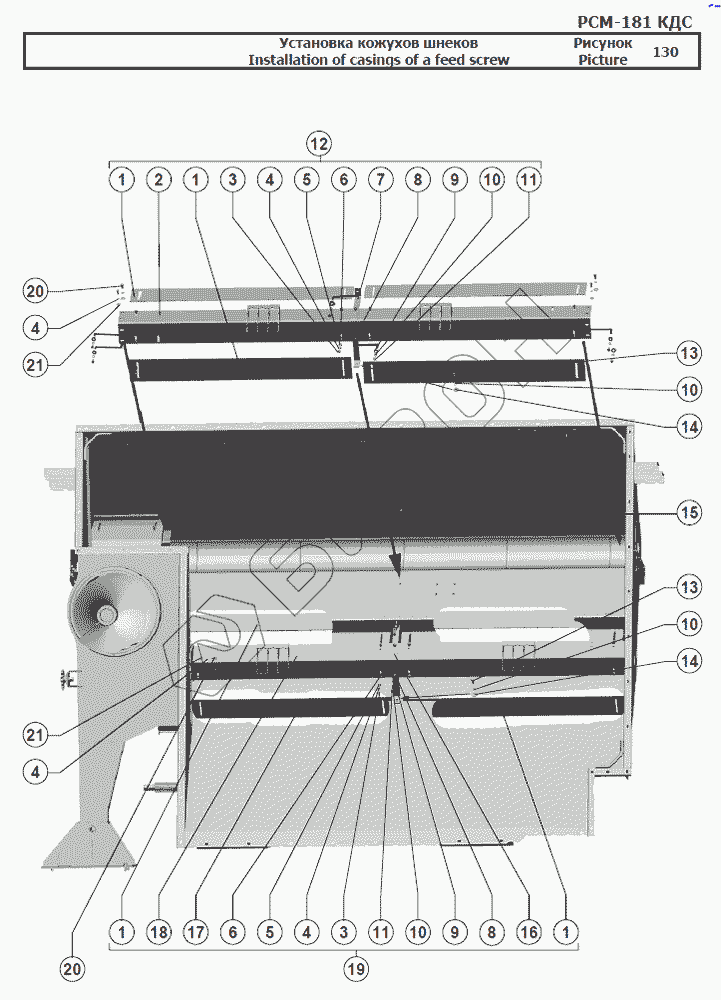

Графический каталог запасных частей к технике: РСМ-181 "Torum-740". Установка кожухов шнеков
1
1
1
1
2
3
3
4
4
4
4
5
5
6
6
7
8
8
9
9
10
10
10
10
11
11
12
13
13
14
14
15
16
17
18
19
20
20
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 181.46.05.402 | Шторка |
Загрузка ...
|
|
| 2 | 181.46.05.030 | Кожух шнека |
Загрузка ...
|
|
| 3 | [Гайка М8-6H.6.019 ГОСТ 5915-70] | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 4 | [Шайба 8Т 65Г 019 ГОСТ 6402-70] | Шайба 8Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 5 | [Шайба С.8х1,4.01.019 ГОСТ 11371-78] | Шайба С.8х1,4.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 6 | [Болт М8х20.46.019 ГОСТ 7802-81] | Болт М8х20.46.019 ГОСТ 7802-81 |
Загрузка ...
|
|
| 7 | 181.46.05.403 | Кронштейн |
Загрузка ...
|
|
| 8 | [Болт М10х25.46.019 ГОСТ 7802-81] | Болт М10х25.46.019 ГОСТ 7802-81 |
Загрузка ...
|
|
| 9 | [Шайба С.10.01.019 ГОСТ 11371-78] | Шайба С.10.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 10 | [Шайба 10Т 65Г 019 ГОСТ 6402-70] | Шайба 10Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 11 | [Гайка М10-6H.6.019 ГОСТ 5915-70] | Гайка М10-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 12 | 181.46.05.010 | Кожух шнека |
Загрузка ...
|
|
| 13 | [Болт М10-6gx25.88.35.019 ГОСТ 7798-70] | Болт М10-6gx25.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 14 | [Шайба C 10.01.019 ГОСТ 6958-78] | Шайба C 10.01.019 ГОСТ 6958-78 |
Загрузка ...
|
|
| 15 | 181.46.01.000 | Основание |
Загрузка ...
|
|
| 16 | 181.46.05.407 | Кронштейн |
Загрузка ...
|
|
| 17 | 181.46.05.402-01 | Шторка |
Загрузка ...
|
|
| 18 | 181.46.05.050 | Кожух шнека |
Загрузка ...
|
|
| 19 | 181.46.05.020 | Кожух шнека |
Загрузка ...
|
|
| 20 | [Болт М8-6gx20.88.35.019 ГОСТ 7798-70] | Болт М8-6gx20.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 21 | [Шайба С.8.01.019 ГОСТ 11371-78] | Шайба С.8.01.019 ГОСТ 11371-78 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
