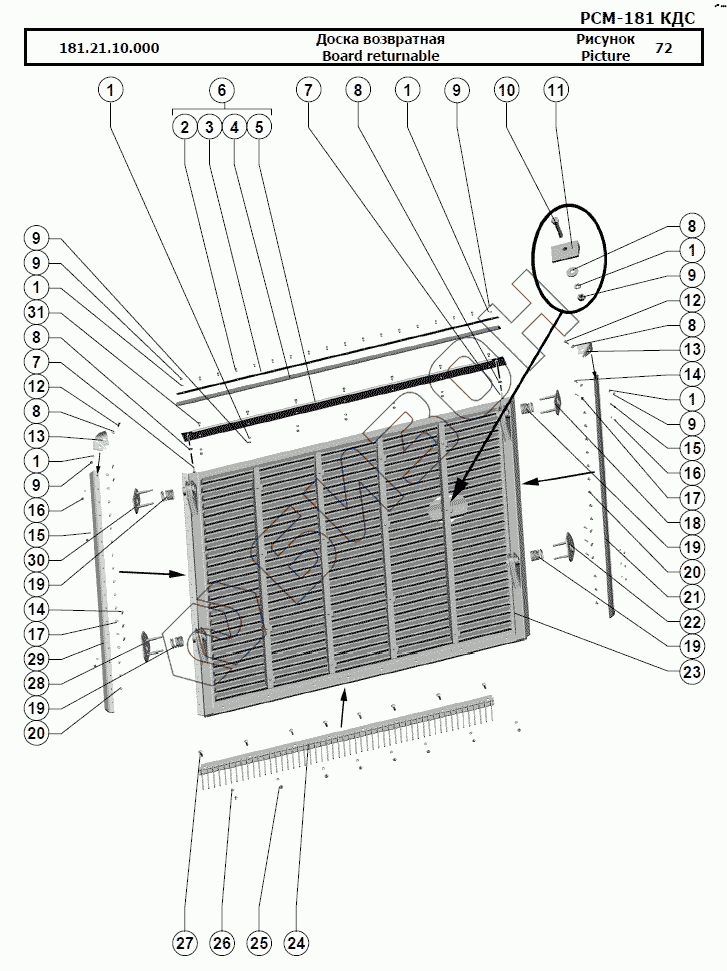

Графический каталог запасных частей к технике: РСМ-181 "Torum-740". Доска возвратная
181.21.10.000
1
1
1
1
1
1
2
3
4
5
6
7
7
8
8
8
8
8
9
9
9
9
9
9
10
11
12
12
13
13
14
14
15
15
16
16
17
17
18
19
19
19
19
20
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 181.21.10.000 | 181.21.10.000 | Доска возвратная |
Загрузка ...
|
|
| 1 | [Шайба 6Т 65Г 019 ГОСТ 6402-70] | Шайба 6Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 2 | [Заклёпка 5х18.01.10кп.016 ГОСТ 10299-80] | Заклёпка 5х18.01.10кп.016 ГОСТ 10299-80 |
Загрузка ...
|
|
| 3 | 181.21.10.507 | Планка |
Загрузка ...
|
|
| 4 | 181.21.10.001 | Отлив |
Загрузка ...
|
|
| 5 | 181.21.10.418 | Уголок |
Загрузка ...
|
|
| 6 | 181.21.10.220 | Отлив |
Загрузка ...
|
|
| 7 | [Болт М6-6gx25.48.019 ГОСТ 7798-70] | Болт М6-6gx25.48.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 8 | [Шайба C 6х1,4.01.019 ГОСТ 6958-78] | Шайба C 6х1,4.01.019 ГОСТ 6958-78 |
Загрузка ...
|
|
| 9 | [Гайка М6-6H.6.019 ГОСТ 5915-70] | Гайка М6-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 10 | [Болт М6-6gx30.48.019 ГОСТ 7798-70] | Болт М6-6gx30.48.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 11 | 90064 | Прокладка |
Загрузка ...
|
|
| 12 | [Болт М6-6gx20.48.019 ГОСТ 7798-70] | Болт М6-6gx20.48.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 13 | 181.21.10.003 | Отлив |
Загрузка ...
|
|
| 14 | [Винт В.М5-6gх16.48.019 ГОСТ 17473-80] | Винт В.М5-6gх16.48.019 ГОСТ 17473-80 |
Загрузка ...
|
|
| 15 | [Шайба 5Т 65Г 019 ГОСТ 6402-70] | Шайба 5Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 16 | [Гайка М5-6H.6.019 ГОСТ 5915-70] | Гайка М5-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 17 | [Шайба C 5х1,4.01.019 ГОСТ 6958-78] | Шайба C 5х1,4.01.019 ГОСТ 6958-78 |
Загрузка ...
|
|
| 18 | 181.21.10.300 | Уплотнение |
Загрузка ...
|
|
| 19 | 181.21.10.669 | Пружина |
Загрузка ...
|
|
| 20 | [Заклёпка 140-5х14.01.10кп.016 ОСТ 23.2.437-77] | Заклёпка 140-5х14.01.10кп.016 ОСТ 23.2.437-77 |
Загрузка ...
|
|
| 21 | 181.21.10.002 | Отлив |
Загрузка ...
|
|
| 22 | 181.21.10.320 | Уплотнение |
Загрузка ...
|
|
| 23 | 181.21.10.010 | Доска возвратная |
Загрузка ...
|
|
| 24 | 181.21.10.050 | Решетка пальцевая |
Загрузка ...
|
|
| 25 | [Гайка М8-6H.6.019 ГОСТ 5915-70] | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 26 | [Шайба 8Т 65Г 019 ГОСТ 6402-70] | Шайба 8Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 27 | [Болт М8х25.46.019 ГОСТ 7802-81] | Болт М8х25.46.019 ГОСТ 7802-81 |
Загрузка ...
|
|
| 28 | 181.21.10.320-01 | Уплотнение |
Загрузка ...
|
|
| 29 | 181.21.10.002-01 | Отлив |
Загрузка ...
|
|
| 30 | 181.21.10.300-01 | Уплотнение |
Загрузка ...
|
|
| 31 | [Болт М6-6gx16.48.019 ГОСТ 7798-70] | Болт М6-6gx16.48.019 ГОСТ 7798-70 |
Загрузка ...
|
