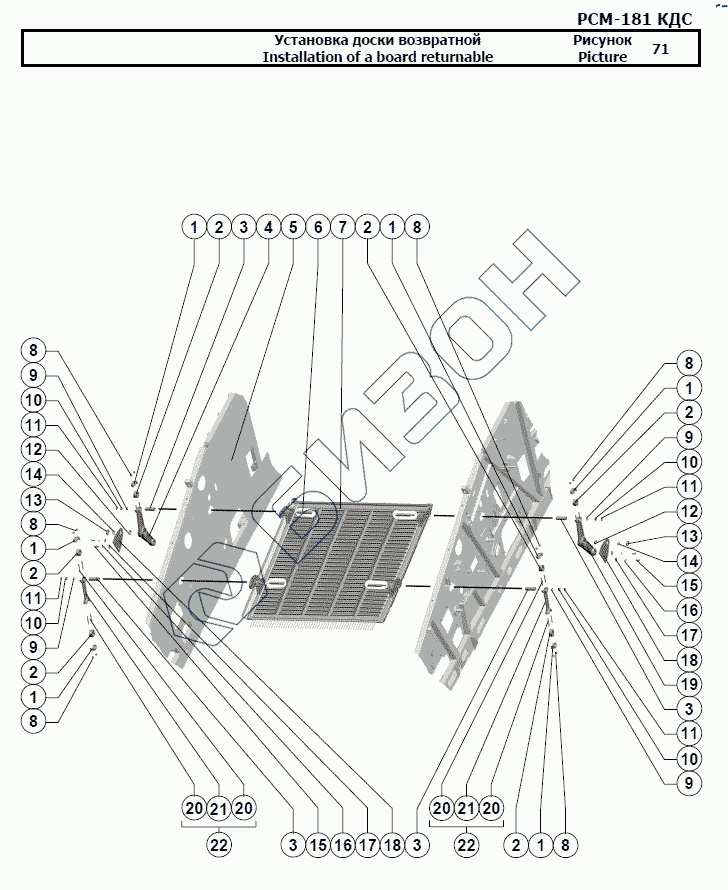

Графический каталог запасных частей к технике: РСМ-181 "Torum-740". Установка доски возвратной
1
1
1
1
1
1
2
2
2
2
2
2
3
3
3
3
4
5
6
7
8
8
8
8
8
8
9
9
9
9
10
10
10
10
11
11
11
11
12
12
13
13
14
14
15
15
16
16
17
17
18
18
19
20
20
20
20
21
21
22
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 54-30127 | Крышка |
Загрузка ...
|
|
| 2 | 44Б-00239 | Втулка |
Загрузка ...
|
|
| 3 | 181.21.00.804 | Втулка |
Загрузка ...
|
|
| 4 | 181.21.00.110-01 | Рычаг |
Загрузка ...
|
|
| 5 | 181.21.02.000 | Каркас очистки |
Загрузка ...
|
|
| 6 | 181.21.00.611 | Ось |
Загрузка ...
|
|
| 7 | 181.21.10.000 | Доска возвратная |
Загрузка ...
|
|
| 8 | [Гайка М10-6H.6.019 ГОСТ 5915-70] | Гайка М10-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 9 | [Шайба С.16.01.019 ГОСТ 11371-78] | Шайба С.16.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 10 | [Гайка М16-6H.6.019 ГОСТ 5915-70] | Гайка М16-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 11 | [Гайка М16-6H.04.019 ГОСТ 5916-70] | Гайка М16-6H.04.019 ГОСТ 5916-70 |
Загрузка ...
|
|
| 12 | 181.21.00.833 | Втулка |
Загрузка ...
|
|
| 13 | [Гайка М33х1,5-6H.05.019 ГОСТ 11871-88] | Гайка М33х1,5-6H.05.019 ГОСТ 11871-88 |
Загрузка ...
|
|
| 14 | [Шайба 33.01.019 ГОСТ 11872-89] | Шайба 33.01.019 ГОСТ 11872-89 |
Загрузка ...
|
|
| 15 | [Болт М12-6gx25.88.35.019 ГОСТ 7798-70] | Болт М12-6gx25.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 16 | [Шайба 12Т 65Г 019 ГОСТ 6402-70] | Шайба 12Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 17 | [Шайба C 12.01.019 ГОСТ 6958-78] | Шайба C 12.01.019 ГОСТ 6958-78 |
Загрузка ...
|
|
| 18 | 181.21.00.531 | Кронштейн |
Загрузка ...
|
|
| 19 | 181.21.00.110 | Рычаг |
Загрузка ...
|
|
| 20 | РСМ-10.01.01.614 | Шпилька М10-8g, L=80 мм |
Загрузка ...
|
|
| 21 | РСМ-10.01.01.203Б-01 | Рычаг |
Загрузка ...
|
|
| 22 | РСМ-10.01.01.090-01 | Рычаг задней подвески верхнего решета |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
