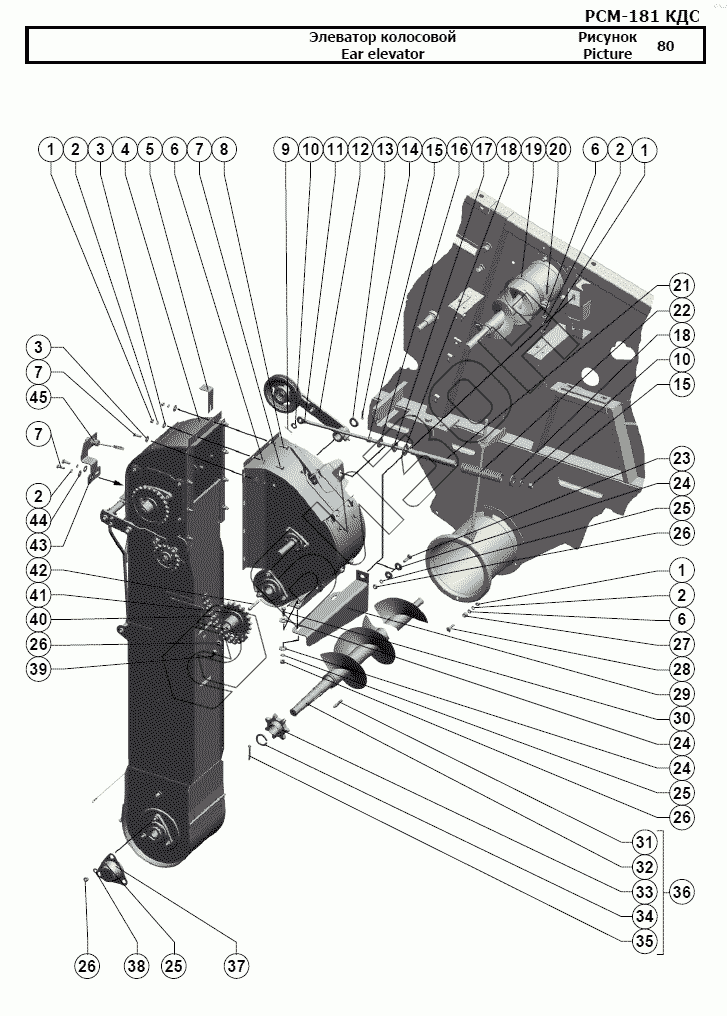

Графический каталог запасных частей к технике: РСМ-181 "Torum-740". Элеватор колосовой
1
1
1
2
2
2
2
3
3
4
5
6
6
6
7
7
7
8
9
10
10
11
12
13
14
15
15
16
17
18
18
19
20
21
22
23
24
24
24
25
25
25
26
26
26
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | [Гайка М8-6H.6.019 ГОСТ 5915-70] | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 2 | [Шайба 8Т 65Г 019 ГОСТ 6402-70] | Шайба 8Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 3 | [Шайба C 8.01.019 ГОСТ 6958-78] | Шайба C 8.01.019 ГОСТ 6958-78 |
Загрузка ...
|
|
| 4 | 181.50.04.000 | Элеватор колосовой |
Загрузка ...
|
|
| 5 | 181.64.01.405 | Уголок |
Загрузка ...
|
|
| 6 | [Шайба С.8.01.019 ГОСТ 11371-78] | Шайба С.8.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 7 | [Болт М8-6gx25.88.35.019 ГОСТ 7798-70] | Болт М8-6gx25.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 8 | [Болт М8-6gx35.88.35.019 ГОСТ 7798-70] | Болт М8-6gx35.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 9 | [Шплинт 3,2x25.019 ГОСТ 397-79] | Шплинт 3,2x25.019 ГОСТ 397-79 |
Загрузка ...
|
|
| 10 | [Шайба С.12.01.019 ГОСТ 11371-78] | Шайба С.12.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 11 | 181.28.05.621 | Тяга |
Загрузка ...
|
|
| 12 | 181.28.05.240 | Шкив натяжной |
Загрузка ...
|
|
| 13 | [Шайба С.20х3,9.01.019 ГОСТ 11371-78] | Шайба С.20х3,9.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 14 | [Шплинт 5x28.019 ГОСТ 397-79] | Шплинт 5x28.019 ГОСТ 397-79 |
Загрузка ...
|
|
| 15 | [Гайка М12-6H.6.019 ГОСТ 5915-70] | Гайка М12-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 16 | [Шайба C 12.01.019 ГОСТ 6958-78] | Шайба C 12.01.019 ГОСТ 6958-78 |
Загрузка ...
|
|
| 17 | 181.28.05.002 | Шайба сферическая |
Загрузка ...
|
|
| 18 | 181.28.05.445 | Шайба |
Загрузка ...
|
|
| 19 | РСМ-10.01.30.514А | Хомут |
Загрузка ...
|
|
| 20 | [Болт М8-6gx35.88.35.019 ГОСТ 7798-70] | Болт М8-6gx35.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 21 | 181.28.05.831 | Втулка |
Загрузка ...
|
|
| 22 | 181.28.06.606 | Пружина |
Загрузка ...
|
|
| 23 | [Болт М10-6gx35.88.35.019 ГОСТ 7798-70] | Болт М10-6gx35.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 24 | [Шайба C 10х3.01.019 ГОСТ 6958-78] | Шайба C 10х3.01.019 ГОСТ 6958-78 |
Загрузка ...
|
|
| 25 | [Шайба 10Т 65Г 019 ГОСТ 6402-70] | Шайба 10Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 26 | [Гайка М10-6H.6.019 ГОСТ 5915-70] | Гайка М10-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 27 | РСМ-100.19.00.802 | Втулка |
Загрузка ...
|
|
| 28 | [Болт М8х35.46.019 ГОСТ 7802-81] | Болт М8х35.46.019 ГОСТ 7802-81 |
Загрузка ...
|
|
| 29 | 181.21.12.250 | Кронштейн |
Загрузка ...
|
|
| 30 | [Болт М10-6gx30.88.35.019 ГОСТ 7798-70] | Болт М10-6gx30.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 31 | [Шпонка 8x7x56 ГОСТ 23360-78] | Шпонка 8x7x56 ГОСТ 23360-78 |
Загрузка ...
|
|
| 32 | 181.21.05.100 | Шнек колосовой |
Загрузка ...
|
|
| 33 | РСМ-10.01.05.201А | Звездочка |
Загрузка ...
|
|
| 34 | 181.21.05.809 | Шайба |
Загрузка ...
|
|
| 35 | [Шплинт 5x50.019 ГОСТ 397-79] | Шплинт 5x50.019 ГОСТ 397-79 |
Загрузка ...
|
|
| 36 | 181.21.05.000 | Блок шнеков |
Загрузка ...
|
|
| 37 | РСМ-10.08.07.016 | Колпак |
Загрузка ...
|
|
| 38 | [Шайба C 10.01.019 ГОСТ 6958-78] | Шайба C 10.01.019 ГОСТ 6958-78 |
Загрузка ...
|
|
| 39 | [Винт В.М10-6gх25.22H.019 ГОСТ 1485-84] | Винт В.М10-6gх25.22H.019 ГОСТ 1485-84 |
Загрузка ...
|
|
| 40 | 181.50.04.300 | Цепь |
Загрузка ...
|
|
| 41 | Н.022.020-21 | Звездочка дисковая 19.05-20-60-3 ОСТ 23.2.44-80 |
Загрузка ...
|
|
| 42 | [Шпонка 8х7х63 ГОСТ 23360-76] | Шпонка 8х7х63 ГОСТ 23360-76 |
Загрузка ...
|
|
| 43 | 181.21.15.433 | Кронштейн |
Загрузка ...
|
|
| 44 | [Шайба С8х1,4.01.019 ГОСТ 6958-78] | Шайба С8х1,4.01.019 ГОСТ 6958-78 |
Загрузка ...
|
|
| 45 | ПрП-1М 17МО.082.021 ТУ | Преобразователь первичный, комплектация I |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
