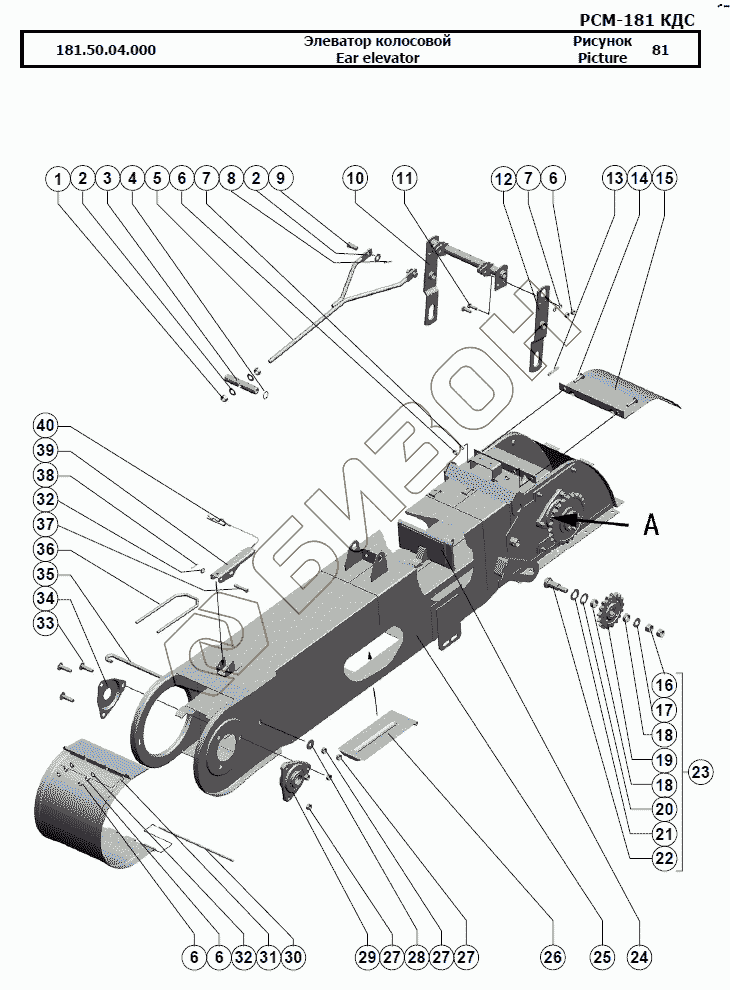

Графический каталог запасных частей к технике: РСМ-181 "Torum-740". Элеватор колосовой
181.50.04.000
1
2
2
3
4
5
6
6
6
6
7
7
8
9
10
11
12
13
14
15
16
17
18
18
19
20
21
22
23
24
25
26
27
27
27
28
29
30
31
32
32
33
34
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 181.50.04.000 | 181.50.04.000 | Элеватор колосовой |
Загрузка ...
|
|
| 1 | [Гайка М12-6H.6.019 ГОСТ 5915-70] | Гайка М12-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 2 | [Шайба С.12х2.01.019 ГОСТ 11371-78] | Шайба С.12х2.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 3 | 142.50.04.801 | Ось |
Загрузка ...
|
|
| 4 | [Кольцо C20 ГОСТ 13942-86] | Кольцо C20 ГОСТ 13942-86 |
Загрузка ...
|
|
| 5 | 142.50.02.240 | Тяга |
Загрузка ...
|
|
| 6 | [Гайка М8-6H.6.019 ГОСТ 5915-70] | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 7 | [Шайба 8Т 65Г 019 ГОСТ 6402-70] | Шайба 8Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 8 | [Шплинт 3,2x25.019 ГОСТ 397-79] | Шплинт 3,2x25.019 ГОСТ 397-79 |
Загрузка ...
|
|
| 9 | [Ось 6-12 b12x30.35.Ц9.хр ГОСТ 9650-80] | Ось 6-12 b12x30.35.Ц9.хр ГОСТ 9650-80 |
Загрузка ...
|
|
| 10 | 142.50.02.220 | Рычаг |
Загрузка ...
|
|
| 11 | [Болт М8-6gx25.88.35 ГОСТ 7798-70] | Болт М8-6gx25.88.35 ГОСТ 7798-70 |
Загрузка ...
|
|
| 12 | 142.50.02.230 | Пластина |
Загрузка ...
|
|
| 13 | [Шплинт 5x32.019 ГОСТ 397-79] | Шплинт 5x32.019 ГОСТ 397-79 |
Загрузка ...
|
|
| 14 | [Болт М8х35.46.019 ГОСТ 7802-81] | Болт М8х35.46.019 ГОСТ 7802-81 |
Загрузка ...
|
|
| 15 | 181.50.04.140 | Крышка |
Загрузка ...
|
|
| 16 | [Гайка М14-6H.6.019 ГОСТ 5915-70] | Гайка М14-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 17 | [Шайба С.14х3.01.019 ГОСТ 11371-78] | Шайба С.14х3.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 18 | 80440 | Втулка или 54-00781 |
Загрузка ...
|
|
| 19 | 54-2-48-1 | Звездочка z=17 t=19,05 |
Загрузка ...
|
|
| 20 | [Шайба C 20х1.01.019 ГОСТ 10450-78] | Шайба C 20х1.01.019 ГОСТ 10450-78 |
Загрузка ...
|
|
| 21 | [Шайба C 20х2.01.019 ГОСТ 10450-78] | Шайба C 20х2.01.019 ГОСТ 10450-78 |
Загрузка ...
|
|
| 22 | 44-60219Б | Ось |
Загрузка ...
|
|
| 23 | 54-0-52 | Звездочка натяжная |
Загрузка ...
|
|
| 24 | 07.400.000-05 | Транспортер цепной 1-1-200х100-228-46 ОСТ 23.2.18-80 |
Загрузка ...
|
|
| 25 | 181.50.04.010 | Корпус элеватора |
Загрузка ...
|
|
| 26 | 40327А | Заслонка |
Загрузка ...
|
|
| 27 | [Гайка М10-6H.6.019 ГОСТ 5915-70] | Гайка М10-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 28 | [Шайба C 10х3.01.019 ГОСТ 6958-78] | Шайба C 10х3.01.019 ГОСТ 6958-78 |
Загрузка ...
|
|
| 29 | Н.027.01.040 | Опора (для комбайнов с копнителем) |
Загрузка ...
|
|
| 30 | PCM-10.01.50.604 | Ось |
Загрузка ...
|
|
| 31 | РСМ-10.01.50.140А | Крышка |
Загрузка ...
|
|
| 32 | [Шайба С.8х1,4.01.019 ГОСТ 11371-78] | Шайба С.8х1,4.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 33 | [Болт М10х40.46.019 ГОСТ 7802-81] | Болт М10х40.46.019 ГОСТ 7802-81 |
Загрузка ...
|
|
| 34 | 142.46.05.406 | Крышка подшипника |
Загрузка ...
|
|
| 35 | РСМ-10.01.50.602 | Крюк |
Загрузка ...
|
|
| 36 | РСМ-10.01.50.606А | Вилка |
Загрузка ...
|
|
| 37 | [Ось 6-8 b12x45.35.Ц9.хр ГОСТ 9650-80] | Ось 6-8 b12x45.35.Ц9.хр ГОСТ 9650-80 |
Загрузка ...
|
|
| 38 | [Шплинт 2x20.019 ГОСТ 397-79] | Шплинт 2x20.019 ГОСТ 397-79 |
Загрузка ...
|
|
| 39 | РСМ-10.01.50.442А | Рукоятка |
Загрузка ...
|
|
| 40 | 142.50.03.370 | Поводок |
Загрузка ...
|
|
| 41 | [Винт В.М10-6gх25.22H.019 ГОСТ 1485-84] | Винт В.М10-6gх25.22H.019 ГОСТ 1485-84 |
Загрузка ...
|
|
| 42 | Н.022.020-23 | Звёздочка |
Загрузка ...
|
|
| 43 | [Шайба 10Т 65Г 019 ГОСТ 6402-70] | Шайба 10Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 44 | РСМ-10.01.50.479 | Планка |
Загрузка ...
|
|
| 45 | 181.50.04.080 | Шибер |
Загрузка ...
|
|
| 46 | [Болт М8х25.46.019 ГОСТ 7802-81] | Болт М8х25.46.019 ГОСТ 7802-81 |
Загрузка ...
|
|
| 47 | [Ось 6-8 b12x20.35.Ц9.хр ГОСТ 9650-80] | Ось 6-8 b12x20.35.Ц9.хр ГОСТ 9650-80 |
Загрузка ...
|
|
| 48 | 181.50.04.100 | Вал |
Загрузка ...
|
|
| 49 | 181.50.04.601 | Вал |
Загрузка ...
|
|
| 50 | [Шпонка 8x7x56 ГОСТ 23360-78] | Шпонка 8x7x56 ГОСТ 23360-78 |
Загрузка ...
|
|
| 51 | [Шплинт 4x45.019 ГОСТ 397-79] | Шплинт 4x45.019 ГОСТ 397-79 |
Загрузка ...
|
|
| 52 | 181.21.11.809 | Кольцо |
Загрузка ...
|
|
| 53 | РСМ-10.01.54.201 | Звездочка |
Загрузка ...
|
|
| 54 | [Шпонка 8x7x63 ГОСТ 23360-78] | Шпонка 8x7x63 ГОСТ 23360-78 |
Загрузка ...
|
|
| 55 | РСМ-10.01.54.150Б | Удлинитель |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
