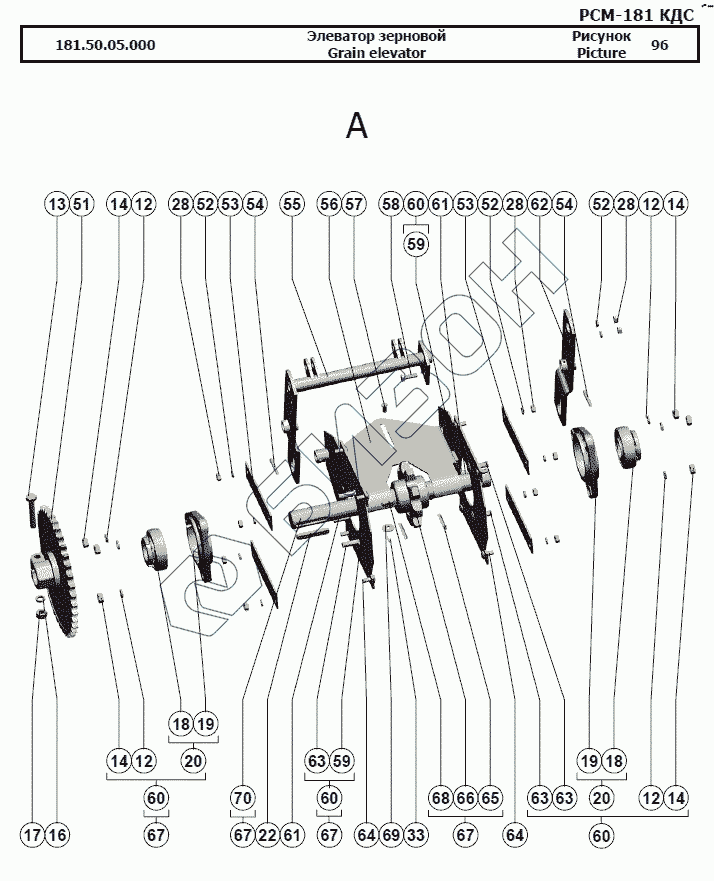

Графический каталог запасных частей к технике: РСМ-181 "Torum-740". Элеватор зерновой
181.50.05.000
12
12
12
12
13
14
14
14
14
16
17
18
18
19
19
20
20
22
28
28
28
33
51
52
52
52
53
53
54
54
55
56
57
58
59
59
60
60
60
60
61
61
62
63
63
63
64
64
65
66
67
67
67
67
68
69
70
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 181.50.05.000 | 181.50.05.000 | Элеватор зерновой |
Загрузка ...
|
|
| 1 | [Шплинт 3,2x20.019 ГОСТ 397-79] | Шплинт 3,2x20.019 ГОСТ 397-79 |
Загрузка ...
|
|
| 2 | [Шайба С.12х2.01.019 ГОСТ 11371-78] | Шайба С.12х2.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 3 | [Ось 6-12 b12x30.35.Ц9.хр ГОСТ 9650-80] | Ось 6-12 b12x30.35.Ц9.хр ГОСТ 9650-80 |
Загрузка ...
|
|
| 4 | 181.50.05.200 | Крышка |
Загрузка ...
|
|
| 5 | 181.28.05.621-02 | Тяга |
Загрузка ...
|
|
| 6 | 181.50.05.130 | Тяга |
Загрузка ...
|
|
| 7 | 181.50.05.010 | Корпус |
Загрузка ...
|
|
| 8 | 181.50.05.611 | Пружина |
Загрузка ...
|
|
| 9 | 181.50.05.180 | Звездочка натяжная |
Загрузка ...
|
|
| 10 | [Шайба С.20.01.019 ГОСТ 11371-78] | Шайба С.20.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 11 | [Шплинт 5x32.019 ГОСТ 397-79] | Шплинт 5x32.019 ГОСТ 397-79 |
Загрузка ...
|
|
| 12 | [Шайба 10Т 65Г 019 ГОСТ 6402-70] | Шайба 10Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 13 | [Болт М12-6gx65.88.35.019 ГОСТ 7798-70] | Болт М12-6gx65.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 14 | [Гайка М10-6H.6.019 ГОСТ 5915-70] | Гайка М10-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 15 | 181.50.05.390 | Звездочка |
Загрузка ...
|
|
| 16 | [Шайба 12Т 65Г 019 ГОСТ 6402-70] | Шайба 12Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 17 | [Гайка М12-6H.6.019 ГОСТ 5915-70] | Гайка М12-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 18 | [Подшипник 1680207 ЕК10Т2С17 ТУ 37.006.084-90] | Подшипник 1680207 ЕК10Т2С17 ТУ 37.006.084-90 |
Загрузка ...
|
|
| 19 | Н.027.106 | Корпус подшипника |
Загрузка ...
|
|
| 20 | Н.027.01.050 | Опора подшипника |
Загрузка ...
|
|
| 21 | 181.50.05.612 | Вал |
Загрузка ...
|
|
| 22 | [Шпонка 10x8x63 ГОСТ 23360-78] | Шпонка 10x8x63 ГОСТ 23360-78 |
Загрузка ...
|
|
| 23 | 07.400.000-08 | Транспортер цепной 1-1-200х100-152-46 ОСТ 23.2.18-80 |
Загрузка ...
|
|
| 24 | [Шайба C 10х3.01.019 ГОСТ 6958-78] | Шайба C 10х3.01.019 ГОСТ 6958-78 |
Загрузка ...
|
|
| 25 | [Подшипник 1680206 ЕК10Т2С17 ТУ 37.006.084-90] | Подшипник 1680206 ЕК10Т2С17 ТУ 37.006.084-90 |
Загрузка ...
|
|
| 26 | Н.027.104 | Корпус подшипника |
Загрузка ...
|
|
| 27 | Н.027.01.040 | Опора (для комбайнов с копнителем) |
Загрузка ...
|
|
| 28 | [Гайка М8-6H.6.019 ГОСТ 5915-70] | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 29 | [Шайба С.8х1,4.01.019 ГОСТ 11371-78] | Шайба С.8х1,4.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 30 | РСМ-10.01.50.606А | Вилка |
Загрузка ...
|
|
| 31 | [Ось 6-8 b12x45.35.Ц9.хр ГОСТ 9650-80] | Ось 6-8 b12x45.35.Ц9.хр ГОСТ 9650-80 |
Загрузка ...
|
|
| 32 | РСМ-10.01.50.442А | Рукоятка |
Загрузка ...
|
|
| 33 | [Шплинт 2x16.019 ГОСТ 397-79] | Шплинт 2x16.019 ГОСТ 397-79 |
Загрузка ...
|
|
| 34 | 142.46.05.406 | Крышка подшипника |
Загрузка ...
|
|
| 35 | [Болт М10х40.46.019 ГОСТ 7802-81] | Болт М10х40.46.019 ГОСТ 7802-81 |
Загрузка ...
|
|
| 36 | РСМ-10.01.50.602 | Крюк |
Загрузка ...
|
|
| 37 | 181.50.05.140 | Крышка |
Загрузка ...
|
|
| 38 | 40327А | Заслонка |
Загрузка ...
|
|
| 39 | РСМ-10.01.50.604 | Ось |
Загрузка ...
|
|
| 40 | 181.28.05.430 | Втулка |
Загрузка ...
|
|
| 41 | 181.28.05.448 | Шайба |
Загрузка ...
|
|
| 42 | 181.28.05.002 | Шайба сферическая |
Загрузка ...
|
|
| 43 | 142.28.01.627 | Пружина |
Загрузка ...
|
|
| 44 | [Гайка М24х2-6H.04.35.019 ГОСТ 5916-70] | Гайка М24х2-6H.04.35.019 ГОСТ 5916-70 |
Загрузка ...
|
|
| 45 | [Шпонка 8x7x63 ГОСТ 23360-78] | Шпонка 8x7x63 ГОСТ 23360-78 |
Загрузка ...
|
|
| 46 | [Шайба С.24х3,9.01.019 ГОСТ 11371-78] | Шайба С.24х3,9.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 47 | 181.21.11.804 | Втулка |
Загрузка ...
|
|
| 48 | 181.21.11.435 | Кольцо |
Загрузка ...
|
|
| 49 | 181.50.05.320 | Муфта |
Загрузка ...
|
|
| 50 | 181.28.05.270 | Шкив натяжной |
Загрузка ...
|
|
| 51 | 181.50.05.400 | Звездочка |
Загрузка ...
|
|
| 52 | [Шайба 8Т 65Г 019 ГОСТ 6402-70] | Шайба 8Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 53 | РСМ-10.01.50.479 | Планка |
Загрузка ...
|
|
| 54 | [Шплинт 5x36.019 ГОСТ 397-79] | Шплинт 5x36.019 ГОСТ 397-79 |
Загрузка ...
|
|
| 55 | 181.50.05.260 | Рычаг |
Загрузка ...
|
|
| 56 | 181.50.05.100 | Удлинитель |
Загрузка ...
|
|
| 57 | [Ось 6-8 b12x16.35.Ц9.хр ГОСТ 9650-80] | Ось 6-8 b12x16.35.Ц9.хр ГОСТ 9650-80 |
Загрузка ...
|
|
| 58 | [Болт М8-6gx25.88.35.019 ГОСТ 7798-70] | Болт М8-6gx25.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 59 | 181.50.05.080 | Ползун |
Загрузка ...
|
|
| 60 | 181.50.05.040 | Шибер |
Загрузка ...
|
|
| 61 | [Болт М10х45.46.019 ГОСТ 7802-81] | Болт М10х45.46.019 ГОСТ 7802-81 |
Загрузка ...
|
|
| 62 | 181.50.05.270 | Рычаг |
Загрузка ...
|
|
| 63 | [Болт М10х35.46.019 ГОСТ 7802-81] | Болт М10х35.46.019 ГОСТ 7802-81 |
Загрузка ...
|
|
| 64 | [Болт М8х20.46.019 ГОСТ 7802-81] | Болт М8х20.46.019 ГОСТ 7802-81 |
Загрузка ...
|
|
| 65 | [Шплинт 5x50.019 ГОСТ 397-79] | Шплинт 5x50.019 ГОСТ 397-79 |
Загрузка ...
|
|
| 66 | 181.50.05.201 | Звездочка |
Загрузка ...
|
|
| 67 | 181.50.05.090 | Вал |
Загрузка ...
|
|
| 68 | [Шпонка 10x8x56 ГОСТ 23360-78] | Шпонка 10x8x56 ГОСТ 23360-78 |
Загрузка ...
|
|
| 69 | [Шайба C 8х1,4.01.019 ГОСТ 6958-78] | Шайба C 8х1,4.01.019 ГОСТ 6958-78 |
Загрузка ...
|
|
| 70 | 181.50.05.604 | Вал |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
