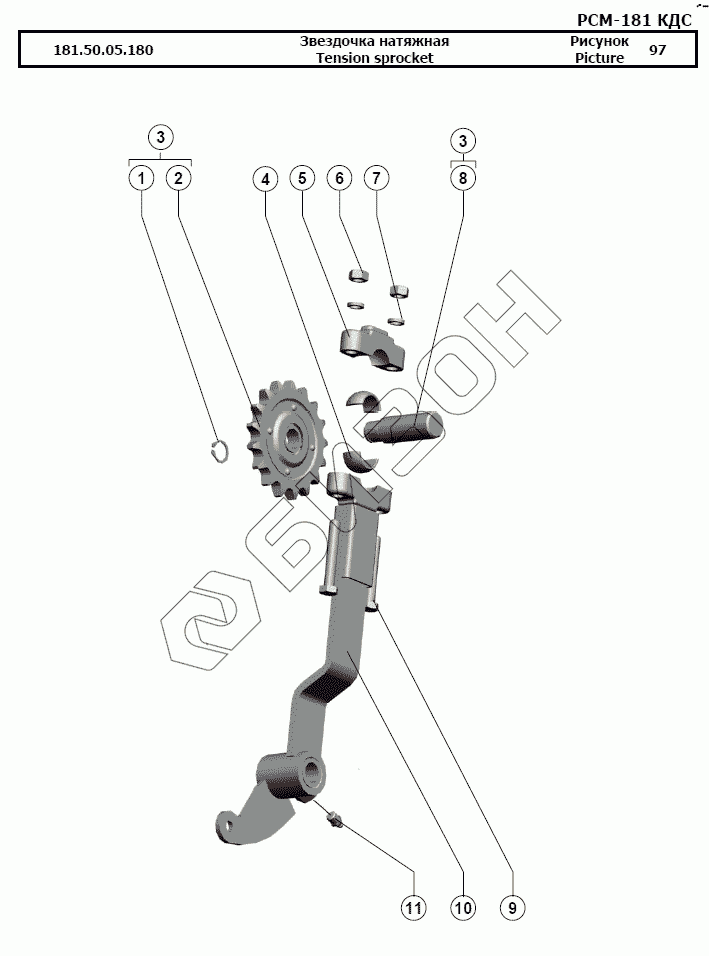

Графический каталог запасных частей к технике: РСМ-181 "Torum-740". Звездочка натяжная

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
181.50.05.180
1
2
3
3
4
5
6
7
8
9
10
11
Позиция на иллюстрации Заводской номер детали Название детали Цена
181.50.05.180 181.50.05.180 Звездочка натяжная
Загрузка ...
1 [Кольцо C20 ГОСТ 13942-86] Кольцо C20 ГОСТ 13942-86
Загрузка ...
2 54-2-48-1 Звездочка z=17 t=19,05
Загрузка ...
3 181.50.05.350 Звездочка
Загрузка ...
4 РСМ-10.01.30.608 Втулка
Загрузка ...
5 РСМ-10.14.00.301 Крышка
Загрузка ...
6 [Гайка М10-6H.6.019 ГОСТ 5915-70] Гайка М10-6H.6.019 ГОСТ 5915-70
Загрузка ...
7 [Шайба 10Т 65Г 019 ГОСТ 6402-70] Шайба 10Т 65Г 019 ГОСТ 6402-70
Загрузка ...
8 142.30.07.603 Ось
Загрузка ...
9 [Болт М10-6gx65.88.35.019 ГОСТ 7798-70] Болт М10-6gx65.88.35.019 ГОСТ 7798-70
Загрузка ...
10 181.50.05.190 Рычаг
Загрузка ...
11 [Маслёнка 1.2.Ц6.хр ГОСТ 19853-74] Маслёнка 1.2.Ц6.хр ГОСТ 19853-74
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
