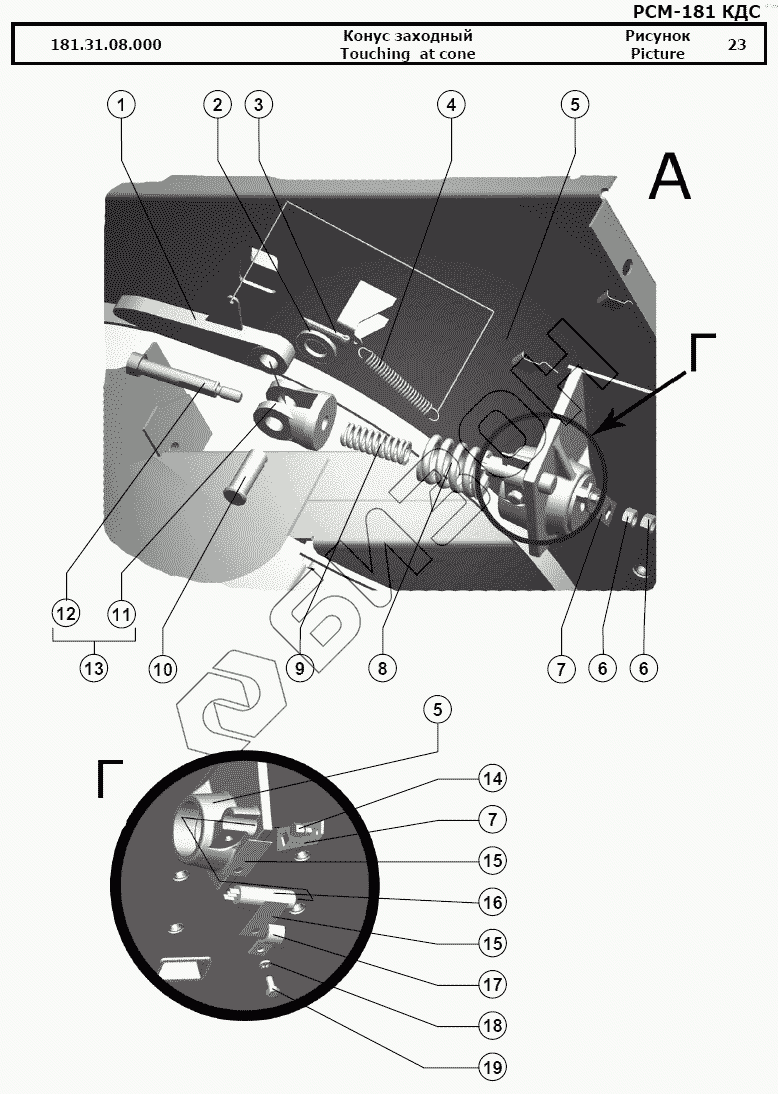

Графический каталог запасных частей к технике: РСМ-181 "Torum-740". Конус заходный
181.31.08.000
1
2
3
4
5
5
6
6
7
7
8
9
10
11
12
13
14
15
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 181.31.08.000 | 181.31.08.000 | Конус заходный |
Загрузка ...
|
|
| 1 | 181.31.08.220 | Стопор |
Загрузка ...
|
|
| 2 | [Шайба С.20х3,9.01.019] | Шайба С.20х3,9.01.019 |
Загрузка ...
|
|
| 3 | [Шплинт 4x32.019] | Шплинт 4x32.019 |
Загрузка ...
|
|
| 4 | РСМ-10.05.08.612Б | Пружина |
Загрузка ...
|
|
| 5 | 181.31.08.010 | Конус заходный |
Загрузка ...
|
|
| 6 | [Гайка М12-6H.6.019] | Гайка М12-6H.6.019 |
Загрузка ...
|
|
| 7 | 181.31.08.478 | Кронштейн |
Загрузка ...
|
|
| 8 | 181.31.08.612 | Пружина |
Загрузка ...
|
|
| 9 | 181.31.08.611 | Пружина |
Загрузка ...
|
|
| 10 | [Ось 6-20 b12x55.35.Ц9.хр] | Ось 6-20 b12x55.35.Ц9.хр |
Загрузка ...
|
|
| 11 | 181.31.08.302 | Вилка |
Загрузка ...
|
|
| 12 | 181.31.08.607 | Тяга |
Загрузка ...
|
|
| 13 | 181.31.08.210 | Упор |
Загрузка ...
|
|
| 14 | 2 ЮГИШ.301121.011 | Магнитодержатель 2 ЮГИШ.301121.011 |
Загрузка ...
|
|
| 15 | РСМ-10.05.09.002 | Прокладка |
Загрузка ...
|
|
| 16 | ДП-02 ЮГИШ.423149.002 | Датчик положения ДП-02 ЮГИШ.423149.002 |
Загрузка ...
|
|
| 17 | РСМ-10.09.01.431 | Скоба (для ЯМЗ) |
Загрузка ...
|
|
| 18 | [Шайба 8Т 65Г 019] | Шайба 8Т 65Г 019 |
Загрузка ...
|
|
| 19 | [Болт М8-6gx16.88.35.019] | Болт М8-6gx16.88.35.019 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
