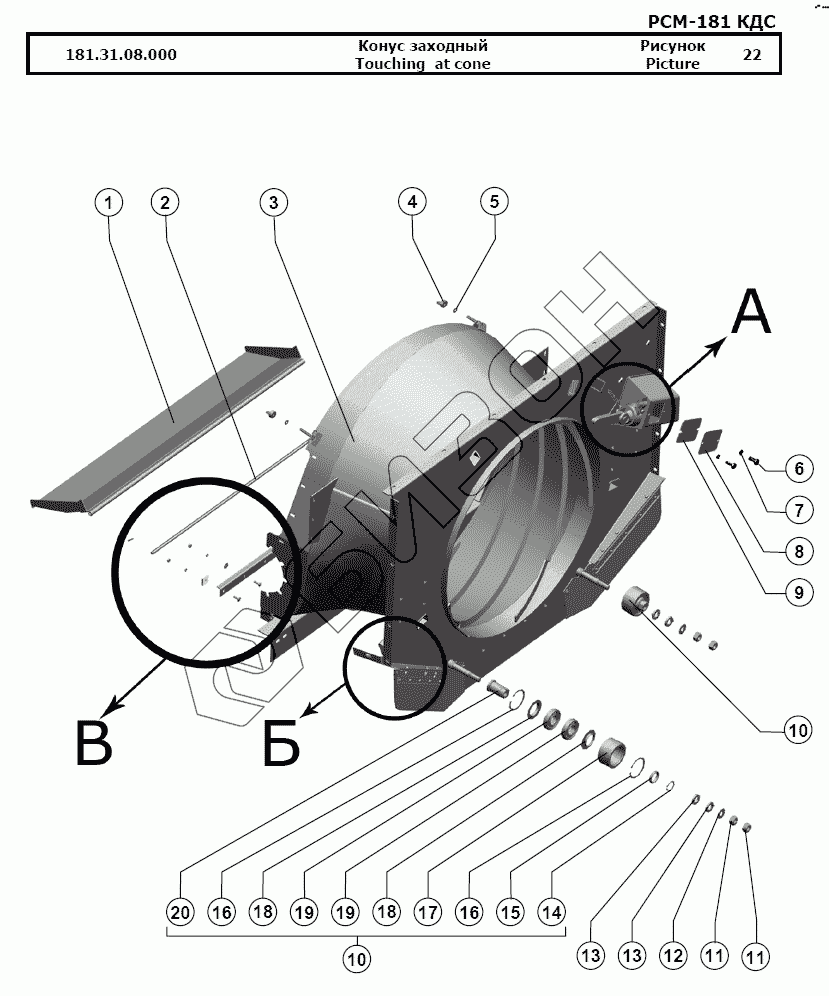

Графический каталог запасных частей к технике: РСМ-181 "Torum-740". Конус заходный
181.31.08.000
1
2
3
4
5
6
7
8
9
10
10
11
11
12
13
13
14
15
16
16
17
18
18
19
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 181.31.08.000 | 181.31.08.000 | Конус заходный |
Загрузка ...
|
|
| 1 | 181.31.08.090 | Щиток |
Загрузка ...
|
|
| 2 | 181.31.08.602 | Пруток |
Загрузка ...
|
|
| 3 | 181.31.08.010 | Конус заходный |
Загрузка ...
|
|
| 4 | 54-2-157-02 | Гайка |
Загрузка ...
|
|
| 5 | [Шайба С.10.01.019] | Шайба С.10.01.019 |
Загрузка ...
|
|
| 6 | [Болт М8-6gx20.88.35.019] | Болт М8-6gx20.88.35.019 |
Загрузка ...
|
|
| 7 | [Шайба 8Т 65Г 019] | Шайба 8Т 65Г 019 |
Загрузка ...
|
|
| 8 | 181.31.08.476 | Крышка |
Загрузка ...
|
|
| 9 | 181.31.08.005 | Уплотнитель |
Загрузка ...
|
|
| 10 | 181.31.08.080 | Ролик |
Загрузка ...
|
|
| 11 | [Гайка М20-6H.6.019] | Гайка М20-6H.6.019 |
Загрузка ...
|
|
| 12 | 181.31.08.409 | Шайба |
Загрузка ...
|
|
| 13 | 181.31.08.304 | Колесо зубчатое |
Загрузка ...
|
|
| 14 | [Кольцо C40] | Кольцо C40 |
Загрузка ...
|
|
| 15 | 181.31.08.802 | Кольцо |
Загрузка ...
|
|
| 16 | [Кольцо C80] | Кольцо C80 |
Загрузка ...
|
|
| 17 | 181.31.08.801 | Ролик |
Загрузка ...
|
|
| 18 | 181.31.08.408 | Крышка |
Загрузка ...
|
|
| 19 | [Подшипник 180208С17] | Подшипник 180208С17 |
Загрузка ...
|
|
| 20 | 181.31.08.603 | Втулка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
