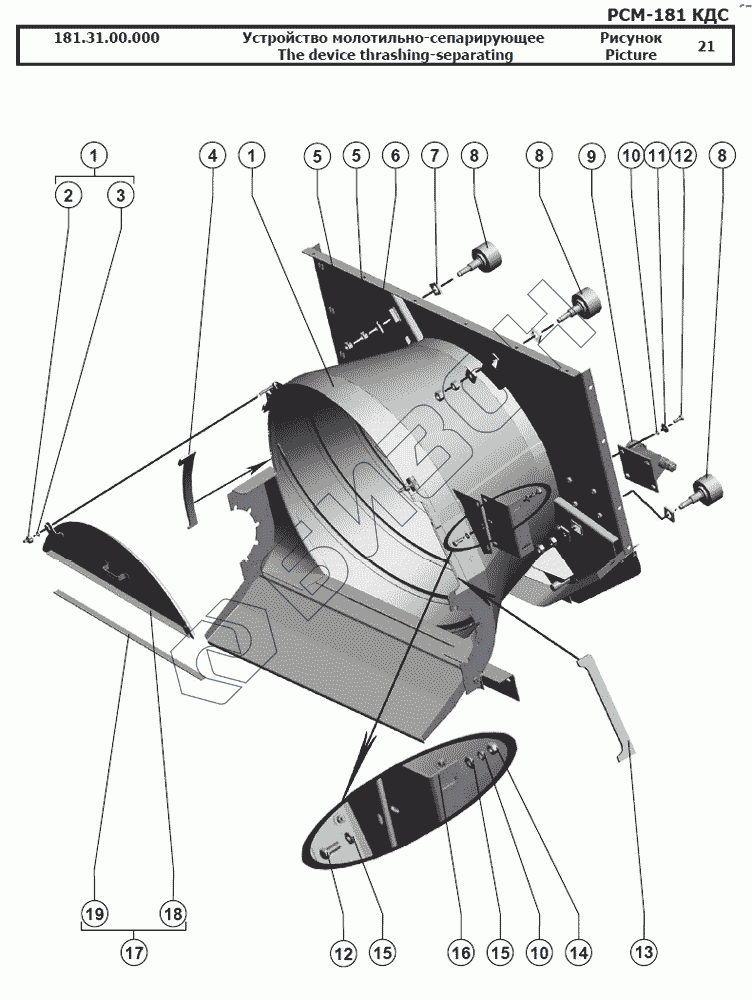

Графический каталог запасных частей к технике: РСМ-181 "Torum-740". Устройство молотильно-сепарирующее
181.31.00.000
1
1
2
3
4
5
5
6
7
8
8
8
9
10
10
11
12
12
13
14
15
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 181.31.00.000 | 181.31.00.000 | Устройство молотильно-сепарирующее |
Загрузка ...
|
|
| 1 | 181.31.08.000 | Конус заходный |
Загрузка ...
|
|
| 2 | 54-2-157-02 | Гайка |
Загрузка ...
|
|
| 3 | [Шайба С.10.01.019] | Шайба С.10.01.019 |
Загрузка ...
|
|
| 4 | 181.31.00.019 | Уплотнитель правый |
Загрузка ...
|
|
| 5 | [Гайка М20-6H.6.019] | Гайка М20-6H.6.019 |
Загрузка ...
|
|
| 6 | 181.31.00.509 | Шайба |
Загрузка ...
|
|
| 7 | 181.31.00.511 | Шайба |
Загрузка ...
|
|
| 8 | 181.31.00.310 | Ролик |
Загрузка ...
|
|
| 9 | 181.31.00.190 | Ролик |
Загрузка ...
|
|
| 10 | [Шайба 12Т 65Г 019] | Шайба 12Т 65Г 019 |
Загрузка ...
|
|
| 11 | [Шайба C 12.01.019] | Шайба C 12.01.019 |
Загрузка ...
|
|
| 12 | [Болт М12-6gx30.88.35.019] | Болт М12-6gx30.88.35.019 |
Загрузка ...
|
|
| 13 | 181.31.00.014 | Уплотнитель левый |
Загрузка ...
|
|
| 14 | [Гайка М12-6H.6.019] | Гайка М12-6H.6.019 |
Загрузка ...
|
|
| 15 | [Шайба С.12х3.01.019] | Шайба С.12х3.01.019 |
Загрузка ...
|
|
| 16 | 181.31.00.421 | Кронштейн |
Загрузка ...
|
|
| 17 | 181.31.00.620 | Крышка |
Загрузка ...
|
|
| 18 | 181.31.00.640 | Крышка |
Загрузка ...
|
|
| 19 | 181.31.00.016 | Уплотнитель |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
