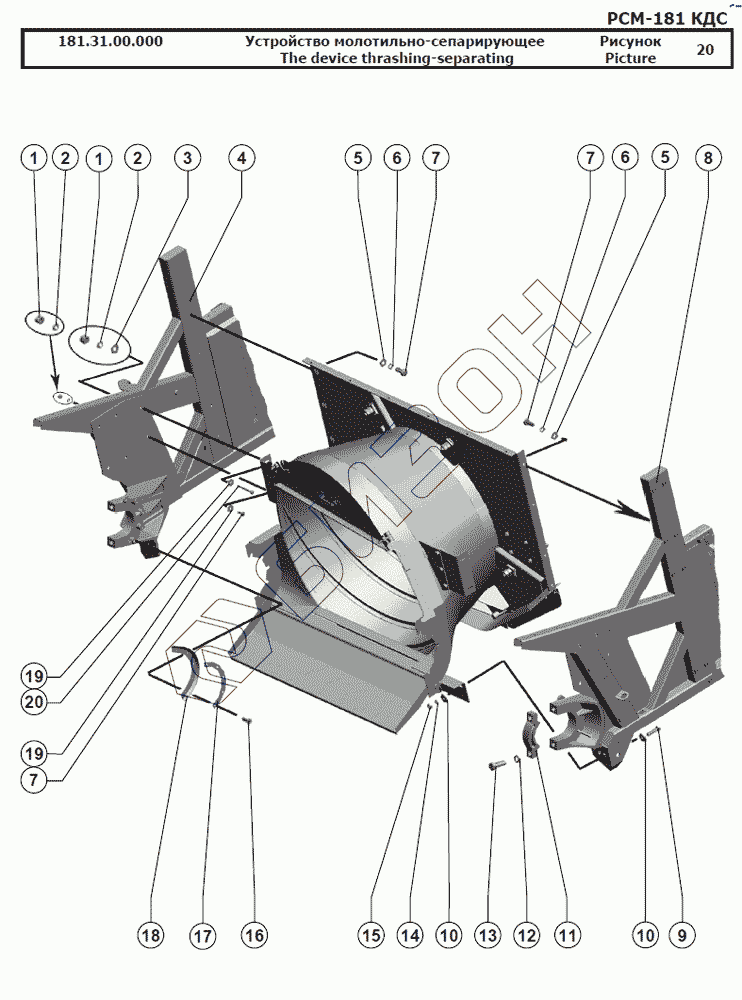

Графический каталог запасных частей к технике: РСМ-181 "Torum-740". Устройство молотильно-сепарирующее
181.31.00.000
1
1
2
2
3
4
5
5
6
6
7
7
7
8
9
10
10
11
12
13
14
15
16
17
18
19
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 181.31.00.000 | 181.31.00.000 | Устройство молотильно-сепарирующее |
Загрузка ...
|
|
| 1 | [Гайка М12-6H.6.019] | Гайка М12-6H.6.019 |
Загрузка ...
|
|
| 2 | [Шайба 12Т 65Г 019] | Шайба 12Т 65Г 019 |
Загрузка ...
|
|
| 3 | [Шайба С.12.01.019] | Шайба С.12.01.019 |
Загрузка ...
|
|
| 4 | 181.31.02.000 | Панель правая |
Загрузка ...
|
|
| 5 | [Шайба С.12х3.01.019] | Шайба С.12х3.01.019 |
Загрузка ...
|
|
| 6 | [Шайба 12Т 65Г 019] | Шайба 12Т 65Г 019 |
Загрузка ...
|
|
| 7 | [Болт М12-6gx30.88.35.019] | Болт М12-6gx30.88.35.019 |
Загрузка ...
|
|
| 8 | 181.31.01.000 | Панель левая |
Загрузка ...
|
|
| 9 | [Болт М10-6gx40.88.35.019] | Болт М10-6gx40.88.35.019 |
Загрузка ...
|
|
| 10 | [Шайба C 10.01.019] | Шайба C 10.01.019 |
Загрузка ...
|
|
| 11 | 181.31.00.301 | Обойма |
Загрузка ...
|
|
| 12 | [Шайба 24Т 65Г 019] | Шайба 24Т 65Г 019 |
Загрузка ...
|
|
| 13 | [Болт М24-6gx65.109.40Х.019] | Болт М24-6gx65.109.40Х.019 |
Загрузка ...
|
|
| 14 | [Шайба 10Т 65Г 019] | Шайба 10Т 65Г 019 |
Загрузка ...
|
|
| 15 | [Гайка М10-6H.6.019] | Гайка М10-6H.6.019 |
Загрузка ...
|
|
| 16 | [Винт В.М8-6gх25.48.019] | Винт В.М8-6gх25.48.019 |
Загрузка ...
|
|
| 17 | 181.31.00.431 | Планка |
Загрузка ...
|
|
| 18 | 181.31.00.013 | Уплотнение |
Загрузка ...
|
|
| 19 | [Шайба C 12.01.019] | Шайба C 12.01.019 |
Загрузка ...
|
|
| 20 | [Болт М12-6gx100.88.35.019] | Болт М12-6gx100.88.35.019 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
