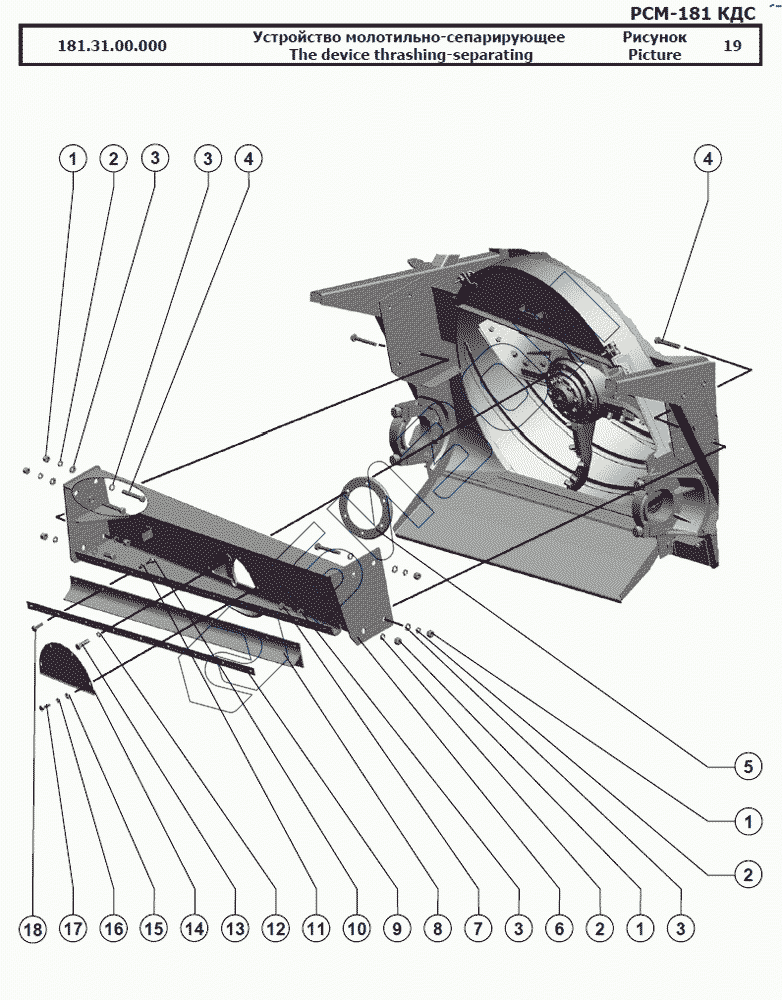

Графический каталог запасных частей к технике: РСМ-181 "Torum-740". Устройство молотильно-сепарирующее
181.31.00.000
1
1
1
2
2
2
3
3
3
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 181.31.00.000 | 181.31.00.000 | Устройство молотильно-сепарирующее |
Загрузка ...
|
|
| 1 | [Гайка М16-6H.6.019] | Гайка М16-6H.6.019 |
Загрузка ...
|
|
| 2 | [Шайба 16Т 65Г 019] | Шайба 16Т 65Г 019 |
Загрузка ...
|
|
| 3 | [Шайба С.16.01.019] | Шайба С.16.01.019 |
Загрузка ...
|
|
| 4 | [Болт М16-6gx110.88.35.019] | Болт М16-6gx110.88.35.019 |
Загрузка ...
|
|
| 5 | 181.31.00.498 | Уплотнитель |
Загрузка ...
|
|
| 6 | 181.31.04.000 | Балка передняя |
Загрузка ...
|
|
| 7 | [Болт М16-6gx40.88.35.019] | Болт М16-6gx40.88.35.019 |
Загрузка ...
|
|
| 8 | 181.31.00.018 | Ремень |
Загрузка ...
|
|
| 9 | 181.31.00.506 | Планка |
Загрузка ...
|
|
| 10 | [Гайка М8-6H.6.019] | Гайка М8-6H.6.019 |
Загрузка ...
|
|
| 11 | [Шайба 8Т 65Г 019] | Шайба 8Т 65Г 019 |
Загрузка ...
|
|
| 12 | [Шайба 14Т 65Г 019] | Шайба 14Т 65Г 019 |
Загрузка ...
|
|
| 13 | [Болт М14-6gx50.109.40Х.019] | Болт М14-6gx50.109.40Х.019 |
Загрузка ...
|
|
| 14 | 181.31.00.483 | Крышка |
Загрузка ...
|
|
| 15 | [Шайба С.6.01.019] | Шайба С.6.01.019 |
Загрузка ...
|
|
| 16 | [Шайба 6Т 65Г 019] | Шайба 6Т 65Г 019 |
Загрузка ...
|
|
| 17 | [Болт М6-6gx16.48.019] | Болт М6-6gx16.48.019 |
Загрузка ...
|
|
| 18 | [Болт М8-6gx25.88.35.019] | Болт М8-6gx25.88.35.019 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
