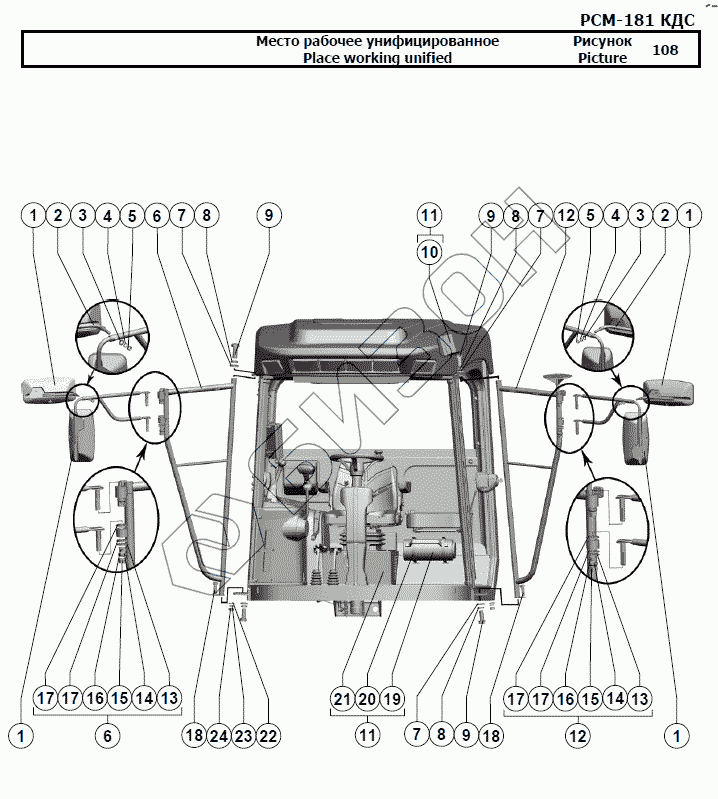

Графический каталог запасных частей к технике: РСМ-181 "Torum-740". Место рабочее унифицированное
1
1
1
1
2
2
3
3
4
4
5
5
6
6
7
7
7
8
8
8
9
9
9
10
11
11
12
12
13
13
14
14
15
15
16
16
17
17
17
17
18
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | [Внешнее зеркало заднего вида 53205-8201020-10] | Внешнее зеркало заднего вида 53205-8201020-10 |
Загрузка ...
|
|
| 2 | 101.04.03.080 | Кронштейн |
Загрузка ...
|
|
| 3 | [Шайба С.12х2.01.019 ГОСТ 11371-78] | Шайба С.12х2.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 4 | [Шайба 12Т 65Г 019 ГОСТ 6402-70] | Шайба 12Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 5 | [Гайка М12-6H.6.019 ГОСТ 5915-70] | Гайка М12-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 6 | 101.04.03.010-01 | Кронштейн зеркала |
Загрузка ...
|
|
| 7 | [Шайба С.14х3.01.019 ГОСТ 11371-78] | Шайба С.14х3.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 8 | [Болт М14-6gx35.88.35.019 ГОСТ 7798-70] | Болт М14-6gx35.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 9 | [Шайба 14Т 65Г 019 ГОСТ 6402-70] | Шайба 14Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 10 | [Фильтр Т40М1-8102360 ТУ 4761.046.00232058-2000] | Фильтр Т40М1-8102360 ТУ 4761.046.00232058-2000 |
Загрузка ...
|
|
| 11 | МРУ-1.00.000 | Место рабочее унифицированное |
Загрузка ...
|
|
| 12 | 101.04.03.010 | Кронштейн зеркала |
Загрузка ...
|
|
| 13 | 101.06.11.401 | Шайба |
Загрузка ...
|
|
| 14 | РСМ-10.12.00.447 | Шайба |
Загрузка ...
|
|
| 15 | [Гайка М20х1,5-6H.6.019 ГОСТ 5915-70] | Гайка М20х1,5-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 16 | РСМ-10.04.13.613А | Пружина |
Загрузка ...
|
|
| 17 | 101.04.11.015 | Шайба |
Загрузка ...
|
|
| 18 | [Болт М10-6gx30.88.35.019 ГОСТ 7798-70] | Болт М10-6gx30.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 19 | [Термос бытовой В-3,0 ТУ 14-123-93-00] | Термос бытовой В-3,0 ТУ 14-123-93-00 |
Загрузка ...
|
|
| 20 | 54-00630 | Хомут крепления термоса |
Загрузка ...
|
|
| 21 | МРУ-1.07.070 | Кожух в сборе |
Загрузка ...
|
|
| 22 | [Шайба С.10.01.019 ГОСТ 11371-78] | Шайба С.10.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 23 | [Шайба 10Т 65Г 019 ГОСТ 6402-70] | Шайба 10Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 24 | [Гайка М10-6H.6.019 ГОСТ 5915-70] | Гайка М10-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
