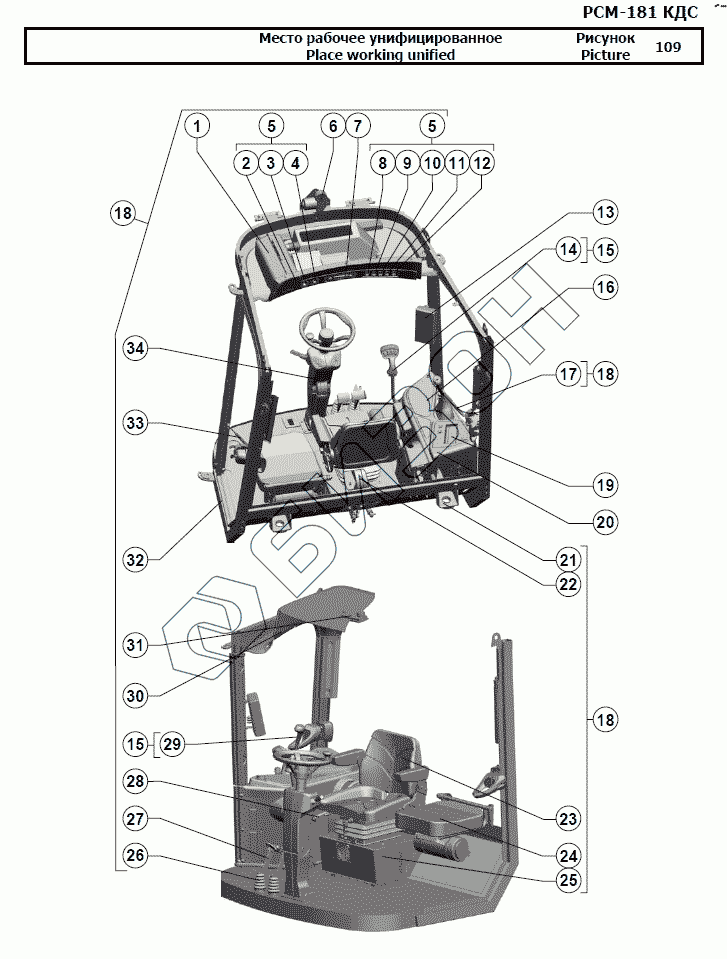

Графический каталог запасных частей к технике: РСМ-181 "Torum-740". Место рабочее унифицированное
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | МРУ-1.09.290 | Корпус охладителя |
Загрузка ...
|
|
| 2 | МРУ-1.09.280 | Крышка охладителя |
Загрузка ...
|
|
| 3 | МРУ-1.09.007 | Табличка-символ |
Загрузка ...
|
|
| 4 | МРУ-1.09.008 | Табличка-символ |
Загрузка ...
|
|
| 5 | МРУ-1.09.080 | Потолок передний |
Загрузка ...
|
|
| 6 | [Моторедуктор 52.3730] | Моторедуктор 52.3730 |
Загрузка ...
|
|
| 7 | Ural RM -415 SA | Магнитола стереофоническая автомобильная |
Загрузка ...
|
|
| 8 | [Выключатель ВК343-01.01 ТУ 37.003.701-75] | Выключатель ВК343-01.01 ТУ 37.003.701-75 |
Загрузка ...
|
|
| 9 | [Выключатель ВК343-01.52 ТУ 37.003.701-75] | Выключатель ВК343-01.52 ТУ 37.003.701-75 |
Загрузка ...
|
|
| 10 | [Выключатель ВК343-01.61 ТУ 37.003.701-75] | Выключатель ВК343-01.61 ТУ 37.003.701-75 |
Загрузка ...
|
|
| 11 | [Выключатель ВК343-01.70 ТУ 37.003.701-75] | Выключатель ВК343-01.70 ТУ 37.003.701-75 |
Загрузка ...
|
|
| 12 | [Переключатель П147-01.09 ТУ 37.003.701-75] | Переключатель П147-01.09 ТУ 37.003.701-75 |
Загрузка ...
|
|
| 13 | ПИ-181-02 ЮГИШ.426471.022 | Панель информационная |
Загрузка ...
|
|
| 14 | МРУ-1.21.800 | Рычаг управления движением |
Загрузка ...
|
|
| 15 | МРУ-1.21.000 | Пульт управления |
Загрузка ...
|
|
| 16 | ПУ-181-03 ЮГИШ.426471.027 | Пульт управления комбайна |
Загрузка ...
|
|
| 17 | [Пружина газовая PL 0027] | Пружина газовая PL 0027 |
Загрузка ...
|
|
| 18 | МРУ-1.01.000-04 | Кабина |
Загрузка ...
|
|
| 19 | МРУ-1.21.180 | Панель |
Загрузка ...
|
|
| 20 | МРУ-1.00.400-01 | Накладка пульта |
Загрузка ...
|
|
| 21 | 101.26.02.560 | Амортизатор |
Загрузка ...
|
|
| 22 | [Отопитель ОТ2.13.001МА ТУ 23.1.156-83] | Отопитель ОТ2.13.001МА ТУ 23.1.156-83 |
Загрузка ...
|
|
| 23 | F2001 CA/SM80XSW | Сиденье оператора ТУ 47-60-021-32268974-2003 |
Загрузка ...
|
|
| 24 | 101.06.01.320 | Сиденье |
Загрузка ...
|
|
| 25 | МРУ-1.07.070 | Кожух в сборе |
Загрузка ...
|
|
| 26 | РСМ-10.04.10.065 | Чехол |
Загрузка ...
|
|
| 27 | 101.06.20.000 | Блок педалей |
Загрузка ...
|
|
| 28 | 101.04.15.000 | Рычаг стояночного тормоза |
Загрузка ...
|
|
| 29 | 101.04.12.010 | Рычаг |
Загрузка ...
|
|
| 30 | МРУ-1.09.060 | Потолок задний |
Загрузка ...
|
|
| 31 | 2312.3714 | Плафон |
Загрузка ...
|
|
| 32 | 101.06.01.071 | Профиль |
Загрузка ...
|
|
| 33 | 11.3.6308010 ТУ РБ 500032891.095-2003 | Пружина газовая |
Загрузка ...
|
|
| 34 | 101.26.13.000-02 | Колонка рулевая |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
