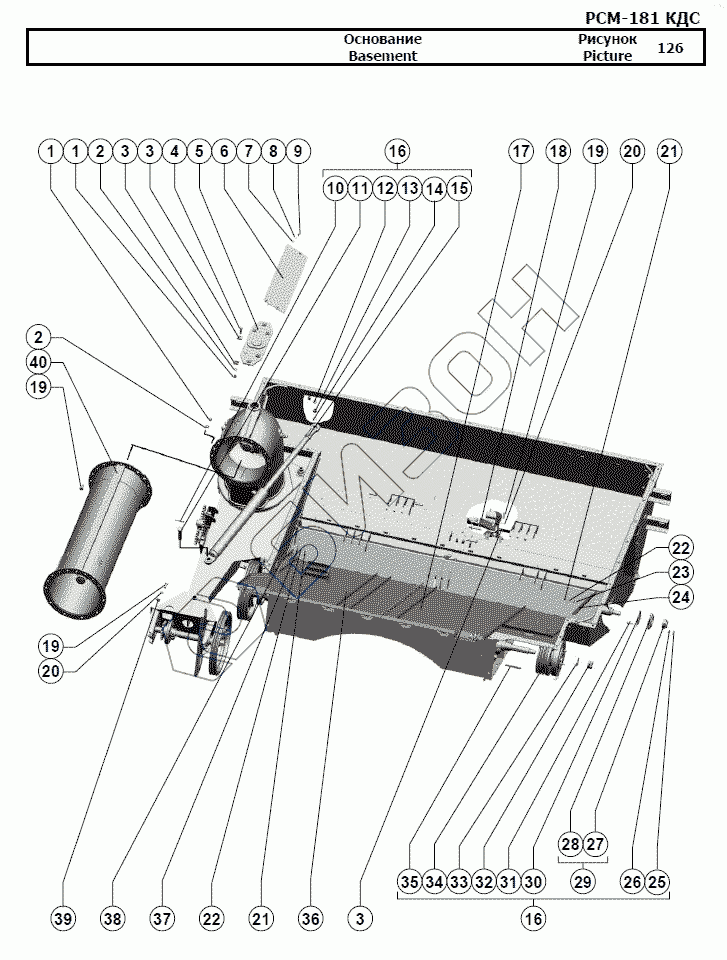

Графический каталог запасных частей к технике: РСМ-181 "Torum-740". Основание
1
1
2
2
3
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
16
17
18
19
19
19
20
20
21
21
22
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | [Гайка М12-6H.6.019 ГОСТ 5915-70] | Гайка М12-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 2 | [Шайба 12Т 65Г 019 ГОСТ 6402-70] | Шайба 12Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 3 | РСМ-10.01.45.541 | Шайба |
Загрузка ...
|
|
| 4 | [Болт М12-6gx40.88.35.019 ГОСТ 7798-70] | Болт М12-6gx40.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 5 | 142.46.00.520 | Кронштейн |
Загрузка ...
|
|
| 6 | 181.46.03.433 | Крышка |
Загрузка ...
|
|
| 7 | [Шайба C 6х1,4.01.019 ГОСТ 6958-78] | Шайба C 6х1,4.01.019 ГОСТ 6958-78 |
Загрузка ...
|
|
| 8 | [Шайба 6Т 65Г 019 ГОСТ 6402-70] | Шайба 6Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 9 | [Болт М6-6gx20.48.019 ГОСТ 7798-70] | Болт М6-6gx20.48.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 10 | [Шплинт 5x50.019 ГОСТ 397-79] | Шплинт 5x50.019 ГОСТ 397-79 |
Загрузка ...
|
|
| 11 | 142.46.00.624 | Ось |
Загрузка ...
|
|
| 12 | [Гайка М16х1,5-6H.04.019 ГОСТ 5916-70] | Гайка М16х1,5-6H.04.019 ГОСТ 5916-70 |
Загрузка ...
|
|
| 13 | [Гайка М16х1,5-6H.6.019 ГОСТ 5915-70] | Гайка М16х1,5-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 14 | [Шайба С.16х1,4.01.019 ГОСТ 11371-78] | Шайба С.16х1,4.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 15 | 101.09.89.050 | Гидроцилиндр |
Загрузка ...
|
|
| 16 | 181.46.01.000 | Основание |
Загрузка ...
|
|
| 17 | 181.46.04.020 | Дно |
Загрузка ...
|
|
| 18 | 181.46.00.400 | Электромеханизм |
Загрузка ...
|
|
| 19 | [Болт М12-6gx35.88.35.019 ГОСТ 7798-70] | Болт М12-6gx35.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 20 | [Шайба 12Т 65Г 019 ГОСТ 6402-70] | Шайба 12Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 21 | [Болт М8-6gx16.88.35.019 ГОСТ 7798-70] | Болт М8-6gx16.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 22 | [Шайба 8Т 65Г 019 ГОСТ 6402-70] | Шайба 8Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 23 | [Шайба C 8.01.019 ГОСТ 6958-78] | Шайба C 8.01.019 ГОСТ 6958-78 |
Загрузка ...
|
|
| 24 | 181.46.00.401 | Профиль |
Загрузка ...
|
|
| 25 | [Гайка М8-6H.6.019 ГОСТ 5915-70] | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 26 | [Шайба 8Т 65Г 019 ГОСТ 6402-70] | Шайба 8Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 27 | 1580206 ЕК10Т2С17 ТУ 37.006.084-90 | Подшипник |
Загрузка ...
|
|
| 28 | Н.027.103 | Корпус подшипника или РСМ-10.27.01.101 |
Загрузка ...
|
|
| 29 | Н.027.01.030 | Опора |
Загрузка ...
|
|
| 30 | А54-43758 | Крышка |
Загрузка ...
|
|
| 31 | [Болт М8х35.46.019 ГОСТ 7802-81] | Болт М8х35.46.019 ГОСТ 7802-81 |
Загрузка ...
|
|
| 32 | [Гайка М30х2-6H.04.019 ГОСТ 5916-70] | Гайка М30х2-6H.04.019 ГОСТ 5916-70 |
Загрузка ...
|
|
| 33 | [Шайба С.30х3,9.01.019 ГОСТ 11371-78] | Шайба С.30х3,9.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 34 | 181.31.00.550 | Шкив |
Загрузка ...
|
|
| 35 | [Шпонка 10x8x110 ГОСТ 23360-78] | Шпонка 10x8x110 ГОСТ 23360-78 |
Загрузка ...
|
|
| 36 | 181.46.04.010 | Вибродно |
Загрузка ...
|
|
| 37 | [Шайба С.8.01.019 ГОСТ 11371-78] | Шайба С.8.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 38 | 181.46.00.350 | Профиль |
Загрузка ...
|
|
| 39 | [Шайба С.12х5.01.019 ГОСТ 11371-78] | Шайба С.12х5.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 40 | 145.48.01.080 | Шнек |
Загрузка ...
|
|
| 41 | 60327А | Ось |
Загрузка ...
|
|
| 42 | [Заклёпка 4х18.01.10кп.016 ГОСТ 10299-80] | Заклёпка 4х18.01.10кп.016 ГОСТ 10299-80 |
Загрузка ...
|
|
| 43 | 54-44515 | Крышка |
Загрузка ...
|
|
| 44 | [Подшипник 180204К10С27 ГОСТ 8882-75] | Подшипник 180204К10С27 ГОСТ 8882-75 |
Загрузка ...
|
|
| 45 | 54-44299 | Звездочка |
Загрузка ...
|
|
| 46 | 54-2-48-1 | Звездочка z=17 t=19,05 |
Загрузка ...
|
|
| 47 | РСМ-10.01.50.002 | Втулка |
Загрузка ...
|
|
| 48 | [Шайба C 20х1.01.019 ГОСТ 10450-78] | Шайба C 20х1.01.019 ГОСТ 10450-78 |
Загрузка ...
|
|
| 49 | [Шайба C 20х2.01.019 ГОСТ 10450-78] | Шайба C 20х2.01.019 ГОСТ 10450-78 |
Загрузка ...
|
|
| 50 | РСМ-10Б.01.50.404 | Шайба |
Загрузка ...
|
|
| 51 | [Шайба С.14х3.01.019 ГОСТ 11371-78] | Шайба С.14х3.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 52 | [Гайка М14-6H.6.019 ГОСТ 5915-70] | Гайка М14-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 53 | [Гайка М14-6H.04.019 ГОСТ 5916-70] | Гайка М14-6H.04.019 ГОСТ 5916-70 |
Загрузка ...
|
|
| 54 | 142.46.00.450 | Звездочка натяжная |
Загрузка ...
|
|
| 55 | 181.46.01.230 | Планка |
Загрузка ...
|
|
| 56 | 44-60269А | Пружина |
Загрузка ...
|
|
| 57 | 181.48.02.010 | Шнек вертикальный |
Загрузка ...
|
|
| 58 | 181.31.00.604 | Вал |
Загрузка ...
|
|
| 59 | [Опора FY55FM] | Опора FY55FM |
Загрузка ...
|
|
| 60 | [Шайба 16Т 65Г 019 ГОСТ 6402-70] | Шайба 16Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 61 | [Болт М16-6gx40.88.35.019 ГОСТ 7798-70] | Болт М16-6gx40.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 62 | 181.31.00.817 | Втулка |
Загрузка ...
|
|
| 63 | 181.31.00.818 | Втулка |
Загрузка ...
|
|
| 64 | 181.31.00.102 | Шкив |
Загрузка ...
|
|
| 65 | 181.31.00.103 | Шкив |
Загрузка ...
|
|
| 66 | 181.31.00.434 | Шайба |
Загрузка ...
|
|
| 67 | [Шайба С.30х3,9.01.019 ГОСТ 11371-78] | Шайба С.30х3,9.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 68 | [Болт М8-6gx20.88.35.019 ГОСТ 7798-70] | Болт М8-6gx20.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 69 | 181.46.01.002 | Втулка |
Загрузка ...
|
|
| 70 | 181.46.01.200 | Опора |
Загрузка ...
|
|
| 71 | [Болт М8-6gx30.88.35.019 ГОСТ 7798-70] | Болт М8-6gx30.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
