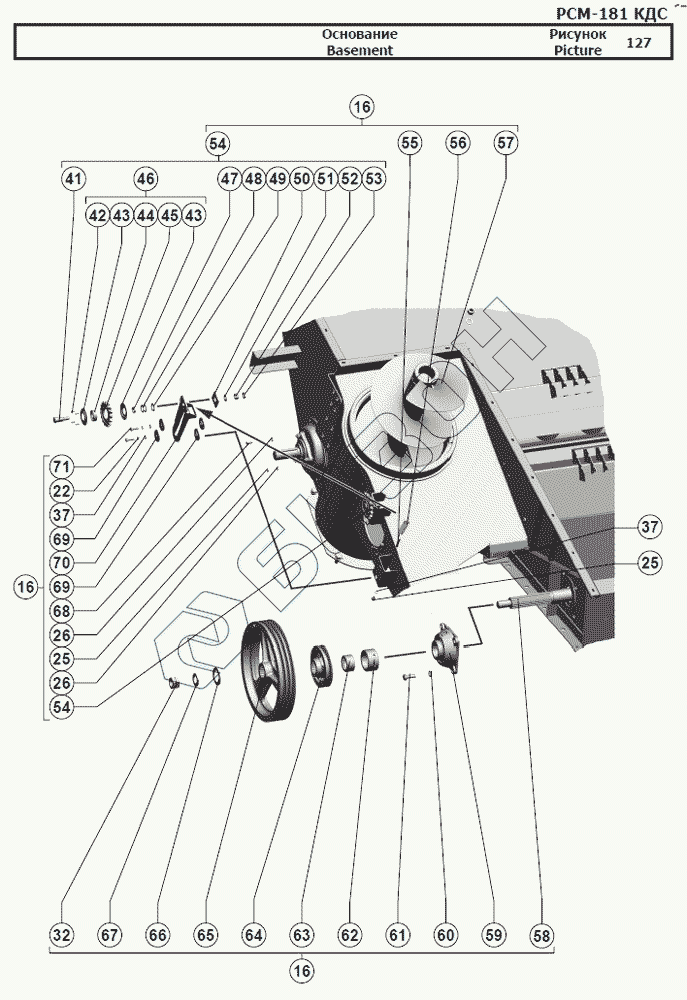

Графический каталог запасных частей к технике: РСМ-181 "Torum-740". Основание
16
16
16
16
22
25
25
26
26
32
37
37
41
42
43
43
44
45
46
47
48
49
50
51
52
53
54
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
69
70
71
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | [Гайка М12-6H.6.019 ГОСТ 5915-70] | Гайка М12-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 2 | [Шайба 12Т 65Г 019 ГОСТ 6402-70] | Шайба 12Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 3 | РСМ-10.01.45.541 | Шайба |
Загрузка ...
|
|
| 4 | [Болт М12-6gx40.88.35.019 ГОСТ 7798-70] | Болт М12-6gx40.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 5 | 142.46.00.520 | Кронштейн |
Загрузка ...
|
|
| 6 | 181.46.03.433 | Крышка |
Загрузка ...
|
|
| 7 | [Шайба C 6х1,4.01.019 ГОСТ 6958-78] | Шайба C 6х1,4.01.019 ГОСТ 6958-78 |
Загрузка ...
|
|
| 8 | [Шайба 6Т 65Г 019 ГОСТ 6402-70] | Шайба 6Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 9 | [Болт М6-6gx20.48.019 ГОСТ 7798-70] | Болт М6-6gx20.48.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 10 | [Шплинт 5x50.019 ГОСТ 397-79] | Шплинт 5x50.019 ГОСТ 397-79 |
Загрузка ...
|
|
| 11 | 142.46.00.624 | Ось |
Загрузка ...
|
|
| 12 | [Гайка М16х1,5-6H.04.019 ГОСТ 5916-70] | Гайка М16х1,5-6H.04.019 ГОСТ 5916-70 |
Загрузка ...
|
|
| 13 | [Гайка М16х1,5-6H.6.019 ГОСТ 5915-70] | Гайка М16х1,5-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 14 | [Шайба С.16х1,4.01.019 ГОСТ 11371-78] | Шайба С.16х1,4.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 15 | 101.09.89.050 | Гидроцилиндр |
Загрузка ...
|
|
| 16 | 181.46.01.000 | Основание |
Загрузка ...
|
|
| 17 | 181.46.04.020 | Дно |
Загрузка ...
|
|
| 18 | 181.46.00.400 | Электромеханизм |
Загрузка ...
|
|
| 19 | [Болт М12-6gx35.88.35.019 ГОСТ 7798-70] | Болт М12-6gx35.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 20 | [Шайба 12Т 65Г 019 ГОСТ 6402-70] | Шайба 12Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 21 | [Болт М8-6gx16.88.35.019 ГОСТ 7798-70] | Болт М8-6gx16.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 22 | [Шайба 8Т 65Г 019 ГОСТ 6402-70] | Шайба 8Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 23 | [Шайба C 8.01.019 ГОСТ 6958-78] | Шайба C 8.01.019 ГОСТ 6958-78 |
Загрузка ...
|
|
| 24 | 181.46.00.401 | Профиль |
Загрузка ...
|
|
| 25 | [Гайка М8-6H.6.019 ГОСТ 5915-70] | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 26 | [Шайба 8Т 65Г 019 ГОСТ 6402-70] | Шайба 8Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 27 | 1580206 ЕК10Т2С17 ТУ 37.006.084-90 | Подшипник |
Загрузка ...
|
|
| 28 | Н.027.103 | Корпус подшипника или РСМ-10.27.01.101 |
Загрузка ...
|
|
| 29 | Н.027.01.030 | Опора |
Загрузка ...
|
|
| 30 | А54-43758 | Крышка |
Загрузка ...
|
|
| 31 | [Болт М8х35.46.019 ГОСТ 7802-81] | Болт М8х35.46.019 ГОСТ 7802-81 |
Загрузка ...
|
|
| 32 | [Гайка М30х2-6H.04.019 ГОСТ 5916-70] | Гайка М30х2-6H.04.019 ГОСТ 5916-70 |
Загрузка ...
|
|
| 33 | [Шайба С.30х3,9.01.019 ГОСТ 11371-78] | Шайба С.30х3,9.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 34 | 181.31.00.550 | Шкив |
Загрузка ...
|
|
| 35 | [Шпонка 10x8x110 ГОСТ 23360-78] | Шпонка 10x8x110 ГОСТ 23360-78 |
Загрузка ...
|
|
| 36 | 181.46.04.010 | Вибродно |
Загрузка ...
|
|
| 37 | [Шайба С.8.01.019 ГОСТ 11371-78] | Шайба С.8.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 38 | 181.46.00.350 | Профиль |
Загрузка ...
|
|
| 39 | [Шайба С.12х5.01.019 ГОСТ 11371-78] | Шайба С.12х5.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 40 | 145.48.01.080 | Шнек |
Загрузка ...
|
|
| 41 | 60327А | Ось |
Загрузка ...
|
|
| 42 | [Заклёпка 4х18.01.10кп.016 ГОСТ 10299-80] | Заклёпка 4х18.01.10кп.016 ГОСТ 10299-80 |
Загрузка ...
|
|
| 43 | 54-44515 | Крышка |
Загрузка ...
|
|
| 44 | [Подшипник 180204К10С27 ГОСТ 8882-75] | Подшипник 180204К10С27 ГОСТ 8882-75 |
Загрузка ...
|
|
| 45 | 54-44299 | Звездочка |
Загрузка ...
|
|
| 46 | 54-2-48-1 | Звездочка z=17 t=19,05 |
Загрузка ...
|
|
| 47 | РСМ-10.01.50.002 | Втулка |
Загрузка ...
|
|
| 48 | [Шайба C 20х1.01.019 ГОСТ 10450-78] | Шайба C 20х1.01.019 ГОСТ 10450-78 |
Загрузка ...
|
|
| 49 | [Шайба C 20х2.01.019 ГОСТ 10450-78] | Шайба C 20х2.01.019 ГОСТ 10450-78 |
Загрузка ...
|
|
| 50 | РСМ-10Б.01.50.404 | Шайба |
Загрузка ...
|
|
| 51 | [Шайба С.14х3.01.019 ГОСТ 11371-78] | Шайба С.14х3.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 52 | [Гайка М14-6H.6.019 ГОСТ 5915-70] | Гайка М14-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 53 | [Гайка М14-6H.04.019 ГОСТ 5916-70] | Гайка М14-6H.04.019 ГОСТ 5916-70 |
Загрузка ...
|
|
| 54 | 142.46.00.450 | Звездочка натяжная |
Загрузка ...
|
|
| 55 | 181.46.01.230 | Планка |
Загрузка ...
|
|
| 56 | 44-60269А | Пружина |
Загрузка ...
|
|
| 57 | 181.48.02.010 | Шнек вертикальный |
Загрузка ...
|
|
| 58 | 181.31.00.604 | Вал |
Загрузка ...
|
|
| 59 | [Опора FY55FM] | Опора FY55FM |
Загрузка ...
|
|
| 60 | [Шайба 16Т 65Г 019 ГОСТ 6402-70] | Шайба 16Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 61 | [Болт М16-6gx40.88.35.019 ГОСТ 7798-70] | Болт М16-6gx40.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 62 | 181.31.00.817 | Втулка |
Загрузка ...
|
|
| 63 | 181.31.00.818 | Втулка |
Загрузка ...
|
|
| 64 | 181.31.00.102 | Шкив |
Загрузка ...
|
|
| 65 | 181.31.00.103 | Шкив |
Загрузка ...
|
|
| 66 | 181.31.00.434 | Шайба |
Загрузка ...
|
|
| 67 | [Шайба С.30х3,9.01.019 ГОСТ 11371-78] | Шайба С.30х3,9.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 68 | [Болт М8-6gx20.88.35.019 ГОСТ 7798-70] | Болт М8-6gx20.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 69 | 181.46.01.002 | Втулка |
Загрузка ...
|
|
| 70 | 181.46.01.200 | Опора |
Загрузка ...
|
|
| 71 | [Болт М8-6gx30.88.35.019 ГОСТ 7798-70] | Болт М8-6gx30.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
