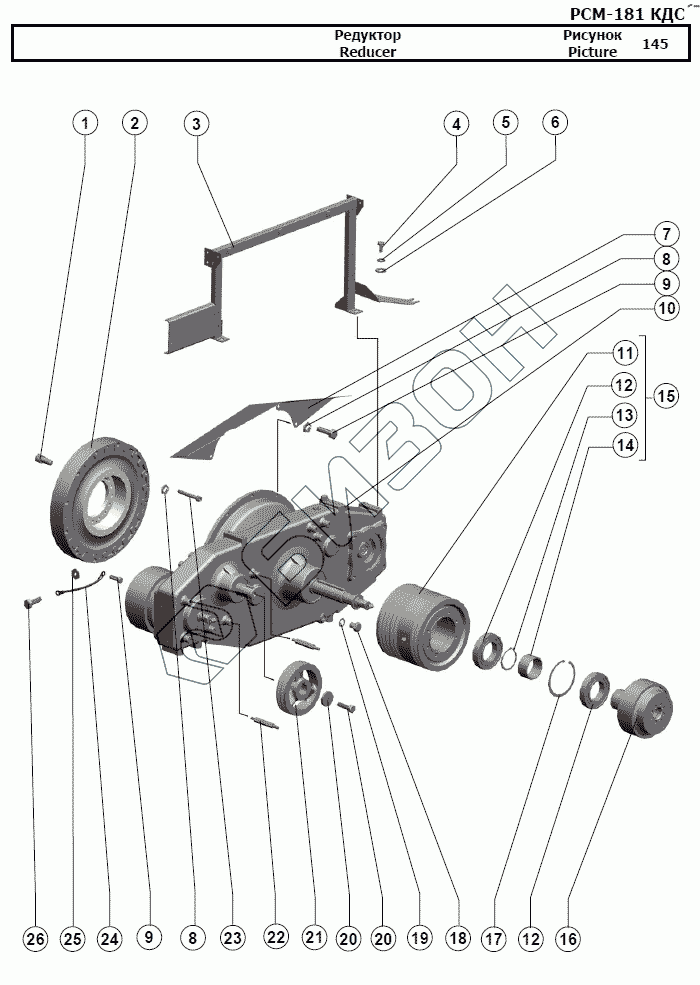

Графический каталог запасных частей к технике: РСМ-181 "Torum-740". Редуктор
1
2
3
4
5
6
7
8
8
9
9
10
11
12
12
13
14
15
16
17
18
19
20
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | [Винт M16-6gx35.88.35 ГОСТ 11738-84] | Винт M16-6gx35.88.35 ГОСТ 11738-84 |
Загрузка ...
|
|
| 2 | [Муфта PVN 43331 G/ON 812-00691] | Муфта PVN 43331 G/ON 812-00691 |
Загрузка ...
|
|
| 3 | 181.05.02.750 | Стойка |
Загрузка ...
|
|
| 4 | [Болт М14-6gx30.88.35.019 ГОСТ 7798-70] | Болт М14-6gx30.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 5 | [Шайба 14Т 65Г 019 ГОСТ 6402-70] | Шайба 14Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 6 | [Шайба С.14х3.01.019 ГОСТ 11371-78] | Шайба С.14х3.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 7 | 181.05.02.486 | Кожух |
Загрузка ...
|
|
| 8 | [Шайба 12Т 65Г 019 ГОСТ 6402-70] | Шайба 12Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 9 | [Болт М12-6gx40.88.35.019 ГОСТ 7798-70] | Болт М12-6gx40.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 10 | [Редуктор G2115 SNR558560] | Редуктор G2115 SNR558560 |
Загрузка ...
|
|
| 11 | 181.05.00.125 | Шкив |
Загрузка ...
|
|
| 12 | 180216АС17 | Подшипник |
Загрузка ...
|
|
| 13 | C80 Хим.Фос.прм ГОСТ 13942-86 | Кольцо |
Загрузка ...
|
|
| 14 | 181.05.00.831 | Втулка |
Загрузка ...
|
|
| 15 | 181.05.00.090 | Шкив |
Загрузка ...
|
|
| 16 | [Муфта 777-01547] | Муфта 777-01547 |
Загрузка ...
|
|
| 17 | [Кольцо C140 ГОСТ 13943-86] | Кольцо C140 ГОСТ 13943-86 |
Загрузка ...
|
|
| 18 | 142.05.00.627 | Заглушка |
Загрузка ...
|
|
| 19 | 00274А | Прокладка |
Загрузка ...
|
|
| 20 | [Болт М12-6gx40.109.40Х.019 ГОСТ 7798-70] | Болт М12-6gx40.109.40Х.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 21 | 181.05.00.601 | Шайба |
Загрузка ...
|
|
| 22 | 181.05.00.602 | Стойка |
Загрузка ...
|
|
| 23 | [Винт M12-6gx80.88.35 ГОСТ 11738-84] | Винт M12-6gx80.88.35 ГОСТ 11738-84 |
Загрузка ...
|
|
| 24 | 54-7-44 | Провод массы |
Загрузка ...
|
|
| 25 | [Шайба С.8.01.019 ГОСТ 11371-78] | Шайба С.8.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 26 | [Болт М8-6gx25.88.35.019 ГОСТ 7798-70] | Болт М8-6gx25.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
