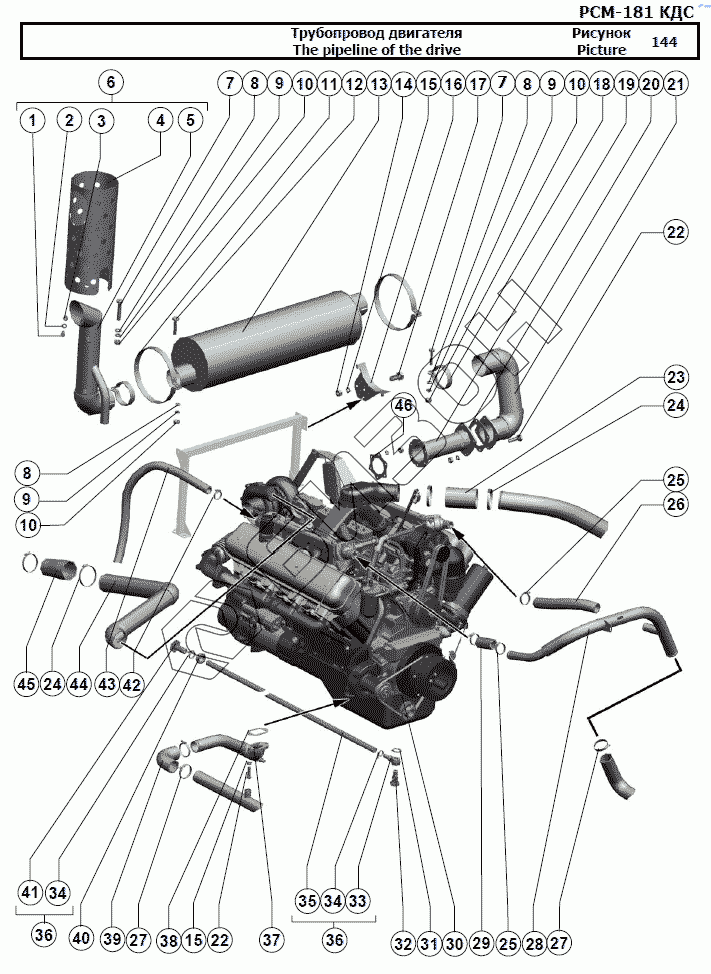

Графический каталог запасных частей к технике: РСМ-181 "Torum-740". Трубопровод двигателя
1
2
3
4
5
6
7
7
8
8
8
9
9
9
10
10
10
11
12
13
14
15
15
16
17
18
19
20
21
22
22
23
24
24
25
25
26
27
27
28
29
30
31
32
33
34
34
35
36
36
37
38
39
40
41
42
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | [Болт М8-6gx20.88.35 ГОСТ 7798-70] | Болт М8-6gx20.88.35 ГОСТ 7798-70 |
Загрузка ...
|
|
| 2 | [Шайба С.8.01.019 ГОСТ 11371-78] | Шайба С.8.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 3 | Rivkle 2330 108 0030 | Гайка заклепочная |
Загрузка ...
|
|
| 4 | 181.05.01.454 | Кожух |
Загрузка ...
|
|
| 5 | 181.05.00.460 | Эжектор |
Загрузка ...
|
|
| 6 | 181.05.00.900 | Установка эжектора |
Загрузка ...
|
|
| 7 | [Болт М8-6gx40-36.88.35.019 ГОСТ 7798-70] | Болт М8-6gx40-36.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 8 | [Шайба С.8х1,4.01.019 ГОСТ 11371-78] | Шайба С.8х1,4.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 9 | [Шайба 8Т 65Г 019 ГОСТ 6402-70] | Шайба 8Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 10 | [Гайка М8-6H.6.019 ГОСТ 5915-70] | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 11 | 181.05.02.541 | Хомут |
Загрузка ...
|
|
| 12 | [Болт М8-6gx35.88.35.019 ГОСТ 7798-70] | Болт М8-6gx35.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 13 | [Глушитель 181.1201010] | Глушитель 181.1201010 |
Загрузка ...
|
|
| 14 | [Гайка М10-6H.6.019 ГОСТ 5915-70] | Гайка М10-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 15 | [Шайба 10Т 65Г 019 ГОСТ 6402-70] | Шайба 10Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 16 | 181.05.02.150 | Кронштейн |
Загрузка ...
|
|
| 17 | [Болт М10-6gx25.88.35.019 ГОСТ 7798-70] | Болт М10-6gx25.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 18 | 1401.05.00.544 | Хомут |
Загрузка ...
|
|
| 19 | 1401.05.00.660 | Металлорукав |
Загрузка ...
|
|
| 20 | 1401.05.00.004 | Прокладка |
Загрузка ...
|
|
| 21 | 181.05.00.820 | Труба глушителя |
Загрузка ...
|
|
| 22 | [Болт М10-6gx35.88.35.019 ГОСТ 7798-70] | Болт М10-6gx35.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 23 | [Патрубок 270 003 112] | Патрубок 270 003 112 |
Загрузка ...
|
|
| 24 | [Хомут TORRO S90-110/12-C7W1] | Хомут TORRO S90-110/12-C7W1 |
Загрузка ...
|
|
| 25 | [Хомут TORRO S40-60/12-C7W1] | Хомут TORRO S40-60/12-C7W1 |
Загрузка ...
|
|
| 26 | 181.05.00.086 | Рукав |
Загрузка ...
|
|
| 27 | [Хомут TORRO S60-80/12-C7W1] | Хомут TORRO S60-80/12-C7W1 |
Загрузка ...
|
|
| 28 | 181.05.00.730 | Трубопровод |
Загрузка ...
|
|
| 29 | РСМ-10Б.06.00.006А | Труба |
Загрузка ...
|
|
| 30 | [Двигатель ЯМЗ-7511.10-38] | Двигатель ЯМЗ-7511.10-38 |
Загрузка ...
|
|
| 31 | 00274А | Прокладка |
Загрузка ...
|
|
| 32 | РСМ-10Б.06.00.601 | Болт специальный |
Загрузка ...
|
|
| 33 | РСМ-10.05.00.560А | Трубопровод |
Загрузка ...
|
|
| 34 | [Хомут TORRO S20-32/9-C7W1] | Хомут TORRO S20-32/9-C7W1 |
Загрузка ...
|
|
| 35 | РСМ-10.05.00.019А | Шланг |
Загрузка ...
|
|
| 36 | РСМ-10.05.00.360А | Маслопровод сливной |
Загрузка ...
|
|
| 37 | 181.05.00.720 | Трубопровод |
Загрузка ...
|
|
| 38 | 101.05.00.007 | Прокладка |
Загрузка ...
|
|
| 39 | [Патрубок 270-003-065] | Патрубок 270-003-065 |
Загрузка ...
|
|
| 40 | 101.00.23.002 | Втулка |
Загрузка ...
|
|
| 41 | РСМ-10.05.00.570 | Пробка |
Загрузка ...
|
|
| 42 | [Хомут TORRO S35-50/12-C7W1] | Хомут TORRO S35-50/12-C7W1 |
Загрузка ...
|
|
| 43 | 181.05.00.043 | Шланг |
Загрузка ...
|
|
| 44 | 181.05.00.940 | Воздуховод |
Загрузка ...
|
|
| 45 | [Патрубок 270-003-224] | Патрубок 270-003-224 |
Загрузка ...
|
|
| 46 | РСМ-100.08.04.003 | Прокладка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
