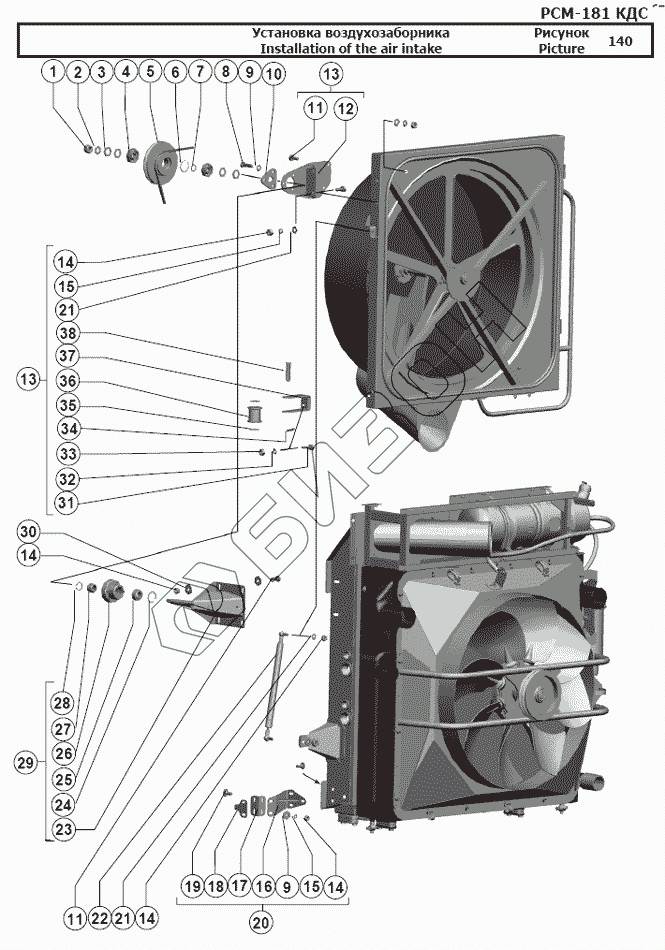

Графический каталог запасных частей к технике: РСМ-181 "Torum-740". Установка воздухозаборника
1
2
3
4
5
6
7
8
9
9
10
11
11
12
13
13
14
14
14
14
15
15
16
17
18
19
20
21
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | [Гайка М16х1,5-6H.6.019 ГОСТ 5915-70] | Гайка М16х1,5-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 2 | [Шайба С.16х1,4.01.019 ГОСТ 11371-78] | Шайба С.16х1,4.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 3 | [Шайба C 20х2.01.019 ГОСТ 10450-78] | Шайба C 20х2.01.019 ГОСТ 10450-78 |
Загрузка ...
|
|
| 4 | [Подшипник 180204АС17 ГОСТ 8882-75] | Подшипник 180204АС17 ГОСТ 8882-75 |
Загрузка ...
|
|
| 5 | 181.05.18.101 | Шкив |
Загрузка ...
|
|
| 6 | [Кольцо C47 ГОСТ 13943-86] | Кольцо C47 ГОСТ 13943-86 |
Загрузка ...
|
|
| 7 | 42136 | Шайба регулировочная |
Загрузка ...
|
|
| 8 | [Болт М10-6gx35.88.35.019 ГОСТ 7798-70] | Болт М10-6gx35.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 9 | [Шайба C 10х3.01.019 ГОСТ 6958-78] | Шайба C 10х3.01.019 ГОСТ 6958-78 |
Загрузка ...
|
|
| 10 | 181.05.00.428 | Шайба ограничительная |
Загрузка ...
|
|
| 11 | [Болт М10-6gx25.88.35.019 ГОСТ 7798-70] | Болт М10-6gx25.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 12 | 181.05.18.010 | Опора |
Загрузка ...
|
|
| 13 | 181.05.18.000 | Воздухозаборник |
Загрузка ...
|
|
| 14 | [Гайка М10-6H.6.019 ГОСТ 5915-70] | Гайка М10-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 15 | [Шайба 10Т 65Г 019 ГОСТ 6402-70] | Шайба 10Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 16 | 181.05.00.920 | Кронштейн |
Загрузка ...
|
|
| 17 | 181.05.00.930 | Кронштейн |
Загрузка ...
|
|
| 18 | 181.05.00.444 | Ловитель |
Загрузка ...
|
|
| 19 | [Болт М10х25.46.019 ГОСТ 7802-81] | Болт М10х25.46.019 ГОСТ 7802-81 |
Загрузка ...
|
|
| 20 | 181.05.00.200 | Блок радиаторов |
Загрузка ...
|
|
| 21 | [Шайба С.10х1,4.01.019 ГОСТ 11371-78] | Шайба С.10х1,4.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 22 | LIFT-O-MAT 2078LU | Пневмоупор |
Загрузка ...
|
|
| 23 | 181.05.00.870 | Ось |
Загрузка ...
|
|
| 24 | [Кольцо C42 ГОСТ 13941-86] | Кольцо C42 ГОСТ 13941-86 |
Загрузка ...
|
|
| 25 | [Подшипник ШСП25 ТУ 37.553.130-90] | Подшипник ШСП25 ТУ 37.553.130-90 |
Загрузка ...
|
|
| 26 | 181.05.00.625 | Корпус |
Загрузка ...
|
|
| 27 | 181.05.00.804 | Втулка |
Загрузка ...
|
|
| 28 | [Кольцо C25 ГОСТ 13942-86] | Кольцо C25 ГОСТ 13942-86 |
Загрузка ...
|
|
| 29 | 181.05.00.860 | Ось шарнира |
Загрузка ...
|
|
| 30 | [Шайба C 10.01.019 ГОСТ 6958-78] | Шайба C 10.01.019 ГОСТ 6958-78 |
Загрузка ...
|
|
| 31 | [Болт М8-6gx20.88.35.019 ГОСТ 7798-70] | Болт М8-6gx20.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 32 | [Шайба 8Т 65Г 019 ГОСТ 6402-70] | Шайба 8Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 33 | [Гайка М8-6H.6.019 ГОСТ 5915-70] | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 34 | [Шплинт 4x25.019 ГОСТ 397-79] | Шплинт 4x25.019 ГОСТ 397-79 |
Загрузка ...
|
|
| 35 | [Шайба С.16х1,4.01.019 ГОСТ 11371-78] | Шайба С.16х1,4.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 36 | H.052.13.003 | Ролик |
Загрузка ...
|
|
| 37 | 181.05.18.408 | Кронштейн |
Загрузка ...
|
|
| 38 | [Ось 6-16 b12x65.35.Ц9.хр ГОСТ 9650-80] | Ось 6-16 b12x65.35.Ц9.хр ГОСТ 9650-80 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
