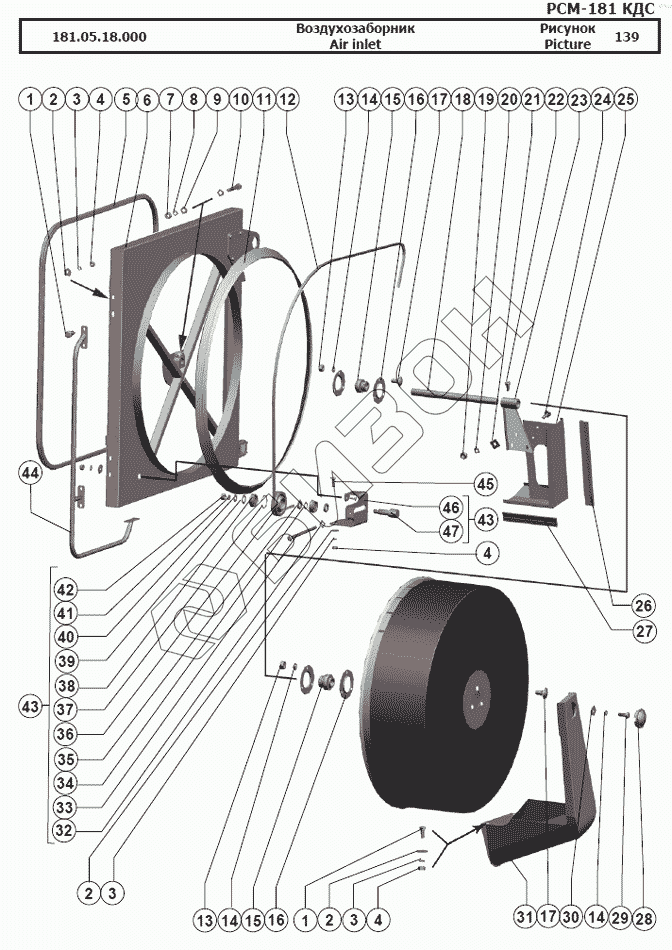

Графический каталог запасных частей к технике: РСМ-181 "Torum-740". Воздухозаборник
181.05.18.000
1
1
2
2
2
3
3
3
4
4
4
5
6
7
8
9
10
11
12
13
13
14
14
14
15
15
16
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
43
44
45
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 181.05.18.000 | 181.05.18.000 | Воздухозаборник |
Загрузка ...
|
|
| 1 | [Болт М8-6gx20.88.35.019 ГОСТ 7798-70] | Болт М8-6gx20.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 2 | [Шайба C 8.01.019 ГОСТ 6958-78] | Шайба C 8.01.019 ГОСТ 6958-78 |
Загрузка ...
|
|
| 3 | [Шайба 8Т 65Г 019 ГОСТ 6402-70] | Шайба 8Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 4 | [Гайка М8-6H.6.019 ГОСТ 5915-70] | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 5 | 181.05.18.009 | Уплотнитель |
Загрузка ...
|
|
| 6 | 181.05.18.070 | Корпус |
Загрузка ...
|
|
| 7 | [Гайка М12-6H.6.019 ГОСТ 5915-70] | Гайка М12-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 8 | [Шайба 12Т 65Г 019 ГОСТ 6402-70] | Шайба 12Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 9 | [Шайба С.12х1.01.019 ГОСТ 11371-78] | Шайба С.12х1.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 10 | [Болт М12-6gx70.88.35.019 ГОСТ 7798-70] | Болт М12-6gx70.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 11 | 181.05.18.005 | Щетка |
Загрузка ...
|
|
| 12 | РСМ 6201401 | Ремень 13х3550 Li Ausf.05 Optibelt |
Загрузка ...
|
|
| 13 | [Гайка М10-6H.6.019 ГОСТ 5915-70] | Гайка М10-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 14 | [Шайба 10Т 65Г 019 ГОСТ 6402-70] | Шайба 10Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 15 | [Подшипник YEL 206-2F] | Подшипник YEL 206-2F |
Загрузка ...
|
|
| 16 | [Корпус подшипника PF 62] | Корпус подшипника PF 62 |
Загрузка ...
|
|
| 17 | [Болт М10х20.46.019 ГОСТ 7802-81] | Болт М10х20.46.019 ГОСТ 7802-81 |
Загрузка ...
|
|
| 18 | 181.05.18.602 | Вал |
Загрузка ...
|
|
| 19 | [Гайка М6-6H.6.019 ГОСТ 5915-70] | Гайка М6-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 20 | [Шайба 6Т 65Г 019 ГОСТ 6402-70] | Шайба 6Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 21 | [Шайба C 6х1,4.01.019 ГОСТ 6958-78] | Шайба C 6х1,4.01.019 ГОСТ 6958-78 |
Загрузка ...
|
|
| 22 | [Болт М6-6gx12.48.019 ГОСТ 7798-70] | Болт М6-6gx12.48.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 23 | 1401.05.18.080 | Опора |
Загрузка ...
|
|
| 24 | [Болт М6-6gx16.48.019 ГОСТ 7798-70] | Болт М6-6gx16.48.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 25 | 181.05.18.030 | Затенитель |
Загрузка ...
|
|
| 26 | 1401.05.18.006 | Щетка |
Загрузка ...
|
|
| 27 | 1401.05.18.007 | Щетка |
Загрузка ...
|
|
| 28 | 54-00560 | Крышка |
Загрузка ...
|
|
| 29 | [Болт М10-6gx25.88.35.019 ГОСТ 7798-70] | Болт М10-6gx25.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 30 | [Шайба C 10.01.019 ГОСТ 6958-78] | Шайба C 10.01.019 ГОСТ 6958-78 |
Загрузка ...
|
|
| 31 | 181.05.18.130 | Воздуховод |
Загрузка ...
|
|
| 32 | [Шайба С.10х1,4.01.019 ГОСТ 11371-78] | Шайба С.10х1,4.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 33 | [Болт М10-6gx200-190.88.35.019 ГОСТ 7798-70] | Болт М10-6gx200-190.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 34 | 42136 | Шайба регулировочная |
Загрузка ...
|
|
| 35 | [Шайба C 20х5.01.019 ГОСТ 10450-78] | Шайба C 20х5.01.019 ГОСТ 10450-78 |
Загрузка ...
|
|
| 36 | 1401.05.00.109 | Шкив |
Загрузка ...
|
|
| 37 | [Кольцо C47 ГОСТ 13943-86] | Кольцо C47 ГОСТ 13943-86 |
Загрузка ...
|
|
| 38 | 180204АС17 | Ролик натяжной (привода шнека, контрпривода и вентилятора) |
Загрузка ...
|
|
| 39 | [Шайба C 20х2.01.019 ГОСТ 10450-78] | Шайба C 20х2.01.019 ГОСТ 10450-78 |
Загрузка ...
|
|
| 40 | [Шайба С.14.01.019 ГОСТ 11371-78] | Шайба С.14.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 41 | [Шайба 14Т 65Г 019 ГОСТ 6402-70] | Шайба 14Т 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 42 | [Гайка М14х1,5-6H.6.019 ГОСТ 5915-70] | Гайка М14х1,5-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 43 | 181.05.18.150 | Натяжник |
Загрузка ...
|
|
| 44 | 181.05.18.040 | Поручень |
Загрузка ...
|
|
| 45 | [Болт М8х25.46.019 ГОСТ 7802-81] | Болт М8х25.46.019 ГОСТ 7802-81 |
Загрузка ...
|
|
| 46 | 181.05.18.240 | Кронштейн |
Загрузка ...
|
|
| 47 | РСМ-10.24.00.613А | Ось |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
