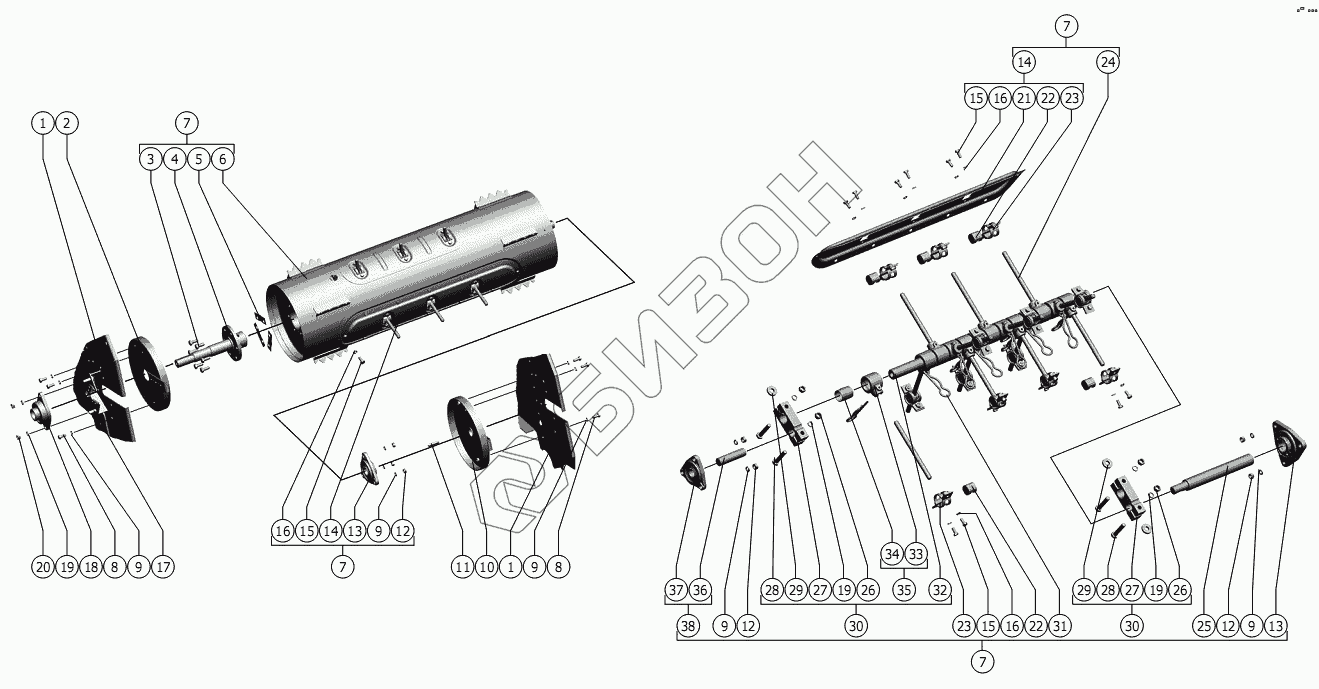

Графический каталог запасных частей к технике: РСМ-181 "Torum-740" (вариант). Битер приемный
1
1
2
3
4
5
6
7
7
7
7
8
8
9
9
9
9
9
10
11
12
12
12
13
13
14
14
15
15
15
16
16
16
17
18
19
19
19
20
21
22
22
23
23
24
25
26
26
27
27
28
28
29
29
30
30
31
32
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 181.03.11.000A | Каркас |
Загрузка ...
|
|
| 1 | 181.03.11.000A-01 | Каркас |
Загрузка ...
|
|
| 2 | 181.03.10.430 | Чашка |
Загрузка ...
|
|
| 3 | 3М12-6gx30.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 4 | 142.03.03.160-01 | Вал битера |
Загрузка ...
|
|
| 5 | 142.03.03.501 | Прокладка регулировочная |
Загрузка ...
|
|
| 6 | 142.03.05.090 | Остов битера |
Загрузка ...
|
|
| 7 | 142.03.05.070-01 | Битер приемный |
Загрузка ...
|
|
| 8 | М10-6gx25.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 9 | 10Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 10 | 181.03.10.410 | Чашка |
Загрузка ...
|
|
| 11 | 10x8x50 ГОСТ 23360-78 | Шпонка |
Загрузка ...
|
|
| 12 | М10-6H.6.019 ГОСТ 2524-70 | Гайка |
Загрузка ...
|
|
| 13 | Н.027.01.050 | Опора подшипника |
Загрузка ...
|
|
| 14 | РСМ-10.08.04.180 | Крышка |
Загрузка ...
|
|
| 15 | М8-6gx20.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 16 | 8Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 17 | М12-6gx35.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 18 | FYTB 40 FM | Подшипниковый узел |
Загрузка ...
|
|
| 19 | 12Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 20 | М12-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 21 | РСМ-10.08.04.412 | Крышка |
Загрузка ...
|
|
| 22 | РСМ-10.08.01.025A | Глазок |
Загрузка ...
|
|
| 23 | РСМ-10.08.01.530 | Обойма или РСМ-10.08.01.550 |
Загрузка ...
|
|
| 24 | РСМ-10.08.04.604 | Палец |
Загрузка ...
|
|
| 25 | 142.03.05.602 | Ось битера |
Загрузка ...
|
|
| 26 | М12х1,25-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 27 | 3518060-15089 | Подвеска или РСМ-10.08.04.504А |
Загрузка ...
|
|
| 28 | М12x1,25-6gx65.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 29 | 60144 | Шпонка |
Загрузка ...
|
|
| 30 | 3518060-18910Б | Труба пальчикового механизма |
Загрузка ...
|
|
| 31 | 3518050-16476 | Фиксатор или РСМ-10.08.01.647А |
Загрузка ...
|
|
| 32 | 3518060-18147Б | Труба |
Загрузка ...
|
|
| 33 | РСМ-10.08.01.107Б | Втулка пальца |
Загрузка ...
|
|
| 34 | 3518050-10081 | Втулка |
Загрузка ...
|
|
| 35 | 3518050-16810 | Втулка пальца |
Загрузка ...
|
|
| 36 | РСМ-10.08.04.611 | Ось |
Загрузка ...
|
|
| 37 | РСМ-10.27.01.340 | Опора подшипника |
Загрузка ...
|
|
| 38 | РСМ-10.08.04.300 | Ось |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
