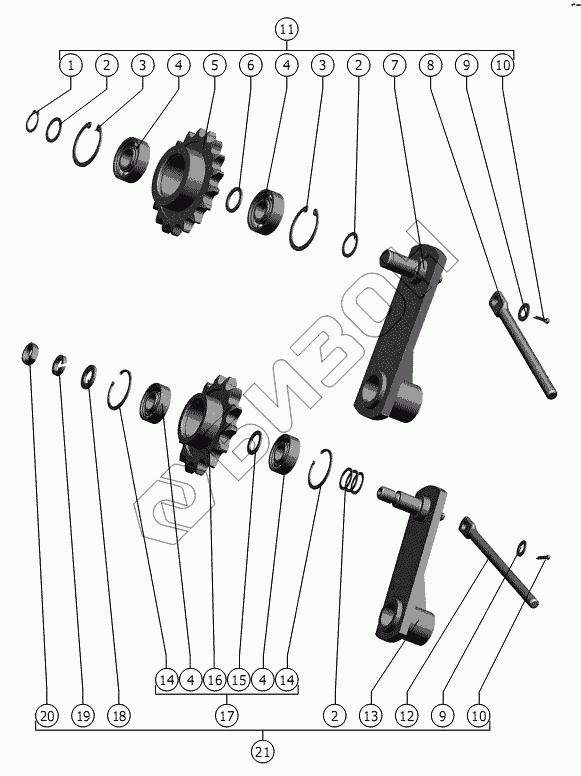

Графический каталог запасных частей к технике: РСМ-181 "Torum-740" (вариант). Натяжник
1
2
2
2
3
3
4
4
4
4
5
6
7
8
9
9
10
10
11
12
13
14
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | C20 ГОСТ 13942-86 | Кольцо |
Загрузка ...
|
|
| 2 | 42135 | Шайба |
Загрузка ...
|
|
| 3 | B47 ГОСТ 13943-86 | Кольцо |
Загрузка ...
|
|
| 4 | 180204АС17 ГОСТ 8882-75 | Звездочки натяжные привода шнека и вариатора 54-2-48-1 |
Загрузка ...
|
|
| 5 | 54-1-2-30-1 | Звездочка z-18 t-19,05 |
Загрузка ...
|
|
| 6 | 42134 | Шайба регулировочная |
Загрузка ...
|
|
| 7 | 181.03.00.740 | Рычаг натяжника |
Загрузка ...
|
|
| 8 | 142.03.00.617 | Тяга |
Загрузка ...
|
|
| 9 | С.10х1,4.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 10 | 3,2x20.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 11 | 181.03.00.730 | Натяжник |
Загрузка ...
|
|
| 12 | 142.03.00.613 | Тяга |
Загрузка ...
|
|
| 13 | 181.03.00.580 | Рычаг натяжника |
Загрузка ...
|
|
| 14 | C47 ГОСТ 13943-86 | Кольцо |
Загрузка ...
|
|
| 15 | H.206.30.003 | Кольцо |
Загрузка ...
|
|
| 16 | РСМ-100.40.01.450 | Звездочка |
Загрузка ...
|
|
| 17 | 181.03.00.050 | Звездочка |
Загрузка ...
|
|
| 18 | С.16.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 19 | 16Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 20 | М16-6H.04.019 ГОСТ 5916-70 | Гайка |
Загрузка ...
|
|
| 21 | 181.03.00.570 | Натяжник |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
