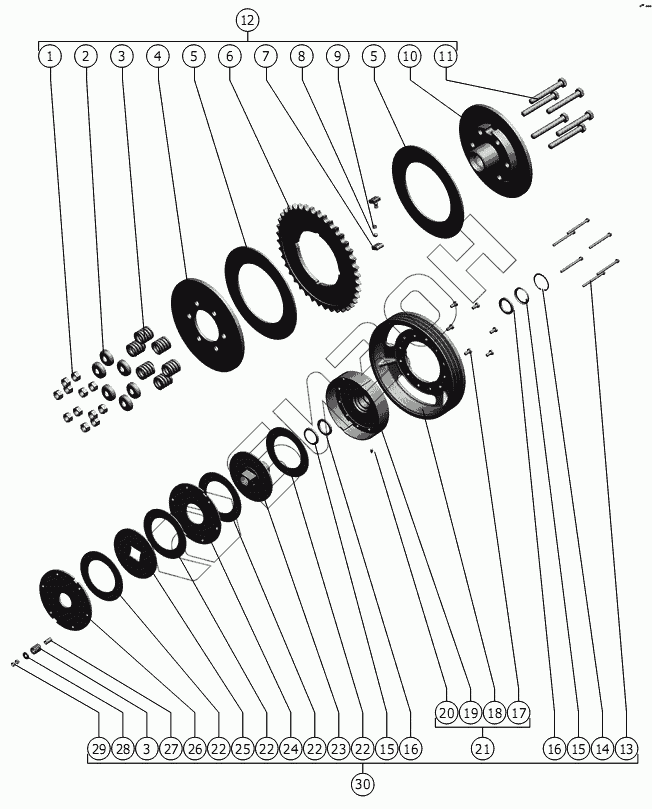

Графический каталог запасных частей к технике: РСМ-181 "Torum-740" (вариант). Муфта. Шкив
1
2
3
3
4
5
5
6
7
8
9
10
11
12
13
14
15
15
16
16
17
18
19
20
21
22
22
22
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | М12-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 2 | 3518060-14932 | Шайба |
Загрузка ...
|
|
| 3 | ЖКС 01.622 | Пружина |
Загрузка ...
|
|
| 4 | 081.27.00.416 | Фланец |
Загрузка ...
|
|
| 5 | 54-01073 | Накладка |
Загрузка ...
|
|
| 6 | 142.03.00.466 | Звездочка |
Загрузка ...
|
|
| 7 | 081.27.00.418 | Сухарик |
Загрузка ...
|
|
| 8 | Б 8,731-100 ГОСТ 3722-81 | Шарик |
Загрузка ...
|
|
| 9 | Н.021.01.003 | Пружина |
Загрузка ...
|
|
| 10 | 081.27.00.110 | Ступица |
Загрузка ...
|
|
| 11 | М12-6gx90.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 12 | 181.03.10.930 | Муфта |
Загрузка ...
|
|
| 13 | М10-6gx120.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 14 | C72 ГОСТ 13943-86 | Кольцо |
Загрузка ...
|
|
| 15 | РСМ-100.33.40.412 | Обечайка |
Загрузка ...
|
|
| 16 | РСМ-100.33.40.002 | Кольцо |
Загрузка ...
|
|
| 17 | М12-6gx25.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 18 | 181.03.10.101 | Шкив |
Загрузка ...
|
|
| 19 | 181.03.10.330 | Ступица |
Загрузка ...
|
|
| 20 | 1.2.Ц6. хр ГОСТ 19853-74 | Маслёнка |
Загрузка ...
|
|
| 21 | 181.03.10.320 | Шкив |
Загрузка ...
|
|
| 22 | 54-01069 | Накладка фрикционная |
Загрузка ...
|
|
| 23 | 181.03.10.370 | Ступица |
Загрузка ...
|
|
| 24 | 181.03.10.416 | Диск |
Загрузка ...
|
|
| 25 | 181.03.10.415 | Диск |
Загрузка ...
|
|
| 26 | 181.03.10.414 | Диск |
Загрузка ...
|
|
| 27 | 181.03.10.801 | Втулка |
Загрузка ...
|
|
| 28 | C 10х3.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 29 | М10-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 30 | 181.03.10.300 | Шкив |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
