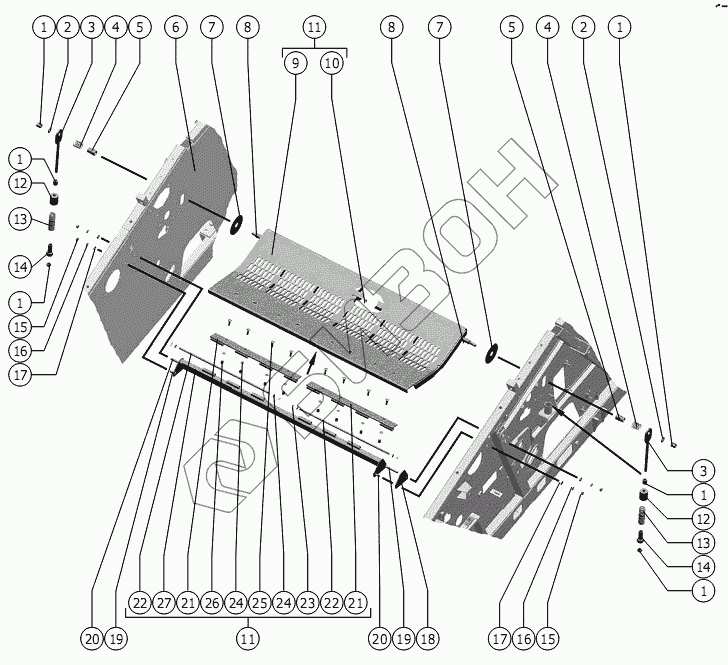

Графический каталог запасных частей к технике: РСМ-181 "Torum-740" (вариант). Дека стационарная
1
1
1
1
1
1
2
2
3
3
4
4
5
5
6
7
7
8
8
9
10
11
11
12
12
13
13
14
14
15
15
16
16
17
17
18
19
19
20
20
21
21
22
22
23
24
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | М16-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 2 | 181.21.16.476 | Шайба |
Загрузка ...
|
|
| 3 | 181.21.16.080 | Тяга |
Загрузка ...
|
|
| 4 | 54-61688 | Пружина |
Загрузка ...
|
|
| 5 | 181.21.16.814 | Втулка |
Загрузка ...
|
|
| 6 | 181.21.02.000 | Каркас очистки |
Загрузка ...
|
|
| 7 | 181.21.16.421 | Крышка |
Загрузка ...
|
|
| 8 | 181.21.16.601 | Палец |
Загрузка ...
|
|
| 9 | 181.21.16.010 | Дека |
Загрузка ...
|
|
| 10 | Rivkle 2331 106 0065 | Гайка заклепочная |
Загрузка ...
|
|
| 11 | 181.21.16.000 | Дека стационарная |
Загрузка ...
|
|
| 12 | 181.21.16.100 | Кожух |
Загрузка ...
|
|
| 13 | 181.21.00.648 | Пружина |
Загрузка ...
|
|
| 14 | 181.21.16.605 | Гайка |
Загрузка ...
|
|
| 15 | М12-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 16 | 12Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 17 | С.12х3.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 18 | 181.21.16.413 | Прокладка |
Загрузка ...
|
|
| 19 | М12-6gx100.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 20 | М12-6gx35.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 21 | 181.21.16.040 | Петля |
Загрузка ...
|
|
| 22 | 181.21.16.603 | Ось |
Загрузка ...
|
|
| 23 | 3,2x16.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 24 | С.10.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 25 | М10х35.46.019 ГОСТ 7802-81 | Болт |
Загрузка ...
|
|
| 26 | М10-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 27 | 181.21.16.050 | Балка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
