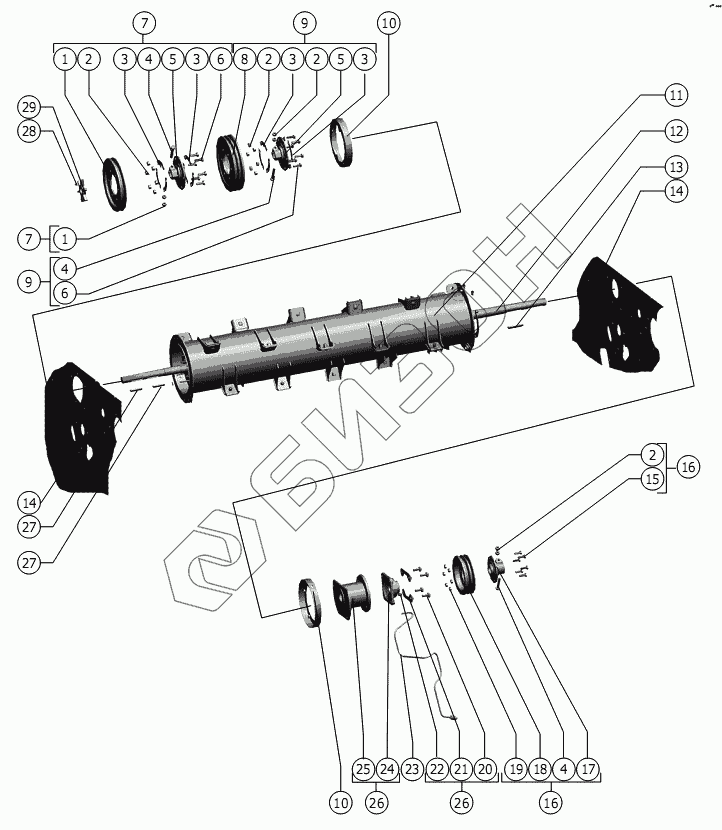

Графический каталог запасных частей к технике: РСМ-181 "Torum-740" (вариант). Установка битера
1
1
2
2
2
2
3
3
3
3
4
4
4
5
5
6
6
7
7
8
9
9
10
10
11
12
13
14
14
15
16
16
17
18
19
20
21
22
23
24
25
26
26
27
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 181.21.15.109 | Шкив |
Загрузка ...
|
|
| 2 | М12-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 3 | РСМ-10.01.18.418 | Шайба |
Загрузка ...
|
|
| 4 | М12-6gx75.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 5 | 181.21.15.190 | Ступица |
Загрузка ...
|
|
| 6 | М12-6gx35.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 7 | 181.21.15.140 | Шкив |
Загрузка ...
|
|
| 8 | 181.21.15.108 | Шкив |
Загрузка ...
|
|
| 9 | 181.21.15.150 | Шкив |
Загрузка ...
|
|
| 10 | 181.21.15.110 | Кожух |
Загрузка ...
|
|
| 11 | 181.21.15.000 | Битер соломы |
Загрузка ...
|
|
| 12 | 181.21.15.606 | Вал |
Загрузка ...
|
|
| 13 | 12x8x80 ГОСТ 23360-78 | Шпонка |
Загрузка ...
|
|
| 14 | 181.21.02.110 | Панель |
Загрузка ...
|
|
| 15 | М10-6gx30.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 16 | 181.21.15.130 | Шкив |
Загрузка ...
|
|
| 17 | 181.21.15.160 | Ступица |
Загрузка ...
|
|
| 18 | 181.21.15.103 | Шкив |
Загрузка ...
|
|
| 19 | М10-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 20 | М14х1,5-6gx30.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 21 | 181.21.15.427 | Фланец стопорный |
Загрузка ...
|
|
| 22 | GE 06LLM6KEG | Фитинг |
Загрузка ...
|
|
| 23 | 181.21.15.390 | Трубка |
Загрузка ...
|
|
| 24 | FY 45 FM | Опора |
Загрузка ...
|
|
| 25 | 181.21.15.400 | Проставка |
Загрузка ...
|
|
| 26 | 181.21.15.220 | Фланец |
Загрузка ...
|
|
| 27 | 10x8x63 ГОСТ 23360-78 | Шпонка |
Загрузка ...
|
|
| 28 | М6-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 29 | РСМ-10.10.30.012А-01 | Звездочка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
