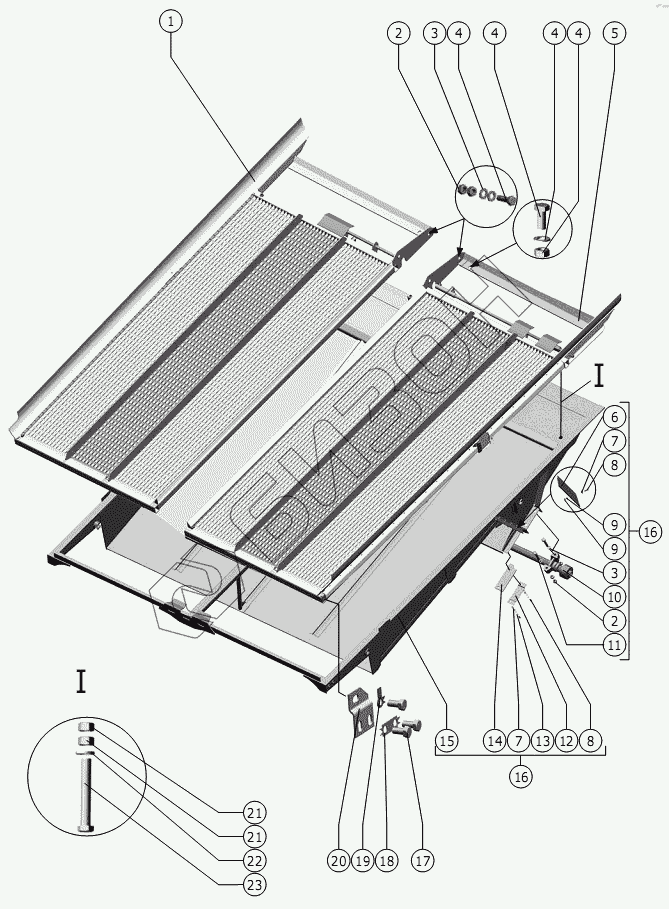

Графический каталог запасных частей к технике: РСМ-181 "Torum-740" (вариант). Нижние решета
1
2
2
3
3
4
4
4
4
5
6
7
7
8
8
9
9
10
11
12
13
14
15
16
16
17
18
19
20
21
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 181.21.14.000 | Решето |
Загрузка ...
|
|
| 2 | М10-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 3 | С.10.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 4 | М10-6gx30.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 5 | 181.21.04.000 | Решето нижнее левое |
Загрузка ...
|
|
| 6 | 181.21.07.004 | Ремень |
Загрузка ...
|
|
| 7 | C 5х1,4.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 8 | В.М5-6gх16.48.019 ГОСТ 17473-80 | Винт |
Загрузка ...
|
|
| 9 | М5-6H.6.019 ГОСТ 5927-70 | Гайка |
Загрузка ...
|
|
| 10 | 181.21.07.080 | Труба |
Загрузка ...
|
|
| 11 | М10-6gx60.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 12 | 181.21.07.424 | Кронштейн |
Загрузка ...
|
|
| 13 | С.5.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 14 | 181.21.07.006 | Ремень |
Загрузка ...
|
|
| 15 | 181.21.07.010 | Стан решетный |
Загрузка ...
|
|
| 16 | 181.21.07.000 | Стан решетный |
Загрузка ...
|
|
| 17 | М10-6gx20.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 18 | 181.21.00.402 | Шайба |
Загрузка ...
|
|
| 19 | 181.21.00.401 | Шайба |
Загрузка ...
|
|
| 20 | 181.21.00.403 | Пластина |
Загрузка ...
|
|
| 21 | М12-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 22 | С.12х3.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 23 | М12-6gx90.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
