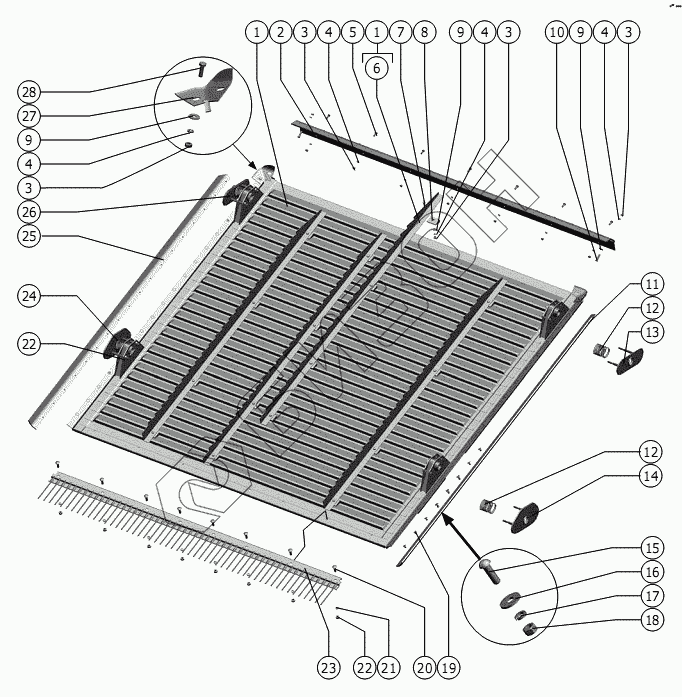

Графический каталог запасных частей к технике: РСМ-181 "Torum-740" (вариант). Доска возвратная
1
1
2
3
3
3
3
4
4
4
4
5
6
7
8
9
9
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 181.21.10.010 | Доска возвратная |
Загрузка ...
|
|
| 2 | 181.21.10.220 | Отлив |
Загрузка ...
|
|
| 3 | М6-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 4 | 6Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 5 | М6-6gx16.48.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 6 | 181.21.10.402-01 | Гребень |
Загрузка ...
|
|
| 7 | М6-6gx30.48.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 8 | 90064 | Прокладка |
Загрузка ...
|
|
| 9 | C 6х1,4.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 10 | М6-6gx25.48.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 11 | 181.21.10.002 | Отлив |
Загрузка ...
|
|
| 12 | 181.21.10.669 | Пружина |
Загрузка ...
|
|
| 13 | 181.21.10.300 | Уплотнение |
Загрузка ...
|
|
| 14 | 181.21.10.320 | Уплотнение |
Загрузка ...
|
|
| 15 | В.М5-6gх16.48.019 ГОСТ 17473-80 | Винт |
Загрузка ...
|
|
| 16 | 5Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 17 | C 5х1,4.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 18 | М5-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 19 | 140-5х14.01. 10кп.016 ОСТ 23.2.437-77 | Заклёпка |
Загрузка ...
|
|
| 20 | М8х25.46.019 ГОСТ 7802-81 | Болт |
Загрузка ...
|
|
| 21 | 8Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 22 | М8-6H.6.019 ГОСТ 5915-70 | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 23 | 181.21.10.050 | Решетка пальцевая |
Загрузка ...
|
|
| 24 | 181.21.10.320-01 | Уплотнение |
Загрузка ...
|
|
| 25 | 181.21.10.002-01 | Отлив |
Загрузка ...
|
|
| 26 | 181.21.10.300-01 | Уплотнение |
Загрузка ...
|
|
| 27 | 181.21.10.003 | Отлив |
Загрузка ...
|
|
| 28 | М6-6gx20.48.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
