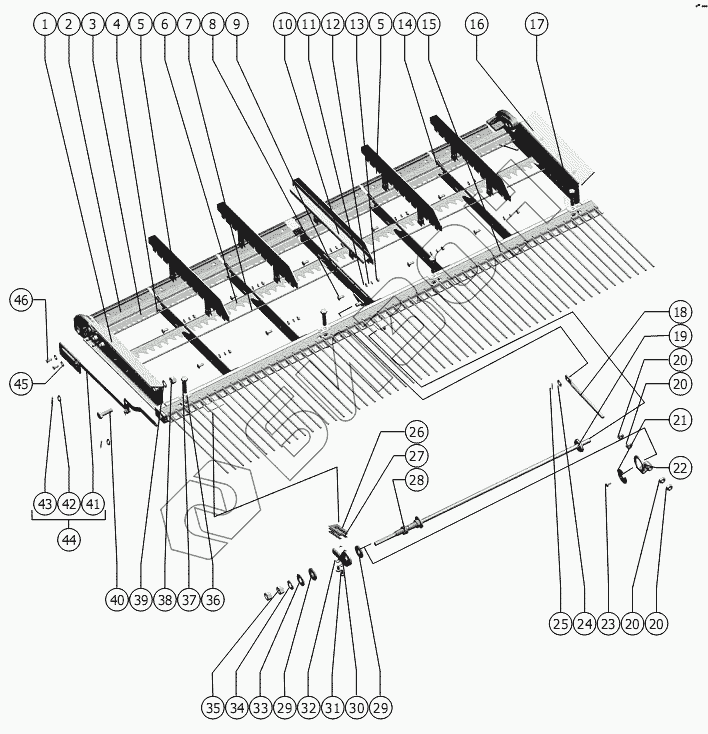

Графический каталог запасных частей к технике: РСМ-181 "Torum-740" (вариант). Решето дополнительное
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
20
20
21
22
23
24
25
26
27
28
29
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 181.21.06.011-01 | Ремень |
Загрузка ...
|
|
| 2 | 181.21.73.010 | Рама |
Загрузка ...
|
|
| 3 | 181.21.73.404 | Гребенка |
Загрузка ...
|
|
| 4 | 181.21.73.606 | Ось гребенок |
Загрузка ...
|
|
| 5 | 181.21.06.190 | Прижим |
Загрузка ...
|
|
| 6 | 181.21.73.403 | Гребенка |
Загрузка ...
|
|
| 7 | 181.21.06.601 | Ось гребенок |
Загрузка ...
|
|
| 8 | М6х16.46.019 ГОСТ 7802-81 | Болт |
Загрузка ...
|
|
| 9 | 181.21.73.490 | Планка регулировочная |
Загрузка ...
|
|
| 10 | 6Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 11 | С.6х1,4.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 12 | М6-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 13 | 181.21.06.130 | Отражатель |
Загрузка ...
|
|
| 14 | 181.21.06.006 | Шнур |
Загрузка ...
|
|
| 15 | 181.21.06.300 | Решетка пальцевая |
Загрузка ...
|
|
| 16 | 181.21.06.011 | Ремень |
Загрузка ...
|
|
| 17 | М10-6gx45.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 18 | 181.21.06.648 | Тяга |
Загрузка ...
|
|
| 19 | 181.21.06.750 | Вал |
Загрузка ...
|
|
| 20 | М10-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 21 | 181.21.04.462 | Шайба |
Загрузка ...
|
|
| 22 | 181.21.06.740 | Кронштейн |
Загрузка ...
|
|
| 23 | М6-6gx10.48.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 24 | С.10.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 25 | 2,5x16.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 26 | 181.21.04.472 | Вставка |
Загрузка ...
|
|
| 27 | 181.21.04.472-01 | Вставка |
Загрузка ...
|
|
| 28 | 181.21.27.657 | Пружина |
Загрузка ...
|
|
| 29 | 181.21.27.026 | Шайба |
Загрузка ...
|
|
| 30 | 181.21.06.740 | Кронштейн |
Загрузка ...
|
|
| 31 | М8-6gx14.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 32 | 8Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 33 | 181.21.27.564 | Шайба |
Загрузка ...
|
|
| 34 | С.14х3.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 35 | М14-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 36 | 181.21.06.511 | Шайба стопорная |
Загрузка ...
|
|
| 37 | М10-6gx45.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 38 | ISO 7042-М12-8 | Гайка шестигранная |
Загрузка ...
|
|
| 39 | I-1-3-22,4x12,5x0,8х0,6 ГОСТ 3057-90 | Пружина тарельчатая |
Загрузка ...
|
|
| 40 | М12-6gx35.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 41 | 181.21.73.040 | Тяга |
Загрузка ...
|
|
| 42 | С.8.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 43 | 2,5x18.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 44 | 181.21.73.020 | Планка регулировочная |
Загрузка ...
|
|
| 45 | В.М6-6gх16.48.019 ГОСТ 17475-80 | Винт |
Загрузка ...
|
|
| 46 | С.8х1,4.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
