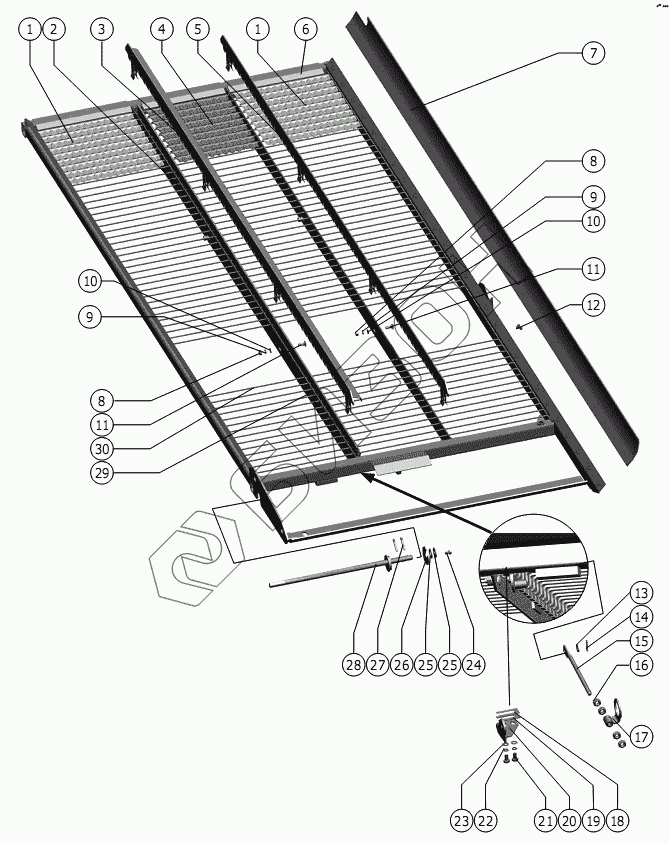

Графический каталог запасных частей к технике: РСМ-181 "Torum-740" (вариант). Решето
1
1
2
3
4
5
6
7
8
8
9
9
10
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | РСМ-10.01.04.413А | Гребенка |
Загрузка ...
|
|
| 2 | 181.21.04.002 | Шнур |
Загрузка ...
|
|
| 3 | 181.21.04.140 | Разделитель |
Загрузка ...
|
|
| 4 | 181.21.04.413 | Гребенка |
Загрузка ...
|
|
| 5 | 181.21.04.150 | Разделитель |
Загрузка ...
|
|
| 6 | 181.21.14.070 | Рама |
Загрузка ...
|
|
| 7 | 181.21.04.001-01 | Отлив |
Загрузка ...
|
|
| 8 | М6-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 9 | 6Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 10 | С.6х1,4.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 11 | М6х16.46.019 ГОСТ 7802-81 | Болт |
Загрузка ...
|
|
| 12 | 140-5х16.01. 10кп.016 ОСТ 23.2.437-77 | Заклёпка |
Загрузка ...
|
|
| 13 | С.10.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 14 | 3,2x20.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 15 | 181.21.06.648 | Тяга |
Загрузка ...
|
|
| 16 | М10-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 17 | 181.21.04.550 | Кронштейн |
Загрузка ...
|
|
| 18 | 181.21.04.472 | Вставка |
Загрузка ...
|
|
| 19 | 181.21.04.472-01 | Вставка |
Загрузка ...
|
|
| 20 | 181.21.04.790 | Кронштейн |
Загрузка ...
|
|
| 21 | М8-6gx14.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 22 | 8Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 23 | С.8х1,4.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 24 | М6-6gx10.48.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 25 | С.14х3.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 26 | 181.21.04.462 | Шайба |
Загрузка ...
|
|
| 27 | 4x22.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 28 | 181.21.14.260 | Вал |
Загрузка ...
|
|
| 29 | 181.21.04.230 | Планка регулировочная |
Загрузка ...
|
|
| 30 | 181.21.04.601 | Ось |
Загрузка ...
|
