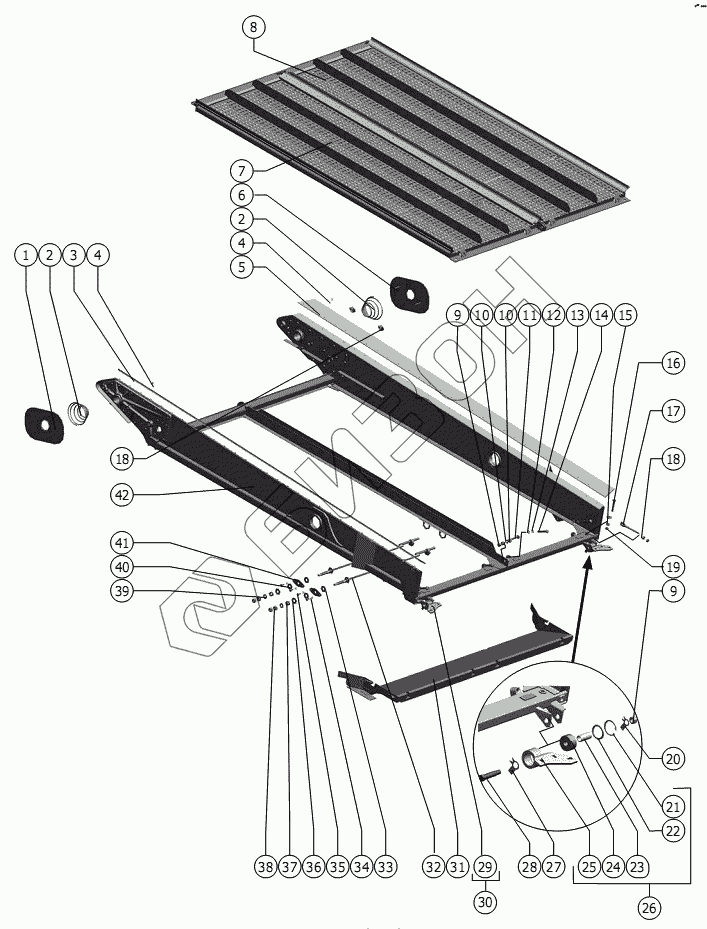

Графический каталог запасных частей к технике: РСМ-181 "Torum-740" (вариант). Стан решетный
1
2
2
3
4
4
5
6
7
8
9
9
10
10
11
12
13
14
15
16
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 181.21.06.570 | Уплотнение |
Загрузка ...
|
|
| 2 | 181.21.06.629 | Пружина коническая |
Загрузка ...
|
|
| 3 | 181.21.27.003 | Отлив |
Загрузка ...
|
|
| 4 | 140-5х14.01. 10кп.016 ОСТ 23.2.437-77 | Заклёпка |
Загрузка ...
|
|
| 5 | 181.21.27.003-01 | Отлив |
Загрузка ...
|
|
| 6 | 181.21.06.570-01 | Уплотнение |
Загрузка ...
|
|
| 7 | 181.21.26.000 | Решето |
Загрузка ...
|
|
| 8 | 181.21.36.000 | Решето |
Загрузка ...
|
|
| 9 | М12-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 10 | С.12.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 11 | М12-6gx45.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 12 | С.10.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 13 | 10Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 14 | М10-6gx65.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 15 | С.10х3.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 16 | М10-6gx70.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 17 | 181.21.27.616 | Тяга |
Загрузка ...
|
|
| 18 | М8-6H.6.019 ГОСТ 5915-70 | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 19 | М10-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 20 | 12.01.019 ГОСТ 13463-77 | Шайба |
Загрузка ...
|
|
| 21 | C40 ГОСТ 13943-86 | Кольцо |
Загрузка ...
|
|
| 22 | РСМ-10Б.01.01.411 | Кольцо |
Загрузка ...
|
|
| 23 | РСМ-10Б.01.01.804 | Втулка |
Загрузка ...
|
|
| 24 | РСМ-10.01.01.025 | Втулка |
Загрузка ...
|
|
| 25 | 181.21.27.370 | Кронштейн |
Загрузка ...
|
|
| 26 | 181.21.00.330 | Кронштейн |
Загрузка ...
|
|
| 27 | 14.01.019 ГОСТ 13463-77 | Шайба |
Загрузка ...
|
|
| 28 | РСМ-10Б.01.01.603 | Палец |
Загрузка ...
|
|
| 29 | 181.21.27.370-01 | Кронштейн |
Загрузка ...
|
|
| 30 | 181.21.00.330-01 | Кронштейн |
Загрузка ...
|
|
| 31 | 181.21.27.220 | Лоток |
Загрузка ...
|
|
| 32 | 181.21.27.670 | Вал |
Загрузка ...
|
|
| 33 | 181.21.27.026 | Шайба |
Загрузка ...
|
|
| 34 | 8 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 35 | М8-6gx16.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 36 | 181.21.27.564 | Шайба |
Загрузка ...
|
|
| 37 | 181.21.27.657 | Пружина |
Загрузка ...
|
|
| 38 | М14-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 39 | С.14.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 40 | 181.21.27.026 | Шайба |
Загрузка ...
|
|
| 41 | 181.21.27.561 | Пластина |
Загрузка ...
|
|
| 42 | 181.21.27.020 | Стан решетный |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
