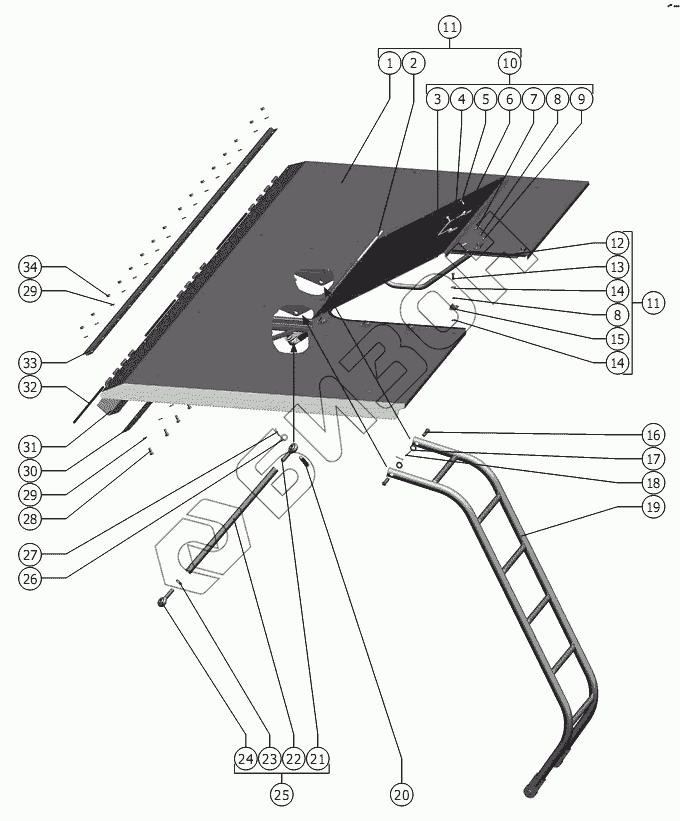

Графический каталог запасных частей к технике: РСМ-181 "Torum-740" (вариант). Секция
1
2
3
4
5
6
7
8
8
9
10
11
11
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 181.46.14.100 | Панель |
Загрузка ...
|
|
| 2 | РСМ-10.05.13.602 | Ось |
Загрузка ...
|
|
| 3 | 181.46.14.060 | Люк |
Загрузка ...
|
|
| 4 | 101.01.56.603 | Скоба |
Загрузка ...
|
|
| 5 | М6х16.46.019 ГОСТ 7802-81 | Болт |
Загрузка ...
|
|
| 6 | РСМ-10.09.01.405 | Скоба |
Загрузка ...
|
|
| 7 | C 8.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 8 | 6Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 9 | М6-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 10 | 181.46.14.050 | Люк |
Загрузка ...
|
|
| 11 | 181.46.14.020 | Секция |
Загрузка ...
|
|
| 12 | 181.46.14.001 | Уплотнитель |
Загрузка ...
|
|
| 13 | М6-6gx20.48.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 14 | C 6х1,4.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 15 | 181.46.14.473 | Прижим |
Загрузка ...
|
|
| 16 | 6-12 b12x50.35.Ц9.хр ГОСТ 9650-80 | Ось |
Загрузка ...
|
|
| 17 | С.12х2.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 18 | 3,2x20.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 19 | 181.46.08.250 | Лестница |
Загрузка ...
|
|
| 20 | 6-14 b12x65.35.Ц9.хр ГОСТ 9650-80 | Ось |
Загрузка ...
|
|
| 21 | SKF SALKB 14F | Головка шарнирная |
Загрузка ...
|
|
| 22 | 181.46.14.804 | Труба |
Загрузка ...
|
|
| 23 | М14-6H.04.019 ГОСТ 5916-70 | Гайка |
Загрузка ...
|
|
| 24 | SKF SAKB 14F | Головка шарнирная |
Загрузка ...
|
|
| 25 | 181.46.14.080 | Тяга |
Загрузка ...
|
|
| 26 | С.14.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 27 | 3,2x32.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 28 | М8-6gx20.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 29 | С.8х1,4.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 30 | 181.46.14.459 | Прижим |
Загрузка ...
|
|
| 31 | 181.46.14.005 | Уплотнение |
Загрузка ...
|
|
| 32 | РСМ-10.05.13.602 | Ось |
Загрузка ...
|
|
| 33 | 181.46.14.463 | Прижим |
Загрузка ...
|
|
| 34 | М8-6H.6.019 ГОСТ 5915-70 | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
