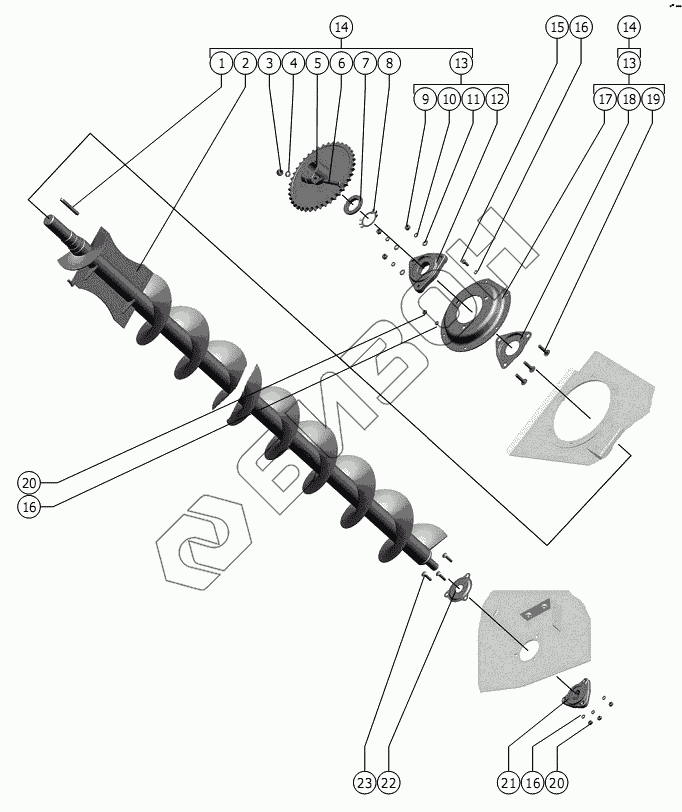

Графический каталог запасных частей к технике: РСМ-181 "Torum-740" (вариант). Шнек бункера
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
14
15
16
16
16
17
18
19
20
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 12x8x90 ГОСТ 23360-78 | Шпонка |
Загрузка ...
|
|
| 2 | 181.46.06.010-01 | Шнек |
Загрузка ...
|
|
| 3 | М12-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 4 | 12Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 5 | 181.46.07.020 | Звездочка |
Загрузка ...
|
|
| 6 | М12-6gx70.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 7 | М45х1,5-6H.05.019 ГОСТ 11871-88 | Гайка |
Загрузка ...
|
|
| 8 | 45.01.019 ГОСТ 11872-89 | Шайба |
Загрузка ...
|
|
| 9 | М10-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 10 | 10 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 11 | С.10х1,4.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 12 | Н.027.01.060-04 | Опора |
Загрузка ...
|
|
| 13 | 181.46.06.030 | Опора |
Загрузка ...
|
|
| 14 | 181.46.07.000 | Шнек бункера |
Загрузка ...
|
|
| 15 | М8-6gx20.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 16 | 8Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 17 | 181.46.06.401 | Крышка |
Загрузка ...
|
|
| 18 | Н. 166.205-01 | Крышка подшипника |
Загрузка ...
|
|
| 19 | М10х40.46.019 ГОСТ 7802-81 | Болт |
Загрузка ...
|
|
| 20 | М8-6H.6.019 ГОСТ 5915-70 | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 21 | H.027.01.030 | Опора |
Загрузка ...
|
|
| 22 | А54-43758 | Крышка |
Загрузка ...
|
|
| 23 | М8х35.46.019 ГОСТ 7802-81 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
