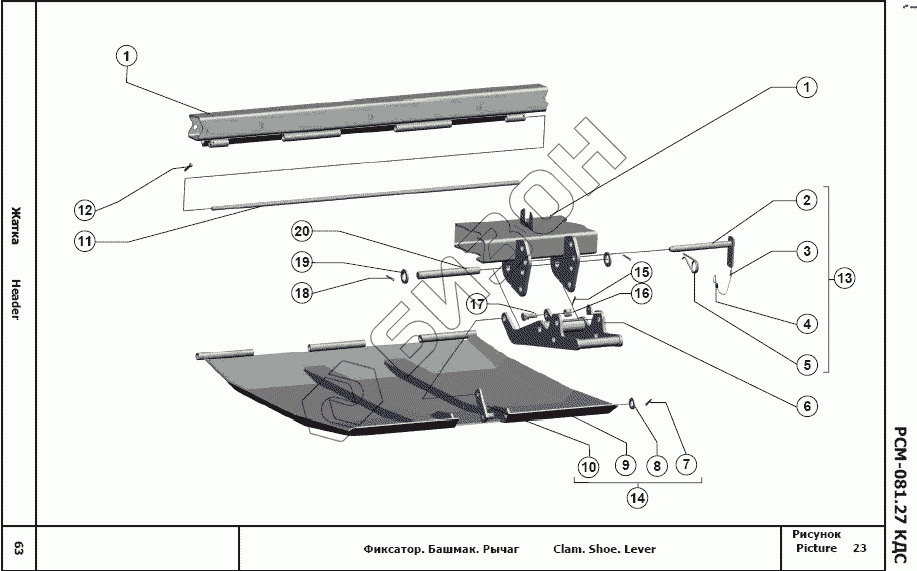

Графический каталог запасных частей к технике: РСМ Жатка РСМ-081.27. Фиксатор. Башмак. Рычаг
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 081.27.01.000. | Каркас |
Загрузка ...
|
|
| 2 | 081.27.00.770 | Фиксатор |
Загрузка ...
|
|
| 3 | РСМ-10Б.01.01.014 А-03 | Поводок |
Загрузка ...
|
|
| 4 | РСМ-10.01.01.809А | Трубка |
Загрузка ...
|
|
| 5 | 44-60252 | Шплинт |
Загрузка ...
|
|
| 6 | 081.27.00.740 | Рычаг |
Загрузка ...
|
|
| 7 | Шплинт 4х25.019 | Шплинт 4х25.019 |
Загрузка ...
|
|
| 8 | Шайба С.16.01.019 | Шайба С.16.01.019 |
Загрузка ...
|
|
| 9 | 081.27.00.710 | Башмак |
Загрузка ...
|
|
| 10 | 081.27.00.720 | Тяга |
Загрузка ...
|
|
| 11 | 081.27.00.619 | Ось |
Загрузка ...
|
|
| 12 | Шплинт 5х32.019 | Шплинт 5х32.019 |
Загрузка ...
|
|
| 13 | 081.27.00.690 | Фиксатор |
Загрузка ...
|
|
| 14 | 081.27.00.700 | Башмак |
Загрузка ...
|
|
| 15 | Шплинт 3,2х25.019 | Шплинт 3,2х25.019 |
Загрузка ...
|
|
| 16 | Гайка М 12-6Н.6.019 | Гайка М 12-6Н.6.019 |
Загрузка ...
|
|
| 17 | 081.27.00.638 | Ось |
Загрузка ...
|
|
| 18 | Шплинт 4х32.019 | Шплинт 4х32.019 |
Загрузка ...
|
|
| 19 | Шайба С.20х3,9.01.019 | Шайба С.20х3,9.01.019 |
Загрузка ...
|
|
| 20 | 081.27.00.608 | Ось |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
