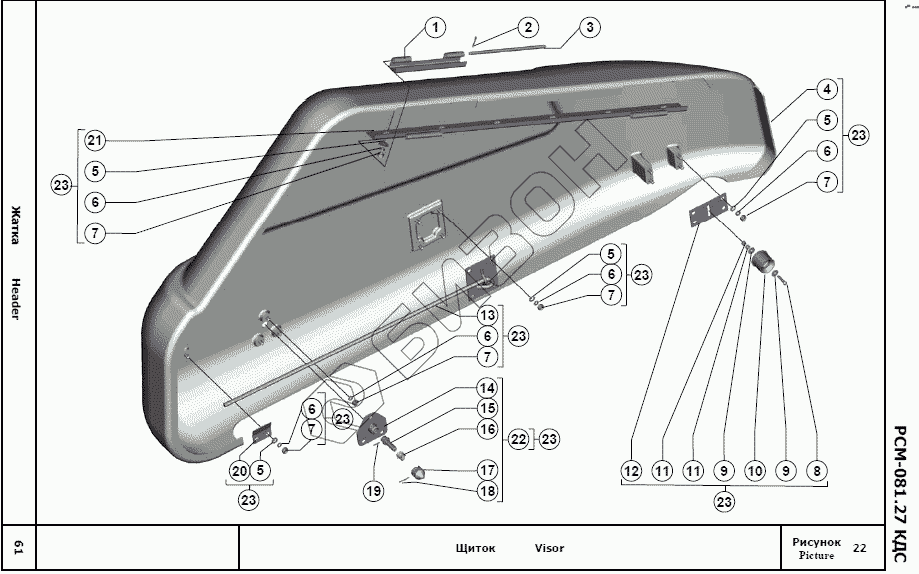

Графический каталог запасных частей к технике: РСМ Жатка РСМ-081.27. Щиток
1
2
3
4
5
5
5
5
6
6
6
6
6
7
7
7
7
7
8
9
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
23
23
23
23
23
23
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 081.27.01.000 | Корпус |
Загрузка ...
|
|
| 2 | Шплинт 3,2х20.019 | Шплинт 3,2х20.019 |
Загрузка ...
|
|
| 3 | 081.27.00.623 | Стержень |
Загрузка ...
|
|
| 4 | Р.27.00.012 | Щит |
Загрузка ...
|
|
| 5 | С.8х1,4.01.019 | Шайба С.8х1,4.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 6 | 8Т 65Г 019 | Шайба 8Т 65Г 019 |
Загрузка ...
|
|
| 7 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 8 | В.М6-6gх30.48.019 | Винт В.М6-6gх30.48.019 |
Загрузка ...
|
|
| 9 | С6х1,4.01.019 | Шайба |
Загрузка ...
|
|
| 10 | 54-01017 | Обойма |
Загрузка ...
|
|
| 11 | Гайка М6-6Н.6.019 | Гайка М6-6Н.6.019 |
Загрузка ...
|
|
| 12 | 081.27.00.487 | Кронштейн |
Загрузка ...
|
|
| 13 | 081.27.00.980 | Опора |
Загрузка ...
|
|
| 14 | 081.27.00.960 | Плита |
Загрузка ...
|
|
| 15 | 081.27.00.651 | Палец |
Загрузка ...
|
|
| 16 | РСМ-10Б.04.36.602А | Пружина |
Загрузка ...
|
|
| 17 | 081.27.00.652 | Ловитель |
Загрузка ...
|
|
| 18 | Штифт 4х26 | Штифт 4х26 |
Загрузка ...
|
|
| 19 | Штифт 4х16 | Штифт 4х16 |
Загрузка ...
|
|
| 20 | 081.27.00.523 | Уголок |
Загрузка ...
|
|
| 21 | 081.27.00.990 | Петля |
Загрузка ...
|
|
| 22 | 081.27.00.950 | Замок |
Загрузка ...
|
|
| 23 | 081.27.00.800 | Щиток |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
