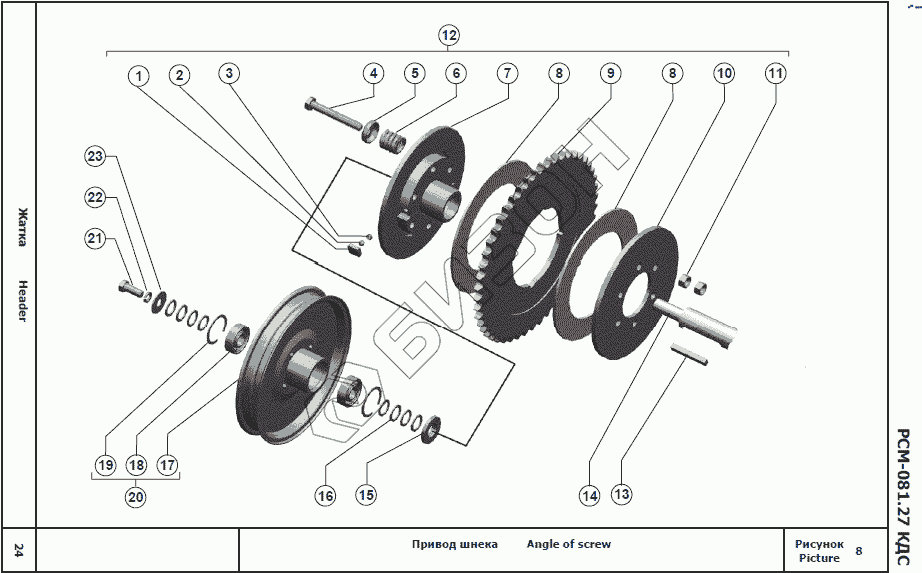

Графический каталог запасных частей к технике: РСМ Жатка РСМ-081.27. Привод шнека
1
2
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 081.27.00.418 | Сухарик |
Загрузка ...
|
|
| 2 | Шарик Б 8,731-100 | Шарик Б 8,731-100 ГОСТ 3722-81 |
Загрузка ...
|
|
| 3 | Н.021.01.003 | Пружина |
Загрузка ...
|
|
| 4 | Болт М12-6gх90.88.35.019 | Болт М12-6gх90.88.35.019 |
Загрузка ...
|
|
| 5 | 3518060-14932 | Шайба |
Загрузка ...
|
|
| 6 | ЖКС 01.622 | Пружина |
Загрузка ...
|
|
| 7 | 081.27.00.110 | Ступица |
Загрузка ...
|
|
| 8 | 54-01069 | Накладка фрикционная |
Загрузка ...
|
|
| 9 | 081.27.00.419 | Звездочка |
Загрузка ...
|
|
| 10 | 081.27.00.416 | Фланец |
Загрузка ...
|
|
| 11 | Гайка М12-6Н.6.019 | Гайка М12-6Н.6.019 |
Загрузка ...
|
|
| 12 | 081.27.00.100 | Муфта |
Загрузка ...
|
|
| 13 | Шпонка 2-10х8х63 | Шпонка 2-10х8х63 |
Загрузка ...
|
|
| 14 | 081.27.04.000 | Шнек |
Загрузка ...
|
|
| 15 | 54-61775А | Шайба |
Загрузка ...
|
|
| 16 | 42136 | Шайба регулировочная |
Загрузка ...
|
|
| 17 | 081.27.00.310 | Шкив |
Загрузка ...
|
|
| 18 | Подшипник 180204С17 | Подшипник 180204С17 ГОСТ 8882-75 |
Загрузка ...
|
|
| 19 | Кольцо С47 ГОСТ 13941-86 | Кольцо С47 ГОСТ 13941-86 |
Загрузка ...
|
|
| 20 | 081.27.00.300 | Шкив |
Загрузка ...
|
|
| 21 | Болт М12х1,25-6gх30.88.35.019 | Болт М12х1,25-6gх30.88.35.019 |
Загрузка ...
|
|
| 22 | Шайба 12Т 65Г 019 | Шайба 12Т 65Г 019 |
Загрузка ...
|
|
| 23 | Шайба С 12х2.01.019 | Шайба С 12х2.01.019 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
