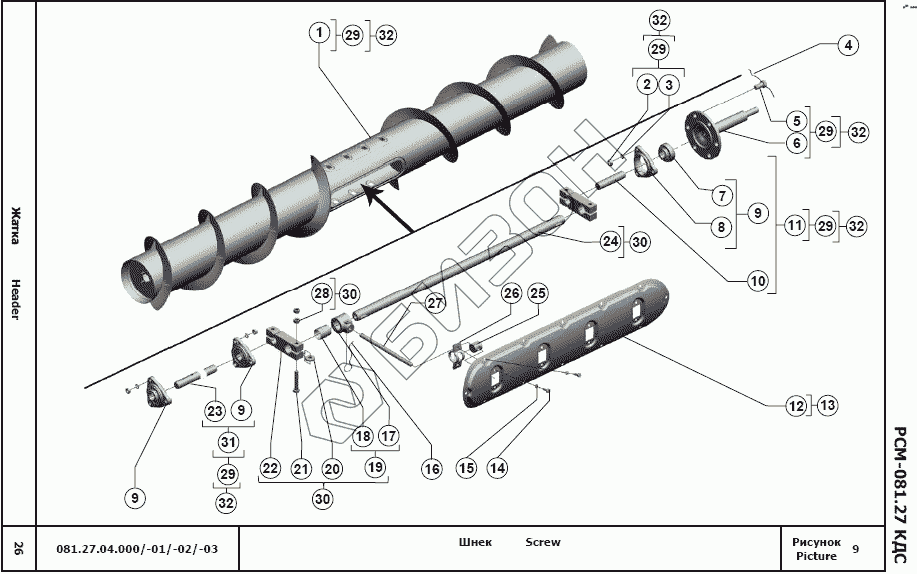

Графический каталог запасных частей к технике: РСМ Жатка РСМ-081.27. Шнек
081.27.04.000
1
1
1
1
2
3
4
5
6
7
8
9
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
23
23
24
25
26
27
28
29
29
29
29
29
29
29
29
30
30
30
31
31
31
31
32
32
32
32
32
32
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 081.27.04.000 | 081.27.04.000 | Шнек |
Загрузка ...
|
|
| 1 | 3518050-11670-02 | Труба шнека |
Загрузка ...
|
|
| 1 | 081.27.04.020 | Труба шнека |
Загрузка ...
|
|
| 1 | 3518050-11670-03 | Труба шнека |
Загрузка ...
|
|
| 1 | 3518050-11670-01 | Труба шнека |
Загрузка ...
|
|
| 2 | Шайба 10Т 65Г 019 | Шайба 10Т 65Г 019 |
Загрузка ...
|
|
| 3 | Гайка М10-6Н.019 | Гайка М10-6Н.019 |
Загрузка ...
|
|
| 4 | Проволока 2-0-Ч | Проволока 2-0-Ч |
Загрузка ...
|
|
| 5 | 3518050-16594А | Болт |
Загрузка ...
|
|
| 6 | 081.27.04.601 | Вал шнека |
Загрузка ...
|
|
| 7 | 1680205 К10С27 | Подшипник 1680205 К10С27 ТУ 37.006.084-90 |
Загрузка ...
|
|
| 8 | РСМ-10.27.01.101 | Корпус подшипника |
Загрузка ...
|
|
| 9 | РСМ-10.27.01.340 | Опора подшипника |
Загрузка ...
|
|
| 10 | 54-61966А | Ось |
Загрузка ...
|
|
| 11 | 3518060-18920Б | Ось с подшипником |
Загрузка ...
|
|
| 12 | 3518050-14034 | Крышка или РСМ-10.08.01.535 |
Загрузка ...
|
|
| 13 | 3518050-11040 | Крышка |
Загрузка ...
|
|
| 14 | 20.88.35.019 | Болт М8-6gx20.88.35.019 |
Загрузка ...
|
|
| 15 | Шайба 8Т 65 Г019 | Шайба 8Т 65 Г019 |
Загрузка ...
|
|
| 16 | 3518050-16476 | Фиксатор или РСМ-10.08.01.647А |
Загрузка ...
|
|
| 17 | РСМ-10.08.01.107А | Втулка пальца |
Загрузка ...
|
|
| 18 | 3518050-10081 | Втулка |
Загрузка ...
|
|
| 19 | 3518050-16810 | Втулка пальца |
Загрузка ...
|
|
| 20 | 60144 | Шпонка |
Загрузка ...
|
|
| 21 | 70.88.35.019 | Болт М12-1,25gx70.88.35.019 |
Загрузка ...
|
|
| 22 | 54-51512 | Подвеска или РСМ-10.08.01.502 |
Загрузка ...
|
|
| 23 | 081.27.00.602 | Ось |
Загрузка ...
|
|
| 23 | 081.27.00.602 | Ось |
Загрузка ...
|
|
| 23 | 081.27.00.602 | Ось |
Загрузка ...
|
|
| 23 | 081.27.00.602 | Ось |
Загрузка ...
|
|
| 24 | 3518050-18217 | Труба |
Загрузка ...
|
|
| 25 | 10.08.01.025А | Глазок |
Загрузка ...
|
|
| 26 | 3518050-11070 | Обойма или РСМ-10.08.01.550 или РСМ-10.08.01.530 или 3518050-11070-01 |
Загрузка ...
|
|
| 27 | 3518050-16037 | Палец или РСМ-10.08.01.612 |
Загрузка ...
|
|
| 28 | Гайка М12х1,25-6Н.6.019 | Гайка М12х1,25-6Н.6.019 |
Загрузка ...
|
|
| 29 | 081.27.04.040 | Труба шнека |
Загрузка ...
|
|
| 29 | 081.27.04.040-01 | Труба шнека |
Загрузка ...
|
|
| 29 | 081.27.04.040-02 | Труба шнека |
Загрузка ...
|
|
| 29 | 081.27.04.040-03 | Труба шнека |
Загрузка ...
|
|
| 30 | РСМ-10.27.01.750 | Труба пальчикового механизма |
Загрузка ...
|
|
| 31 | 081.27.04.060-01 | Ось с подшипником |
Загрузка ...
|
|
| 31 | 081.27.04.060-02 | Ось с подшипником |
Загрузка ...
|
|
| 31 | 081.27.04.060-03 | Ось с подшипником |
Загрузка ...
|
|
| 31 | 081.27.04.060-03 | Ось с подшипником |
Загрузка ...
|
|
| 32 | 081.27.04.010-01 | Шнек |
Загрузка ...
|
|
| 32 | 081.27.04.010-02 | Шнек |
Загрузка ...
|
|
| 32 | 081.27.04.010-03 | Шнек |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
