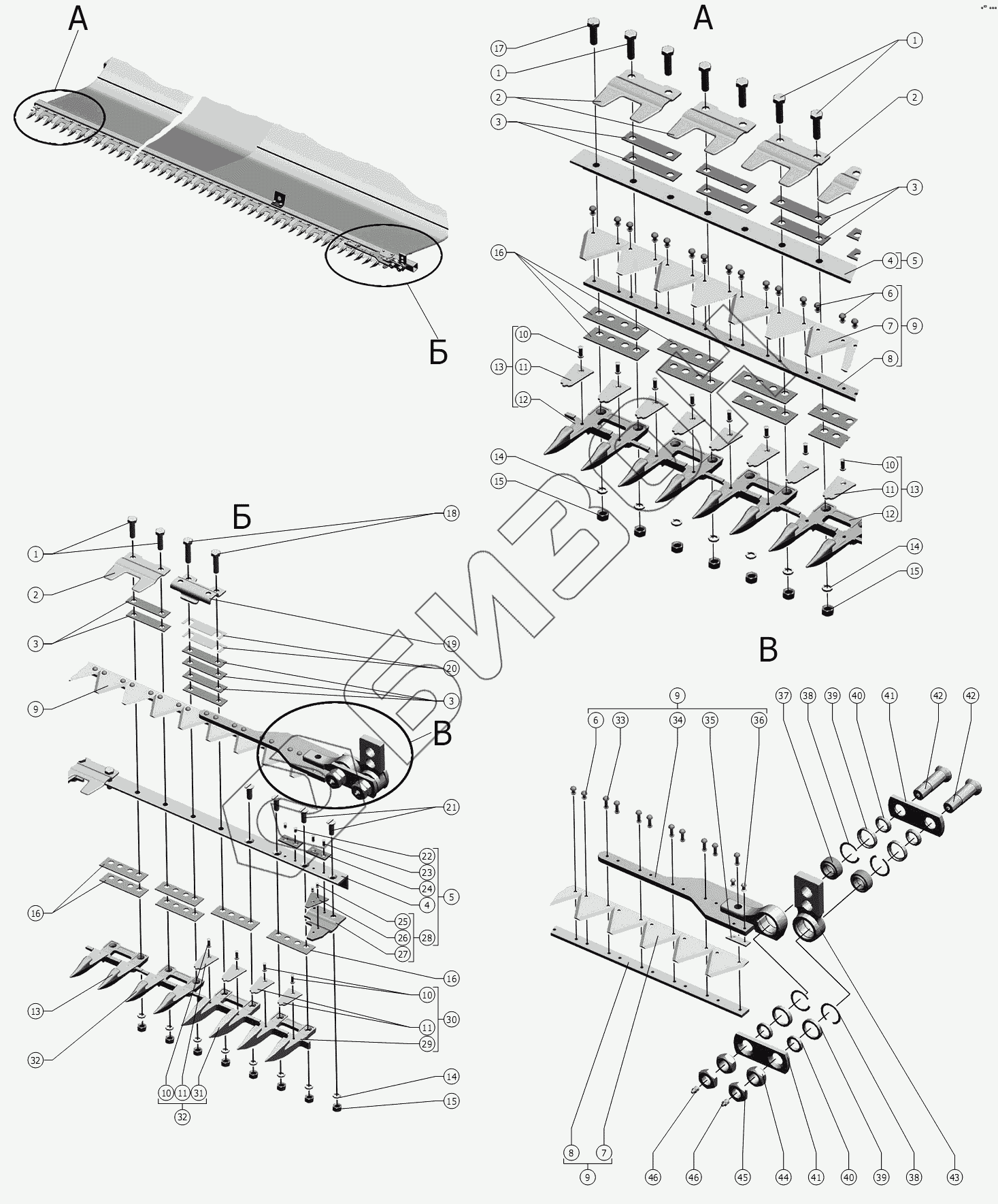

Графический каталог запасных частей к технике: РСМ Жатка РСМ-081.27 (вариант). Аппарат режущий
1
1
1
1
2
2
2
2
3
3
3
3
3
4
4
4
4
5
5
5
5
6
6
6
6
7
7
7
7
8
8
8
8
9
9
9
9
9
9
10
10
10
10
10
10
11
11
11
11
11
11
12
12
12
12
13
13
13
13
13
14
14
14
14
14
15
15
15
15
15
16
16
16
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
32
33
34
35
36
37
38
38
39
39
40
40
41
41
42
42
43
44
45
46
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | М12-6gx45.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 1 | М12-6gx45.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 1 | М12-6gx45.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 2 | 081.27.02.404 | Противорез |
Загрузка ...
|
|
| 2 | 081.27.02.404 | Противорез |
Загрузка ...
|
|
| 2 | 081.27.02.404 | Противорез |
Загрузка ...
|
|
| 3 | 081.27.02.503 | Прокладка |
Загрузка ...
|
|
| 3 | 081.27.02.503 | Прокладка |
Загрузка ...
|
|
| 3 | 081.27.02.503 | Прокладка |
Загрузка ...
|
|
| 4 | 081.27.02.702-01 | Брус |
Загрузка ...
|
|
| 4 | 081.27.02.702-02 | Брус |
Загрузка ...
|
|
| 4 | 081.27.02.702 | Брус |
Загрузка ...
|
|
| 5 | 081.27.02.050 | Брус |
Загрузка ...
|
|
| 5 | 081.27.02.050-01 | Брус |
Загрузка ...
|
|
| 5 | 081.27.02.050-02 | Брус |
Загрузка ...
|
|
| 6 | 6х20.01. 10кп.016 ГОСТ 10299-80 | Заклёпка |
Загрузка ...
|
|
| 6 | 6х20.01. 10кп.016 ГОСТ 10299-80 | Заклёпка |
Загрузка ...
|
|
| 6 | 6х20.01. 10кп.016 ГОСТ 10299-80 | Заклёпка |
Загрузка ...
|
|
| 7 | Н.066.14 | Сегмент 2Н |
Загрузка ...
|
|
| 7 | Н.066.14 | Сегмент 2Н |
Загрузка ...
|
|
| 7 | Н.066.14 | Сегмент 2Н |
Загрузка ...
|
|
| 8 | 081.27.02.501-02 | Полоса ножевая |
Загрузка ...
|
|
| 8 | 081.27.02.501-03 | Полоса ножевая |
Загрузка ...
|
|
| 8 | 081.27.02.501-01 | Полоса ножевая |
Загрузка ...
|
|
| 9 | 081.27.05.010 | Нож |
Загрузка ...
|
|
| 9 | 081.27.05.010-01 | Нож |
Загрузка ...
|
|
| 9 | 081.27.05.010-02 | Нож |
Загрузка ...
|
|
| 10 | РСМ-10.08.01.691 | Заклепка |
Загрузка ...
|
|
| 10 | РСМ-10.08.01.691 | Заклепка |
Загрузка ...
|
|
| 10 | РСМ-10.08.01.691 | Заклепка |
Загрузка ...
|
|
| 11 | Н.066.56 | Вкладыш |
Загрузка ...
|
|
| 11 | Н.066.56 | Вкладыш |
Загрузка ...
|
|
| 11 | Н.066.56 | Вкладыш |
Загрузка ...
|
|
| 12 | 081.27.02.301 | Палец двойной |
Загрузка ...
|
|
| 12 | 081.27.02.301 | Палец двойной |
Загрузка ...
|
|
| 12 | 081.27.02.301 | Палец двойной |
Загрузка ...
|
|
| 13 | 081.27.02.040 | Палец двойной |
Загрузка ...
|
|
| 13 | 081.27.02.040 | Палец двойной |
Загрузка ...
|
|
| 13 | 081.27.02.040 | Палец двойной |
Загрузка ...
|
|
| 14 | 12Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 14 | 12Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 14 | 12Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 15 | М12-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 15 | М12-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 15 | М12-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 16 | 081.27.02.502 | Пластина трения |
Загрузка ...
|
|
| 16 | 081.27.02.502 | Пластина трения |
Загрузка ...
|
|
| 16 | 081.27.02.502 | Пластина трения |
Загрузка ...
|
|
| 17 | М12-6gx35.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 18 | М12-6gx50.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 19 | 3518050-14752 | Прижим |
Загрузка ...
|
|
| 20 | РСМ-10.27.01.403 | Прокладка или Р230.00.002 или РСМ-100.70.05.453 |
Загрузка ...
|
|
| 21 | В.М12-6gх35.48.019 ГОСТ 17475-80 | Винт |
Загрузка ...
|
|
| 22 | 6х18.01. 10кп.016 ГОСТ 10300-80 | Заклёпка |
Загрузка ...
|
|
| 23 | 6х26.01. 10кп.016 ГОСТ 10300-80 | Заклёпка |
Загрузка ...
|
|
| 24 | 081.27.05.403 | Пластина |
Загрузка ...
|
|
| 25 | 5х16.01. 10кп.016 ГОСТ 10300-80 | Заклёпка |
Загрузка ...
|
|
| 26 | Р 420.10.001 | Пластина |
Загрузка ...
|
|
| 27 | 081.27.05.405 | Противорез |
Загрузка ...
|
|
| 28 | 081.27.05.060 | Противорез |
Загрузка ...
|
|
| 29 | Р230.21.001-01 | Палец двойной |
Загрузка ...
|
|
| 30 | Р230.21.000-01 | Палец двойной |
Загрузка ...
|
|
| 31 | Р230.21.001 | Палец двойной |
Загрузка ...
|
|
| 32 | Р230.21.000 | Палец двойной |
Загрузка ...
|
|
| 33 | 6х28.01. 10кп.016 ГОСТ 10299-80 | Заклёпка |
Загрузка ...
|
|
| 34 | 081.27.05.020 | Основание |
Загрузка ...
|
|
| 35 | 081.27.05.404 | Пластина |
Загрузка ...
|
|
| 36 | 6х20.01. 10кп.016 ГОСТ 10300-80 | Заклёпка |
Загрузка ...
|
|
| 37 | ШС25 ГОСТ 3635-78 | Подшипник |
Загрузка ...
|
|
| 38 | C42 ГОСТ 13941-86 | Кольцо |
Загрузка ...
|
|
| 39 | ЖХН 03.001 | Прокладка |
Загрузка ...
|
|
| 40 | ЖХН 03.604 | Втулка |
Загрузка ...
|
|
| 41 | ЖХН 03.405А | Серьга |
Загрузка ...
|
|
| 42 | РСМ-10.27.01.619 | Ось или ЖХН03.603 |
Загрузка ...
|
|
| 43 | ЖХН 03.602 | Рычаг |
Загрузка ...
|
|
| 44 | РСМ-10.27.01.621 | Гайка или ЖХН03.605 |
Загрузка ...
|
|
| 45 | ПКУ-0,8.15.605 | Гайка М24х 1,5 |
Загрузка ...
|
|
| 46 | 1.2.Ц6.хр ГОСТ 19853-74 | Маслёнка 1.2.Ц6.хр ГОСТ 19853-74 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
