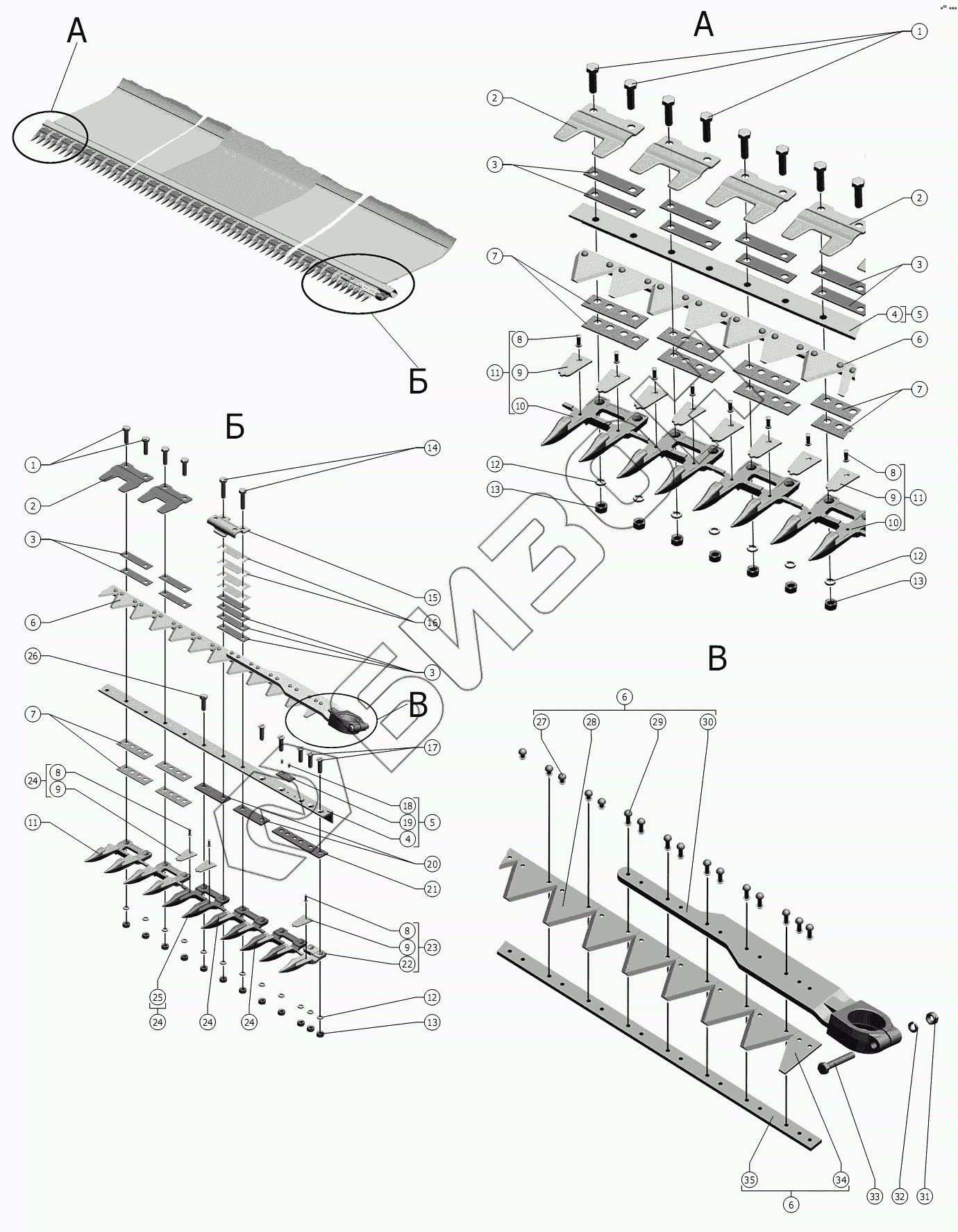

Графический каталог запасных частей к технике: РСМ Жатка РСМ-081.27 (вариант). Аппарат режущий
1
1
1
1
1
2
2
2
2
2
3
3
3
3
3
4
4
4
4
4
5
5
5
5
5
6
6
6
6
6
6
7
7
7
7
7
8
8
8
8
8
9
9
9
9
9
10
10
10
10
11
11
11
11
11
11
12
12
12
12
12
12
13
13
13
13
13
13
14
15
16
17
18
19
20
21
22
23
24
24
24
24
25
26
27
27
27
27
28
28
28
28
29
30
31
32
33
34
35
35
35
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | М12-6gx45.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 1 | М12-6gx45.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 1 | М12-6gx45.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 1 | М12-6gx45.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 2 | 081.27.02.404 | Противорез |
Загрузка ...
|
|
| 2 | 081.27.02.404 | Противорез |
Загрузка ...
|
|
| 2 | 081.27.02.404 | Противорез |
Загрузка ...
|
|
| 2 | 081.27.02.404 | Противорез |
Загрузка ...
|
|
| 3 | 081.27.02.503 | Прокладка |
Загрузка ...
|
|
| 3 | 081.27.02.503 | Прокладка |
Загрузка ...
|
|
| 3 | 081.27.02.503 | Прокладка |
Загрузка ...
|
|
| 3 | 081.27.02.503 | Прокладка |
Загрузка ...
|
|
| 4 | 081.27.12.702 | Брус |
Загрузка ...
|
|
| 4 | 081.27.12.702-01 | Брус |
Загрузка ...
|
|
| 4 | 081.27.12.702-02 | Брус |
Загрузка ...
|
|
| 4 | 081.27.12.702-03 | Брус |
Загрузка ...
|
|
| 5 | 081.27.12.060 | Брус |
Загрузка ...
|
|
| 5 | 081.27.12.060-01 | Брус |
Загрузка ...
|
|
| 5 | 081.27.12.060-02 | Брус |
Загрузка ...
|
|
| 5 | 081.27.12.060-03 | Брус |
Загрузка ...
|
|
| 6 | 081.27.02.010А-03 | Нож |
Загрузка ...
|
|
| 6 | 081.27.02.010А-02 | Нож |
Загрузка ...
|
|
| 6 | 081.27.02.010А | Нож |
Загрузка ...
|
|
| 6 | 081.27.02.010А-01 | Нож |
Загрузка ...
|
|
| 7 | 081.27.02.502 | Пластина трения |
Загрузка ...
|
|
| 7 | 081.27.02.502 | Пластина трения |
Загрузка ...
|
|
| 7 | 081.27.02.502 | Пластина трения |
Загрузка ...
|
|
| 7 | 081.27.02.502 | Пластина трения |
Загрузка ...
|
|
| 8 | РСМ-10.08.01.691 | Заклепка |
Загрузка ...
|
|
| 8 | РСМ-10.08.01.691 | Заклепка |
Загрузка ...
|
|
| 8 | РСМ-10.08.01.691 | Заклепка |
Загрузка ...
|
|
| 8 | РСМ-10.08.01.691 | Заклепка |
Загрузка ...
|
|
| 9 | Н.066.56 | Вкладыш |
Загрузка ...
|
|
| 9 | Н.066.56 | Вкладыш |
Загрузка ...
|
|
| 9 | Н.066.56 | Вкладыш |
Загрузка ...
|
|
| 9 | Н.066.56 | Вкладыш |
Загрузка ...
|
|
| 10 | 081.27.02.301 | Палец двойной |
Загрузка ...
|
|
| 10 | 081.27.02.301 | Палец двойной |
Загрузка ...
|
|
| 10 | 081.27.02.301 | Палец двойной |
Загрузка ...
|
|
| 10 | 081.27.02.301 | Палец двойной |
Загрузка ...
|
|
| 11 | 081.27.02.040 | Палец двойной |
Загрузка ...
|
|
| 11 | 081.27.02.040 | Палец двойной |
Загрузка ...
|
|
| 11 | 081.27.02.040 | Палец двойной |
Загрузка ...
|
|
| 11 | 081.27.02.040 | Палец двойной |
Загрузка ...
|
|
| 12 | 12Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 12 | 12Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 12 | 12Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 12 | 12Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 13 | М12-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 13 | М12-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 13 | М12-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 13 | М12-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 14 | М12-6gx55.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 15 | 3518050-14752 | Прижим |
Загрузка ...
|
|
| 16 | РСМ-10.27.01.403 | Прокладка или Р230.00.002 или РСМ-100.70.05.453 |
Загрузка ...
|
|
| 17 | В.М12-6gх45.48.019 ГОСТ 17475-80 | Винт |
Загрузка ...
|
|
| 18 | 6х18.01. 10кп.016 ГОСТ 10300-80 | Заклёпка |
Загрузка ...
|
|
| 19 | 081.27.05.403 | Пластина |
Загрузка ...
|
|
| 20 | 081.27.12.502 | Пластина трения |
Загрузка ...
|
|
| 21 | 081.27.12.505 | Пластина трения |
Загрузка ...
|
|
| 22 | 081.27.12.305 | Палец одинарный |
Загрузка ...
|
|
| 23 | 081.27.12.050 | Палец одинарный |
Загрузка ...
|
|
| 24 | 081.27.12.070 | Палец двойной |
Загрузка ...
|
|
| 25 | 081.27.12.304 | Палец двойной |
Загрузка ...
|
|
| 26 | М12-6gx40.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 27 | 6х20.01. 10кп.016 ГОСТ 10299-80 | Заклёпка |
Загрузка ...
|
|
| 27 | 6х20.01. 10кп.016 ГОСТ 10299-80 | Заклёпка |
Загрузка ...
|
|
| 27 | 6х20.01. 10кп.016 ГОСТ 10299-80 | Заклёпка |
Загрузка ...
|
|
| 27 | 6х20.01. 10кп.016 ГОСТ 10299-80 | Заклёпка |
Загрузка ...
|
|
| 28 | Н.066.14 | Сегмент 2Н |
Загрузка ...
|
|
| 28 | Н.066.14 | Сегмент 2Н |
Загрузка ...
|
|
| 28 | Н.066.14 | Сегмент 2Н |
Загрузка ...
|
|
| 28 | Н.066.14 | Сегмент 2Н |
Загрузка ...
|
|
| 29 | 6х28.01. 10кп.016 ГОСТ 10299-80 | Заклёпка |
Загрузка ...
|
|
| 30 | 081.27.02.020А | Основание |
Загрузка ...
|
|
| 31 | М10-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 32 | 10Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 33 | М10-6gx65.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 34 | 081.27.02.405 | Полусегмент |
Загрузка ...
|
|
| 35 | 081.27.02.505 | Полоса ножевая |
Загрузка ...
|
|
| 35 | 081.27.02.505-01 | Полоса ножевая |
Загрузка ...
|
|
| 35 | 081.27.02.505-02 | Полоса ножевая |
Загрузка ...
|
|
| 35 | 081.27.02.505-03 | Полоса ножевая |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
