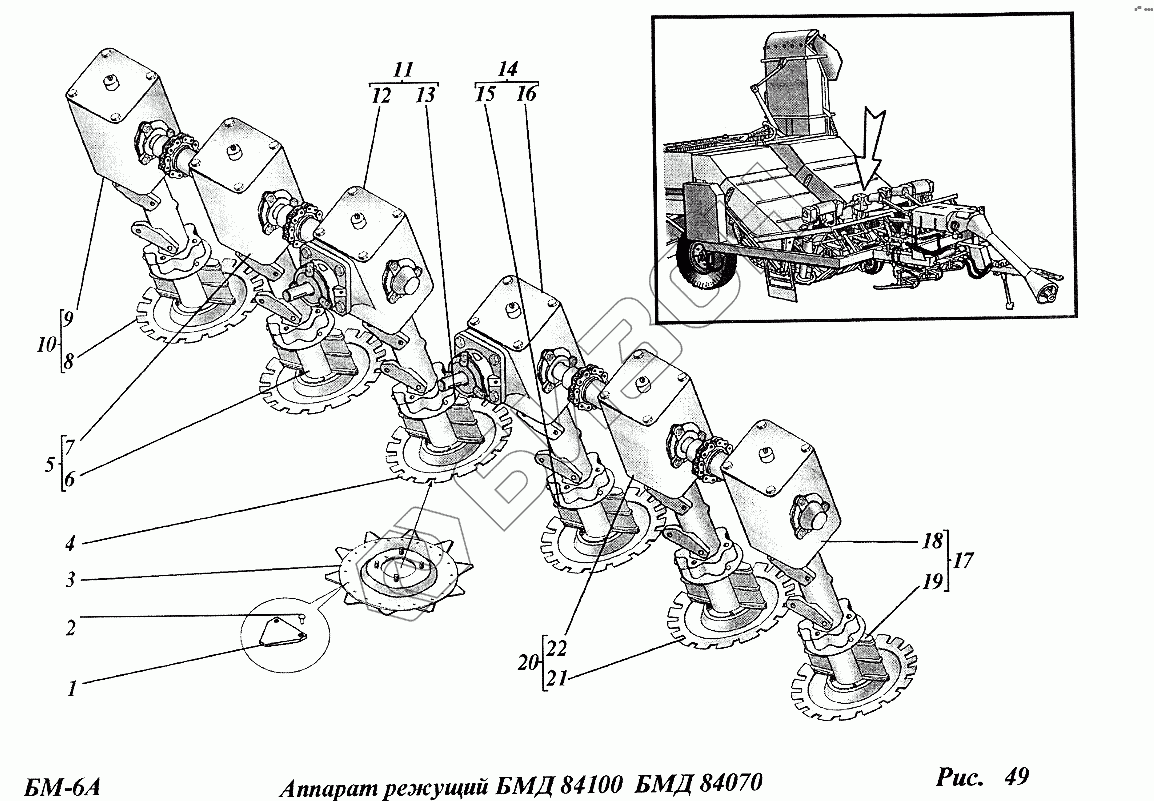

Графический каталог запасных частей к технике: ТеКЗ БМ-6А (2005). Аппарат режущий (БМД84100, БМД84070)
1
2
3
4
5
6
7
7
8
9
9
10
11
12
12
13
14
15
16
16
17
18
18
19
20
21
22
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 158СШ | Сегмент |
Загрузка ...
|
|
| 2 | 5X10.22 | Заклепка |
Загрузка ...
|
|
| 3 | СДК50410 | Нож сегментный |
Загрузка ...
|
|
| 4 | БМД52425 | Нож |
Загрузка ...
|
|
| 5 | БМД84100-03 | Аппарат режущий |
Загрузка ...
|
|
| 6 | СДК50020Б | Аппарат режущий |
Загрузка ...
|
|
| 7 | СДК50100-03 | Редуктор |
Загрузка ...
|
|
| 7 | БМД84150-03 | Редуктор |
Загрузка ...
|
|
| 8 | СДК50020Б-01 | Аппарат режущий |
Загрузка ...
|
|
| 9 | СДК50100-01 | Редуктор |
Загрузка ...
|
|
| 9 | БМД84150-01 | Редуктор |
Загрузка ...
|
|
| 10 | БМД84100-01 | Аппарат режущий |
Загрузка ...
|
|
| 11 | БМД84070-01 | Аппарат режущий |
Загрузка ...
|
|
| 12 | БМД84160-01 | Редуктор |
Загрузка ...
|
|
| 12 | СДК50070-01 | Редуктор |
Загрузка ...
|
|
| 13 | СДК50010Б | Аппарат режущий |
Загрузка ...
|
|
| 14 | БМД84070-0 | Аппарат режущий |
Загрузка ...
|
|
| 15 | СДК50010Б-01 | Аппарат режущий |
Загрузка ...
|
|
| 16 | СДК50070-02 | Редуктор |
Загрузка ...
|
|
| 16 | БМД84160-02 | Редуктор |
Загрузка ...
|
|
| 17 | БМД84100-02 | Аппарат режущий |
Загрузка ...
|
|
| 18 | СДК50100-02 | Редуктор |
Загрузка ...
|
|
| 18 | БМД84150-02 | Редуктор |
Загрузка ...
|
|
| 19 | СДК50020Б-02 | Аппарат режущий |
Загрузка ...
|
|
| 20 | БМД84100-04 | Аппарат режущий |
Загрузка ...
|
|
| 21 | СДК50020Б-02 | Аппарат режущий |
Загрузка ...
|
|
| 22 | СДК50100-04 | Редуктор |
Загрузка ...
|
|
| 22 | БМД84150-04 | Редуктор |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
