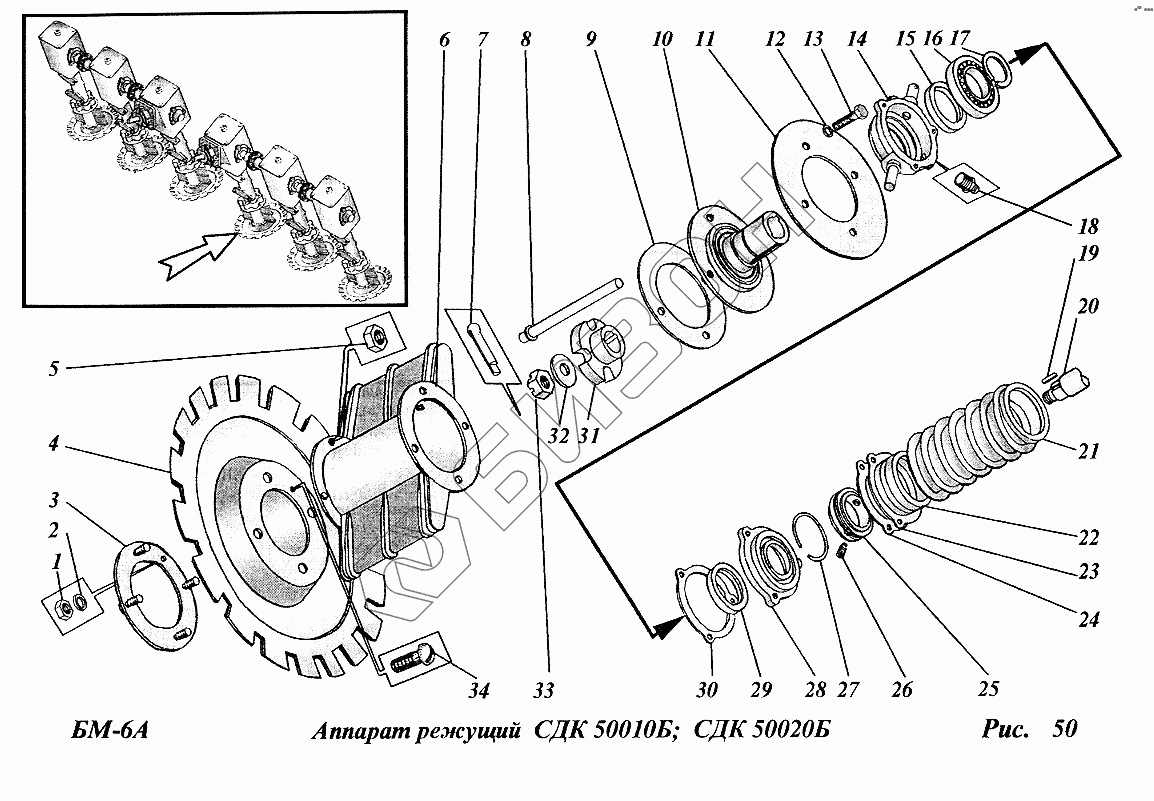

Графический каталог запасных частей к технике: ТеКЗ БМ-6А (2005). Аппарат режущий (СДК500010Б, СДК500020Б)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | М4.6.09 | Гайка |
Загрузка ...
|
|
| 2 | 4.65Г.05 | Шайба |
Загрузка ...
|
|
| 3 | СДК50040А | Кольцо с болтами |
Загрузка ...
|
|
| 4 | БМД52425 | Нож |
Загрузка ...
|
|
| 5 | М10.6.019 | Гайка |
Загрузка ...
|
|
| 6 | СДК50050А | Колпак |
Загрузка ...
|
|
| 7 | 4х36.001 | Шплинт |
Загрузка ...
|
|
| 8 | СДК50603 | Палец |
Загрузка ...
|
|
| 9 | СДК50001 | Прокладка |
Загрузка ...
|
|
| 10 | БМД52600 | Втулка в сборе |
Загрузка ...
|
|
| 11 | СДК50407 | Отражатель |
Загрузка ...
|
|
| 12 | 8.65Г.05 | Шайба |
Загрузка ...
|
|
| 13 | М8Х25.58.019 | Болт |
Загрузка ...
|
|
| 14 | СДК50060 | Корпус |
Загрузка ...
|
|
| 15 | 1-45х65-1 | Манжета |
Загрузка ...
|
|
| 16 | 209 | Подшипник шариковый |
Загрузка ...
|
|
| 17 | 2В45 | Кольцо |
Загрузка ...
|
|
| 18 | 2.2.45.Ц6 | Масленка |
Загрузка ...
|
|
| 19 | 8х7х20 | Шпонка |
Загрузка ...
|
|
| 20 | БМД12673 | Вал |
Загрузка ...
|
|
| 21 | СДК0079 | Кожух |
Загрузка ...
|
|
| 22 | СДК50110 | Кожух защитный |
Загрузка ...
|
|
| 23 | СДК50007 | Кожух защитный |
Загрузка ...
|
|
| 24 | СДК50005 | Прокладка |
Загрузка ...
|
|
| 25 | БМД52808 | Кольцо |
Загрузка ...
|
|
| 26 | БМД52626 | Винт |
Загрузка ...
|
|
| 27 | БМД623 | Кольцо |
Загрузка ...
|
|
| 28 | БМД52105 | Крышка |
Загрузка ...
|
|
| 29 | 1-50х70 | Манжета |
Загрузка ...
|
|
| 30 | СДК50003 | Прокладка |
Загрузка ...
|
|
| 31 | СДК50611 | Ступица |
Загрузка ...
|
|
| 32 | КТ4011 | Шайба специальная |
Загрузка ...
|
|
| 33 | М16.5.019 | Гайка |
Загрузка ...
|
|
| 34 | М4х12.56.019 | Винт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
