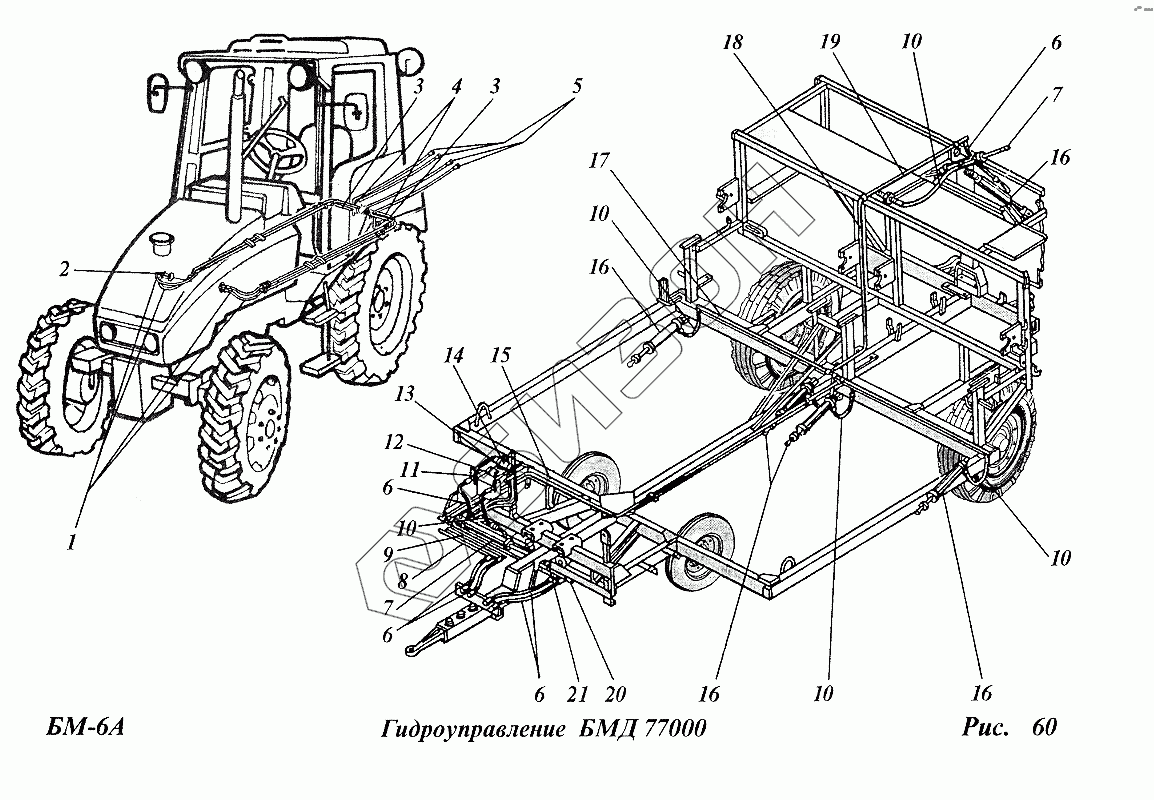

Графический каталог запасных частей к технике: ТеКЗ БМ-6А (2005). Гидроуправление (БМД77000)
1
2
3
3
4
5
6
6
6
6
7
7
7
7
8
9
10
10
10
10
10
11
12
13
14
15
16
16
16
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Н036.83.080 | Рукав высокого давления (L=805мм) |
Загрузка ...
|
|
| 2 | Н036.02.002 | Штуцер проходной |
Загрузка ...
|
|
| 3 | БМД69040 | Маслопровод |
Загрузка ...
|
|
| 4 | БМД69310 | Маслопровод |
Загрузка ...
|
|
| 5 | Н036.83.090 | Рукав высокого давления (L=1005мм) |
Загрузка ...
|
|
| 6 | Н036.83.050 | Рукав высокого давления (L=605мм) |
Загрузка ...
|
|
| 7 | Ц55 | Гидроцилиндр |
Загрузка ...
|
|
| 7 | ГА25010 | Гидроцилиндр |
Загрузка ...
|
|
| 8 | БМД77210 | Маслопровод |
Загрузка ...
|
|
| 9 | БМД77220-01 | Маслопровод |
Загрузка ...
|
|
| 10 | Н036.83.020 | Рукав высокого давления (L=405мм) |
Загрузка ...
|
|
| 11 | БМД77070 | Клапан |
Загрузка ...
|
|
| 12 | БМД69200 | Маслопровод |
Загрузка ...
|
|
| 13 | БМД69200-01 | Маслопровод |
Загрузка ...
|
|
| 14 | БМД77140 | Клапан |
Загрузка ...
|
|
| 15 | БМД02070 | Маслопровод |
Загрузка ...
|
|
| 16 | ДСШ14.56.001 | Гидроцилиндр |
Загрузка ...
|
|
| 17 | БМД69120 | Маслопровод |
Загрузка ...
|
|
| 18 | БМД69120 | Маслопровод |
Загрузка ...
|
|
| 19 | БМД69370 | Маслопровод |
Загрузка ...
|
|
| 20 | БМД77250 | Маслопровод |
Загрузка ...
|
|
| 21 | БМД77230 | Маслопровод |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
