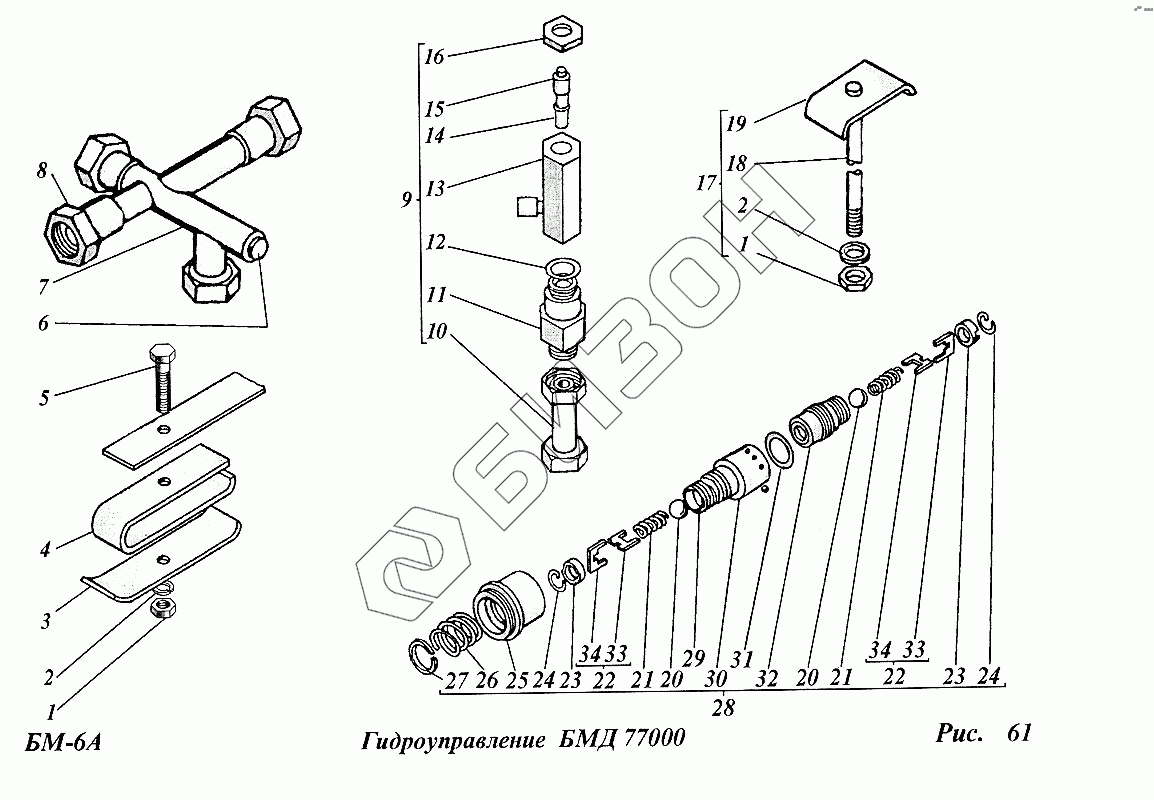

Графический каталог запасных частей к технике: ТеКЗ БМ-6А (2005). Гидроуправление (БМД77000)
1
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
21
22
22
23
23
24
24
25
26
27
28
29
30
31
32
33
33
34
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | М8.6.019 | Гайка |
Загрузка ...
|
|
| 2 | 8.65Г.05 | Шайба |
Загрузка ...
|
|
| 3 | БМД69401 | Прижим |
Загрузка ...
|
|
| 4 | БМД69001 | Прокладка |
Загрузка ...
|
|
| 5 | М8х40.88.35.019 | Болт |
Загрузка ...
|
|
| 6 | СГР628 | Заглушка |
Загрузка ...
|
|
| 7 | БМД77050 | Маслопровод |
Загрузка ...
|
|
| 8 | Н036.01.002 | Гайка |
Загрузка ...
|
|
| 9 | БМД69380 | Клапан разгрузочный |
Загрузка ...
|
|
| 10 | БМД69220 | - |
Загрузка ...
|
|
| 11 | БМД77140 | Клапан |
Загрузка ...
|
|
| 12 | 017-021-25-1-2 | Кольцо |
Загрузка ...
|
|
| 13 | БМД69390 | Корпус |
Загрузка ...
|
|
| 14 | 010-014-26-1-2 | Кольцо |
Загрузка ...
|
|
| 15 | БМД69814 | Шпиндель |
Загрузка ...
|
|
| 16 | Н036.22.002 | Контргайка |
Загрузка ...
|
|
| 17 | БМД69300 | Стяжка |
Загрузка ...
|
|
| 18 | БМД69605 | Шпилька |
Загрузка ...
|
|
| 19 | РКС6.04.522 | Прижим |
Загрузка ...
|
|
| 20 | Ш14.288Н | Шарик |
Загрузка ...
|
|
| 21 | Н036.50.104 | Пружина |
Загрузка ...
|
|
| 22 | Н036.50.110 | Крестовина в сборе |
Загрузка ...
|
|
| 23 | Н036.50.108 | Втулка |
Загрузка ...
|
|
| 24 | Н036.50.102 | Кольцо стопорное |
Загрузка ...
|
|
| 25 | Н036.50.106 | Втулка |
Загрузка ...
|
|
| 26 | Н036.50.105 | Пружина |
Загрузка ...
|
|
| 27 | Н2-22х22-2 | Кольцо |
Загрузка ...
|
|
| 28 | Н036.50.000 | Муфта разрывная |
Загрузка ...
|
|
| 29 | Н036.50.107 | Пружина |
Загрузка ...
|
|
| 30 | Н036.50.101 | Корпус левый |
Загрузка ...
|
|
| 31 | НК-25 | Кольцо |
Загрузка ...
|
|
| 32 | Н036.50.201 | Корпус правый |
Загрузка ...
|
|
| 33 | Н036.50.112 | Крестовина верхняя |
Загрузка ...
|
|
| 34 | Н036.50.111 | Крестовина нижняя |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
