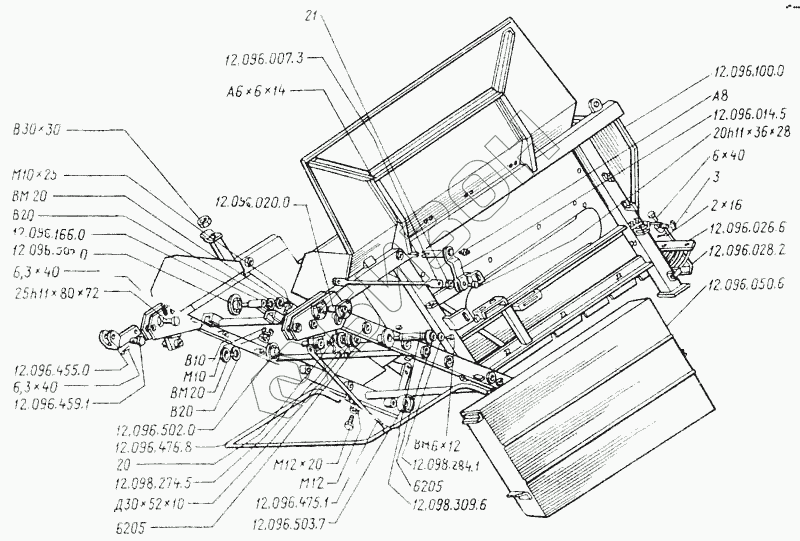

Графический каталог запасных частей к технике: ТКЗ КС-6Б. Бункер
12.096.476.8
12.096.475.1
12.096.459.1
12.096.020.0
6205
6205
12.096.026.6
12.096.503.7
12.096.502.0
12.096.455.0
20h11х36х28
21
В20
В20
В10
2х16
6,3х40
6,3х40
А6х6х14
12.098.274.5
12.096.028.2
12.096.050.6
12.098.284.1
М10х25
М12х20
12.096.100.0
12.098.309.6
ВМ6х12
ВМ20
ВМ20
М12
М10
А8
В30х30
3
12.096.007.3
20
12.096.014.5
Д30х52х10
12.096.166.0
6х40
25h11х80х72
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 12.096.476.8 | 12.096.476.8 | Скоба защитная сварная |
Загрузка ...
|
|
| 12.096.475.1 | 12.096.475.1 | Отклонитель |
Загрузка ...
|
|
| 12.096.333.2 | 12.096.333.2 | Палец |
Загрузка ...
|
|
| 12.096.459.1 | 12.096.459.1 | Палец |
Загрузка ...
|
|
| 12.096.020.0 | 12.096.020.0 | Палец опорный |
Загрузка ...
|
|
| 6205 | 6205 | Подшипник |
Загрузка ...
|
|
| 12.096.026.6 | 12.096.026.6 | Решетка правая |
Загрузка ...
|
|
| 12.096.503.7 | 12.096.503.7 | Ролик направляющий |
Загрузка ...
|
|
| 12.096.502.0 | 12.096.502.0 | Ролик поддерживающий |
Загрузка ...
|
|
| 12.096.455.0 | 12.096.455.0 | Рычаг сварной |
Загрузка ...
|
|
| 20h11х36х28 | 20h11х36х28 | Ось |
Загрузка ...
|
|
| 21 | 21 | Шайба |
Загрузка ...
|
|
| В20 | В20 | Шайба пружинная |
Загрузка ...
|
|
| В10 | В10 | Шайба пружинная |
Загрузка ...
|
|
| 2х16 | 2х16 | Шплинт |
Загрузка ...
|
|
| 6,3х40 | 6,3х40 | Шплинт |
Загрузка ...
|
|
| А6х6х14 | А6х6х14 | Шпонка |
Загрузка ...
|
|
| 12.098.274.5 | 12.098.274.5 | Шунт |
Загрузка ...
|
|
| 12.096.028.2 | 12.096.028.2 | Щиток боковой |
Загрузка ...
|
|
| 12.096.050.6 | 12.096.050.6 | Щиток задний |
Загрузка ...
|
|
| 12.098.284.1 | 12.098.284.1 | Заглушка |
Загрузка ...
|
|
| М10х25 | М10х25 | Болт |
Загрузка ...
|
|
| М12х20 | М12х20 | Болт |
Загрузка ...
|
|
| 12.096.100.0 | 12.096.100.0 | Бункер сварной |
Загрузка ...
|
|
| 12.098.309.6 | 12.098.309.6 | Вал |
Загрузка ...
|
|
| ВМ6х12 | ВМ6х12 | Винт |
Загрузка ...
|
|
| ВМ20 | ВМ20 | Гайка |
Загрузка ...
|
|
| М12 | М12 | Гайка |
Загрузка ...
|
|
| М10 | М10 | Гайка-барашек |
Загрузка ...
|
|
| А8 | А8 | Головка смазочная сферическая |
Загрузка ...
|
|
| В30х30 | В30х30 | Амортизатор |
Загрузка ...
|
|
| 3 | 3 | Защелка крышки |
Загрузка ...
|
|
| 12.096.007.3 | 12.096.007.3 | Звено соединительное |
Загрузка ...
|
|
| 20 | 20 | Кольцо стопорное |
Загрузка ...
|
|
| 12.096.014.5 | 12.096.014.5 | Коромысло сварное |
Загрузка ...
|
|
| Д30х52х10 | Д30х52х10 | Манжета |
Загрузка ...
|
|
| 12.096.166.0 | 12.096.166.0 | Опора сварная |
Загрузка ...
|
|
| 6х40 | 6х40 | Ось |
Загрузка ...
|
|
| 25h11х80х72 | 25h11х80х72 | Ось |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
