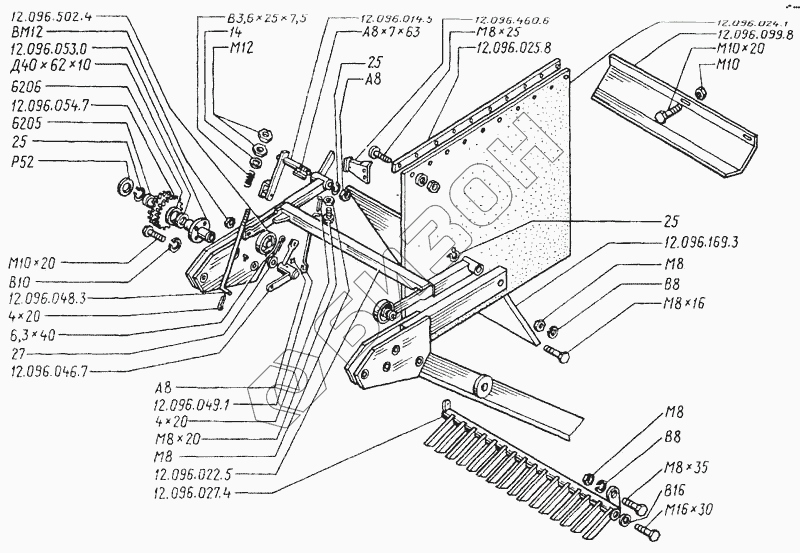

Графический каталог запасных частей к технике: ТКЗ КС-6Б. Бункер. Стенка отбойная
14
12.096.099.8
В3,6х25х7,5
12.096.014.5
12.096.046.7
12.096.024..1
12.096.048.3
12.096.022.5
27
6206
В8
В8
В16
В10
6,3х40
4х20
4х20
А8х7х63
М10х20
М10х20
М8
М8
М8
М16х30
12.096.049.1
12.096.054.7
М8х35
М8х25
М8х20
ВМ12
М12
М10
А8
А8
Р52
М8х16
12.096.169.3
12.096.027.4
00025
00025
00025
Д40х62х10
12.096.460.6
12.096.053.0
12.096.025.8
6205
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 14 | 14 | Шайба |
Загрузка ...
|
|
| 12.096.099.8 | 12.096.099.8 | Покрытие из листовой стали |
Загрузка ...
|
|
| В3,6х25х7,5 | В3,6х25х7,5 | Пружина сжатия |
Загрузка ...
|
|
| 12.096.002.4 | 12.096.002.4 | Ролик опорный в сборе |
Загрузка ...
|
|
| 12.096.014.5 | 12.096.014.5 | Рычаг |
Загрузка ...
|
|
| 12.096.046.7 | 12.096.046.7 | Рычаг двуплечий |
Загрузка ...
|
|
| 12.096.024..1 | 12.096.024..1 | Стенка отбойная |
Загрузка ...
|
|
| 12.096.048.3 | 12.096.048.3 | Тяга с резьбой |
Загрузка ...
|
|
| 12.096.022.5 | 12.096.022.5 | Устройство прижимное |
Загрузка ...
|
|
| 27 | 27 | Шайба |
Загрузка ...
|
|
| 6206 | 6206 | Подшипник |
Загрузка ...
|
|
| В8 | В8 | Шайба пружинная |
Загрузка ...
|
|
| В16 | В16 | Шайба пружинная |
Загрузка ...
|
|
| В10 | В10 | Шайба пружинная |
Загрузка ...
|
|
| 6,3х40 | 6,3х40 | Шплинт |
Загрузка ...
|
|
| 4х20 | 4х20 | Шплинт |
Загрузка ...
|
|
| А8х7х63 | А8х7х63 | Шпонка |
Загрузка ...
|
|
| М10х20 | М10х20 | Болт |
Загрузка ...
|
|
| М8 | М8 | Гайка-барашек |
Загрузка ...
|
|
| М16х30 | М16х30 | Болт |
Загрузка ...
|
|
| 12.096.049.1 | 12.096.049.1 | Звено соединительное изогнутое |
Загрузка ...
|
|
| 12.096.054.7 | 12.096.054.7 | Блок звездочек |
Загрузка ...
|
|
| М8х35 | М8х35 | Болт |
Загрузка ...
|
|
| М8х25 | М8х25 | Болт |
Загрузка ...
|
|
| М8х20 | М8х20 | Болт |
Загрузка ...
|
|
| ВМ12 | ВМ12 | Гайка |
Загрузка ...
|
|
| М12 | М12 | Гайка |
Загрузка ...
|
|
| М10 | М10 | Гайка-барашек |
Загрузка ...
|
|
| А8 | А8 | Головка смазочная сферическая |
Загрузка ...
|
|
| Р52 | Р52 | Заглушка |
Загрузка ...
|
|
| М8х16 | М8х16 | Болт |
Загрузка ...
|
|
| 12.096.169.3 | 12.096.169.3 | Кожух защитный в сборе |
Загрузка ...
|
|
| 12.096.027.4 | 12.096.027.4 | Колосник левый |
Загрузка ...
|
|
| 00025 | 00025 | Кольцо стопорное |
Загрузка ...
|
|
| Д40х62х10 | Д40х62х10 | Манжета |
Загрузка ...
|
|
| 12.096.460.6 | 12.096.460.6 | Накладка |
Загрузка ...
|
|
| 12.096.053.0 | 12.096.053.0 | Ось |
Загрузка ...
|
|
| 12.096.025.8 | 12.096.025.8 | Планка |
Загрузка ...
|
|
| 6205 | 6205 | Подшипник |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
