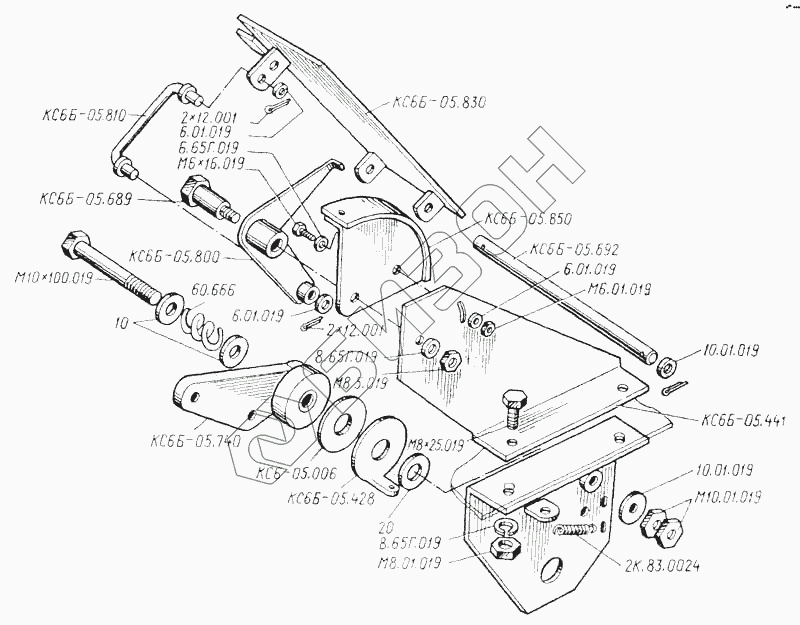

Графический каталог запасных частей к технике: ТКЗ КС-6Б. Механизм педалей управления насосом
КС6Б-05.850
М6.01.019
М8.01.019
6.65Г.019
2х12-001
2х12-001
КС6Б-05.428
6.01.019
6.01.019
6.01.019
8.65Г.019
8.65Г.019
20
10.01.019
10.01.019
КС6Б-05.800
КС6Б-05.810
60.666
2К.83.0024
КС6Б-05.740
КС6Б-05.830
КС6Б-05.692
КС6Б-05.689
КС6Б-05.441
КС6-05.006
М10. 5.019
М8.5.19
М8х25.56.019
М6х16.56.019
М10х100.56.019
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КС6Б-05.850 | КС6Б-05.850 | Сектор |
Загрузка ...
|
|
| М6.01.019 | М6.01.019 | Гайка |
Загрузка ...
|
|
| М8.01.019 | М8.01.019 | Гайка |
Загрузка ...
|
|
| 12.10/70 | 12.10/70 | Ручка двери |
Загрузка ...
|
|
| 6.65Г.019 | 6.65Г.019 | Шайба пружинная |
Загрузка ...
|
|
| 2х12-001 | 2х12-001 | Шплинт |
Загрузка ...
|
|
| 2,5х18-001 | 2,5х18-001 | Шплинт |
Загрузка ...
|
|
| КС6Б-05.428 | КС6Б-05.428 | Шайба |
Загрузка ...
|
|
| 6.01.019 | 6.01.019 | Шайба |
Загрузка ...
|
|
| 8.65Г.019 | 8.65Г.019 | Шайба пружинная |
Загрузка ...
|
|
| 20 | 20 | Кольцо стопорное |
Загрузка ...
|
|
| 10.01.019 | 10.01.019 | Шайба |
Загрузка ...
|
|
| 10.65Г.019 | 10.65Г.019 | Шайба пружинная |
Загрузка ...
|
|
| КС6Б-05.800 | КС6Б-05.800 | Указатель |
Загрузка ...
|
|
| КС6Б-05.810 | КС6Б-05.810 | Тяга |
Загрузка ...
|
|
| КС6Б-05.750 | КС6Б-05.750 | Боковина |
Загрузка ...
|
|
| 60.666 | 60.666 | Пружина |
Загрузка ...
|
|
| 2К.83.0024 | 2К.83.0024 | Пружина |
Загрузка ...
|
|
| КС6Б-05.740 | КС6Б-05.740 | Поводок |
Загрузка ...
|
|
| КС6Б-05.830 | КС6Б-05.830 | Педаль |
Загрузка ...
|
|
| КС6Б-05.692 | КС6Б-05.692 | Ось |
Загрузка ...
|
|
| КС6Б-05.689 | КС6Б-05.689 | Ось |
Загрузка ...
|
|
| КС6Б-05.441 | КС6Б-05.441 | Кронштейн |
Загрузка ...
|
|
| КС6-05.006 | КС6-05.006 | Кольцо фрикционное |
Загрузка ...
|
|
| М10. 5.019 | М10. 5.019 | Гайка |
Загрузка ...
|
|
| М8.5.19 | М8.5.19 | Гайка |
Загрузка ...
|
|
| М6х16.56.019 | М6х16.56.019 | Болт |
Загрузка ...
|
|
| М8х25.56.019 | М8х25.56.019 | Болт |
Загрузка ...
|
|
| М6х16.56.019 | М6х16.56.019 | Болт |
Загрузка ...
|
|
| М10х100.56.019 | М10х100.56.019 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
