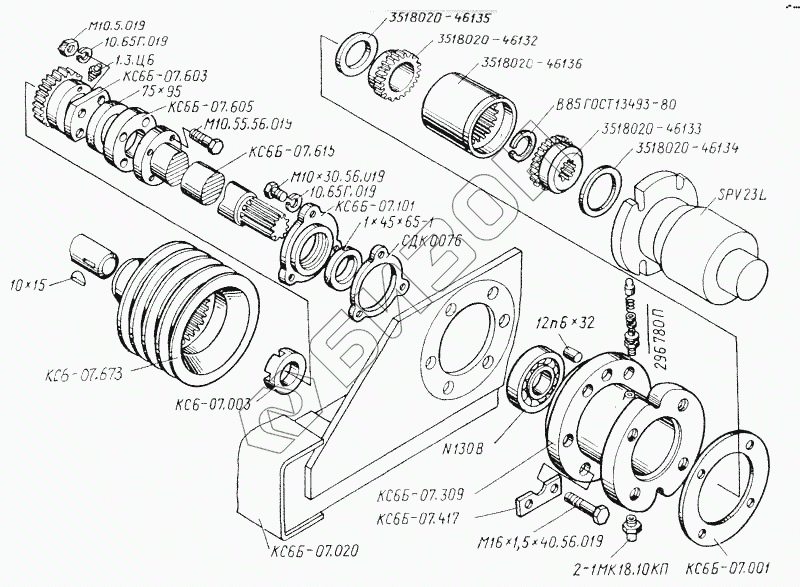

Графический каталог запасных частей к технике: ТКЗ КС-6Б. Установка гидронасоса
1х45х65-1
12п6х32
10х15
КС6-07.673
10.65Г.019
10.65Г.019
КСКБ-07.309
КС6-07.003
СДК-0076
КС6Б-07.001
2-1МК18.10КП
3518020-46132
3518020-46133
№ 130В
КС6Б-07.417
1.3.Ц6
75х95
М16х1,5х40.56.019
КС6Б-07.101
3518020-46134
3518020-46135
В 85
КС6Б-07.605
296780-11
SРV23L
КС6Б-07.020
М10.5.019
3518020-46136
КС6Б-07.603
КС6Б-07.615
М10х55.56.019
М10х30,56.019
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1х45х65-1 | 1х45х65-1 | Манжета |
Загрузка ...
|
|
| 12п6х32 | 12п6х32 | Штифт |
Загрузка ...
|
|
| 10х15 | 10х15 | Шпонка сегментная |
Загрузка ...
|
|
| КС6-07.673 | КС6-07.673 | Шкив |
Загрузка ...
|
|
| 10.65Г.019 | 10.65Г.019 | Шайба пружинная |
Загрузка ...
|
|
| КСКБ-07.309 | КСКБ-07.309 | Стакан |
Загрузка ...
|
|
| КС6-07.003 | КС6-07.003 | Прокладка |
Загрузка ...
|
|
| СДК-0076 | СДК-0076 | Прокладка |
Загрузка ...
|
|
| КС6Б-07.001 | КС6Б-07.001 | Прокладка |
Загрузка ...
|
|
| 2-1МК18.10КП | 2-1МК18.10КП | Пробка |
Загрузка ...
|
|
| 3518020-46132 | 3518020-46132 | Полумуфта первичного вала |
Загрузка ...
|
|
| 3518020-46133 | 3518020-46133 | Полумуфта гидромотора |
Загрузка ...
|
|
| № 130В | № 130В | Подшипник |
Загрузка ...
|
|
| КС6Б-07.417 | КС6Б-07.417 | Пластина стопорная |
Загрузка ...
|
|
| 1.3.Ц6 | 1.3.Ц6 | Масленка |
Загрузка ...
|
|
| 75х95 | 75х95 | Манжета |
Загрузка ...
|
|
| М16х1,5х40.56.019 | М16х1,5х40.56.019 | Болт |
Загрузка ...
|
|
| КС6Б-07.101 | КС6Б-07.101 | Крышка |
Загрузка ...
|
|
| 3518020-46134 | 3518020-46134 | Кольцо полу муфты гидромотора |
Загрузка ...
|
|
| 3518020-46135 | 3518020-46135 | Кольцо дистанционное полумуфты |
Загрузка ...
|
|
| В 85 | В 85 | Кольцо |
Загрузка ...
|
|
| КС6Б-07.605 | КС6Б-07.605 | Кольцо |
Загрузка ...
|
|
| 296780-11 | 296780-11 | Клапан предохранительный кардана |
Загрузка ...
|
|
| SРV23L | SРV23L | Гидронасос |
Загрузка ...
|
|
| КС6Б-07.020 | КС6Б-07.020 | Гама подмоторная |
Загрузка ...
|
|
| М10.5.019 | М10.5.019 | Гайка |
Загрузка ...
|
|
| 3518020-46136 | 3518020-46136 | Втулка шлицевая полумуфты |
Загрузка ...
|
|
| КС6Б-07.603 | КС6Б-07.603 | Вал |
Загрузка ...
|
|
| КС6Б-07.615 | КС6Б-07.615 | Вал |
Загрузка ...
|
|
| М10х55.56.019 | М10х55.56.019 | Болт |
Загрузка ...
|
|
| М10х30,56.019 | М10х30,56.019 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
