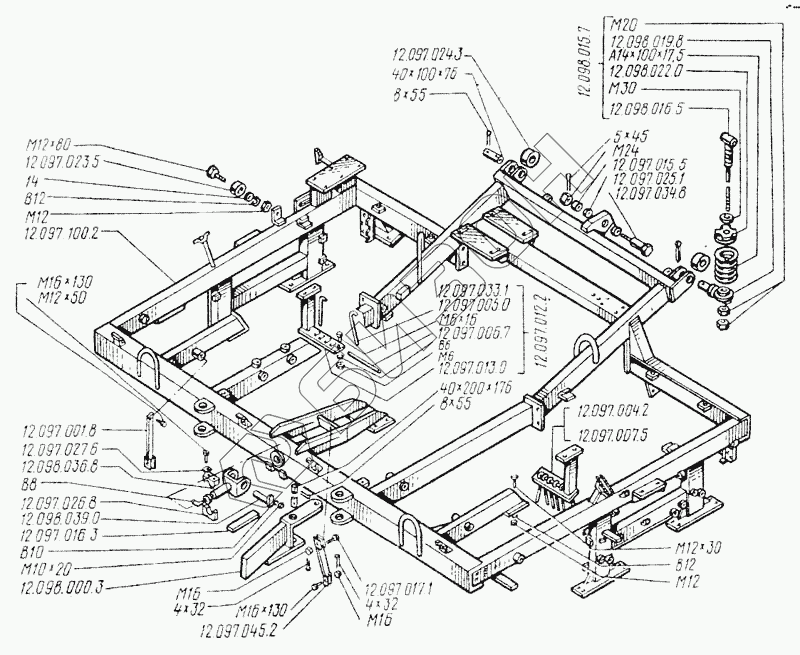

Графический каталог запасных частей к технике: ТКЗ КС-6Б. Рама корнеуборщика
12.097.100.2
12.098.015.7
40х100х76
40х200х176
12.097.034.8
1.2.098.036.8
12.098.039.0
12.097.001.8
12.097.027.6
12.097.016.3
А14х100х17,5
12.097.006.7
12.097.005.0
В8
12.097.023.5
12.097.024.3
12.098.019.8
14
12.097.015.5
В6
В10
В12
В12
5х45
4х32
4х32
8х55
8х55
М20
М12х50
М12х80
М16х130
М16х130
М6х16
12.098.016.5
12.097.017.1
12.097.025.1
М30
М12
М12
М6
М10х20
М10х20
М16х1,5
М16х1,5
М24х2
12.098.022.0
12.097.004.2
12.097.012.2
12.097.033.1
12.097.026.8
12.097.007.5
12.097.013.0
12.098.000.3
12.097.045.2
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 12.097.100.2 | 12.097.100.2 | Рама |
Загрузка ...
|
|
| 12.098.015.7 | 12.098.015.7 | Механизм уравновешивания |
Загрузка ...
|
|
| 40х100х76 | 40х100х76 | Ось |
Загрузка ...
|
|
| 40х200х176 | 40х200х176 | Ось |
Загрузка ...
|
|
| 12.097.034.8 | 12.097.034.8 | Ось |
Загрузка ...
|
|
| 1.2.098.036.8 | 1.2.098.036.8 | Ось подвески |
Загрузка ...
|
|
| 12.098.039.0 | 12.098.039.0 | Палец |
Загрузка ...
|
|
| 12.097.001.8 | 12.097.001.8 | Подвеска редуктора |
Загрузка ...
|
|
| 12.097.027.6 | 12.097.027.6 | Прокладка стопорная |
Загрузка ...
|
|
| 12.097.016.3 | 12.097.016.3 | Прокладка регулировочная |
Загрузка ...
|
|
| А14х100х17,5 | А14х100х17,5 | Пружина |
Загрузка ...
|
|
| 12.097.006.7 | 12.097.006.7 | Пруток |
Загрузка ...
|
|
| 12.097.005.0 | 12.097.005.0 | Пруток гнутый |
Загрузка ...
|
|
| В8 | В8 | Шайба пружинная |
Загрузка ...
|
|
| 12.097.023.5 | 12.097.023.5 | Ролик |
Загрузка ...
|
|
| 12.097.024.3 | 12.097.024.3 | Ролик опорный |
Загрузка ...
|
|
| 12.098.019.8 | 12.098.019.8 | Упор пружины |
Загрузка ...
|
|
| 14 | 14 | Шайба |
Загрузка ...
|
|
| 12.097.015.5 | 12.097.015.5 | Шайба |
Загрузка ...
|
|
| В6 | В6 | Шайба пружинная |
Загрузка ...
|
|
| В10 | В10 | Шайба пружинная |
Загрузка ...
|
|
| В12 | В12 | Шайба пружинная |
Загрузка ...
|
|
| 5х45 | 5х45 | Шплинт |
Загрузка ...
|
|
| 4х32 | 4х32 | Шплинт |
Загрузка ...
|
|
| 8х55 | 8х55 | Шплинт |
Загрузка ...
|
|
| М20 | М20 | Гайка |
Загрузка ...
|
|
| М12х50 | М12х50 | Болт |
Загрузка ...
|
|
| М12х30 | М12х30 | Болт |
Загрузка ...
|
|
| М12х80 | М12х80 | Болт |
Загрузка ...
|
|
| М16х130 | М16х130 | Болт |
Загрузка ...
|
|
| М6х16 | М6х16 | Болт |
Загрузка ...
|
|
| 12.098.016.5 | 12.098.016.5 | Болт |
Загрузка ...
|
|
| 12.097.017.1 | 12.097.017.1 | Болт |
Загрузка ...
|
|
| 12.097.025.1 | 12.097.025.1 | Втулка |
Загрузка ...
|
|
| М30 | М30 | Гайка |
Загрузка ...
|
|
| М12 | М12 | Гайка |
Загрузка ...
|
|
| М6 | М6 | Гайка |
Загрузка ...
|
|
| М10х20 | М10х20 | Болт |
Загрузка ...
|
|
| М16х1,5 | М16х1,5 | Гайка корончатая |
Загрузка ...
|
|
| М24х2 | М24х2 | Гайка корончатая |
Загрузка ...
|
|
| 12.098.022.0 | 12.098.022.0 | Гайка круглая |
Загрузка ...
|
|
| 12.097.004.2 | 12.097.004.2 | Гребенка левая в сборе |
Загрузка ...
|
|
| 12.097.012.2 | 12.097.012.2 | Гребенка правая в сборе |
Загрузка ...
|
|
| 12.097.033.1 | 12.097.033.1 | Зуб |
Загрузка ...
|
|
| 12.097.026.8 | 12.097.026.8 | Колодка |
Загрузка ...
|
|
| 12.097.007.5 | 12.097.007.5 | Консоль гребенки левая |
Загрузка ...
|
|
| 12.097.013.0 | 12.097.013.0 | Консоль гребенки правая |
Загрузка ...
|
|
| 12.098.000.3 | 12.098.000.3 | Кронштейн |
Загрузка ...
|
|
| 12.097.045.2 | 12.097.045.2 | Кронштейн копача средний |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
