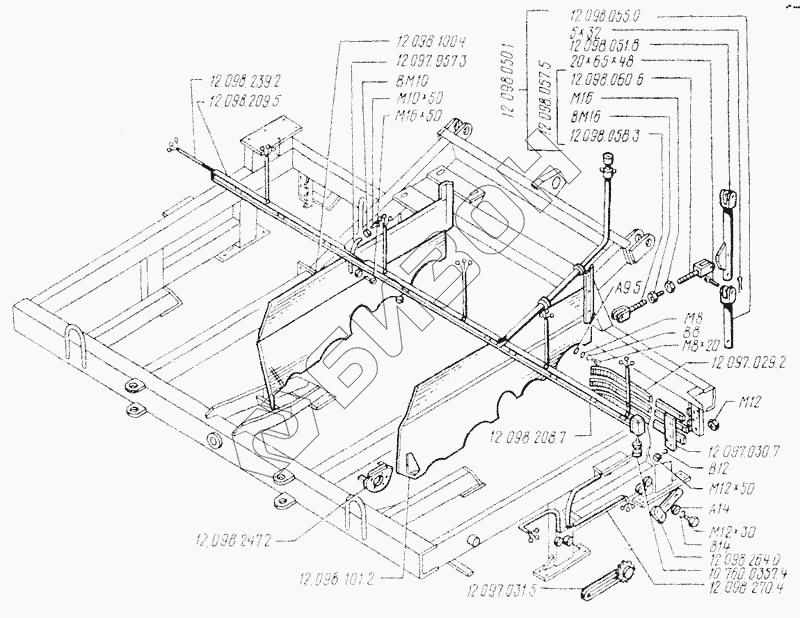

Графический каталог запасных частей к технике: ТКЗ КС-6Б. Рама корнеуборщика со щитками
А14
12.098.247.2
12.098.050.1
20х65х48
12.097.030.7
12.097.029.2
10.760.0357.4
12.097.031.5
12.098.264.0
В8
В14
В12
12.098.208.7
12.098.209.5
5х32
12.098.101.2
12.098.100.4
М12
М12х50
М12х30
М8х20
12.098.058.3
12.098.060.6
М10х50
ВМ16
ВМ10
М16х50
М8
М16
12.098.057.5
12.098.055.0
12.098.239.2
12.098.270.4
12.098.051.8
12.097.957.3
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| А14 | А14 | Шайба |
Загрузка ...
|
|
| 12.098.247.2 | 12.098.247.2 | Кронштейн датчика 8 |
Загрузка ...
|
|
| 12.098.050.1 | 12.098.050.1 | Механизм связи |
Загрузка ...
|
|
| 20х65х48 | 20х65х48 | Ось |
Загрузка ...
|
|
| 12.097.030.7 | 12.097.030.7 | Планка |
Загрузка ...
|
|
| 12.097.029.2 | 12.097.029.2 | Пружина плоская |
Загрузка ...
|
|
| 10.760.0357.4 | 10.760.0357.4 | Разъем штепсельный 10 |
Загрузка ...
|
|
| 12.097.031.5 | 12.097.031.5 | Устройство натяжное в сборе |
Загрузка ...
|
|
| А9.5 | А9.5 | Шайба |
Загрузка ...
|
|
| 12.098.264.0 | 12.098.264.0 | Кронштейн датчика 7 |
Загрузка ...
|
|
| В8 | В8 | Шайба пружинная |
Загрузка ...
|
|
| В14 | В14 | Шайба пружинная |
Загрузка ...
|
|
| В12 | В12 | Шайба пружинная |
Загрузка ...
|
|
| 12.098.208.7 | 12.098.208.7 | Шина кабеля левая |
Загрузка ...
|
|
| 12.098.209.5 | 12.098.209.5 | Шина кабеля правая |
Загрузка ...
|
|
| 5х32 | 5х32 | Шплинт |
Загрузка ...
|
|
| 12.098.101.2 | 12.098.101.2 | Щиток левый |
Загрузка ...
|
|
| 12.098.100.4 | 12.098.100.4 | Щиток правый |
Загрузка ...
|
|
| М12 | М12 | Гайка |
Загрузка ...
|
|
| М12х50 | М12х50 | Болт |
Загрузка ...
|
|
| М12х30 | М12х30 | Болт |
Загрузка ...
|
|
| М8х20 | М8х20 | Болт |
Загрузка ...
|
|
| 12.098.058.3 | 12.098.058.3 | Вилка левая |
Загрузка ...
|
|
| 12.098.060.6 | 12.098.060.6 | Вилка правая |
Загрузка ...
|
|
| М10х50 | М10х50 | Винт |
Загрузка ...
|
|
| ВМ16 | ВМ16 | Гайка |
Загрузка ...
|
|
| ВМ10 | ВМ10 | Гайка |
Загрузка ...
|
|
| М16х50 | М16х50 | Болт |
Загрузка ...
|
|
| М8 | М8 | Гайка-барашек |
Загрузка ...
|
|
| М16 | М16 | Гайка |
Загрузка ...
|
|
| 12.098.057.5 | 12.098.057.5 | Звено соедини тельное длинное |
Загрузка ...
|
|
| 12.098.055.0 | 12.098.055.0 | Звено соединительное короткое |
Загрузка ...
|
|
| 12.098.239.2 | 12.098.239.2 | Кабель |
Загрузка ...
|
|
| 12.098.270.4 | 12.098.270.4 | Кабель 7а и 8а в сборе |
Загрузка ...
|
|
| 12.098.051.8 | 12.098.051.8 | Коромысло |
Загрузка ...
|
|
| 12.097.957.3 | 12.097.957.3 | Кронштейн |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
