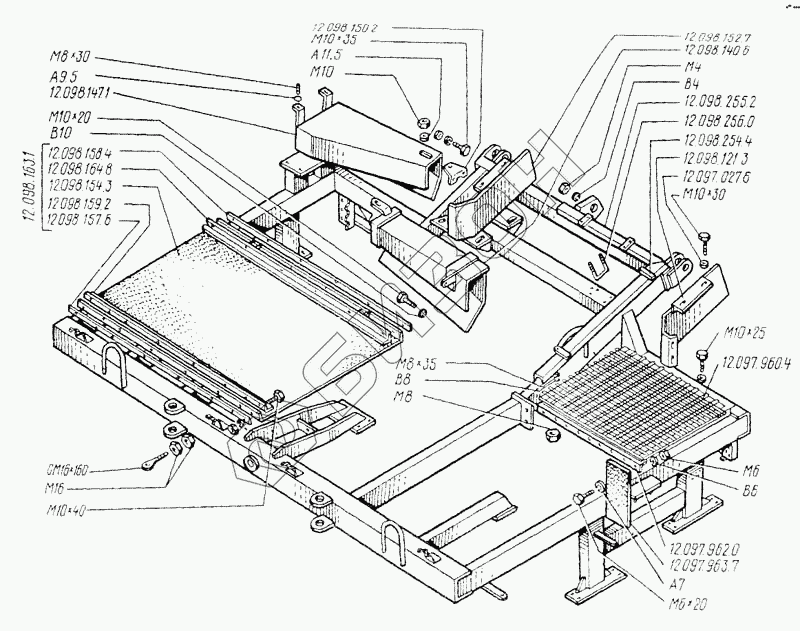

Графический каталог запасных частей к технике: ТКЗ КС-6Б. Рама корнеуборщика. Устройство защитное
12.098.256.0
12.098.255.2
12.098.254.4
12.098.159.2
12.098.164.8
12.098.158.4
12.098.157.6
12.097.027.6
12.097.960.4
СМ16х160
12.097.962.0
А11,5
А9.5
А7
В8
В4
В6
В10
12.098.121.3
12.098.152.7
М8
М10х20
М10х25
М10х35
М10х30
М6х20
М8х35
М8х30
М10
М16
М10х40
М6
М4
12.098.150.2
12.098.163.1
12.098.147.1
12.098.140.6
12.098.154.3
12.097.963.7
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 12.098.256.0 | 12.098.256.0 | Хомут прижимной |
Загрузка ...
|
|
| 12.098.255.2 | 12.098.255.2 | Планка защитная поперечная |
Загрузка ...
|
|
| 12.098.254.4 | 12.098.254.4 | Планка защитная продольная |
Загрузка ...
|
|
| 12.098.159.2 | 12.098.159.2 | Планка передняя левая |
Загрузка ...
|
|
| 12.098.164.8 | 12.098.164.8 | Планка передняя правая |
Загрузка ...
|
|
| 12.098.158.4 | 12.098.158.4 | Планка прижимная задняя |
Загрузка ...
|
|
| 12.098.157.6 | 12.098.157.6 | Планка прижимная передняя |
Загрузка ...
|
|
| 12.097.027.6 | 12.097.027.6 | Прокладка стопорная |
Загрузка ...
|
|
| 12.097.960.4 | 12.097.960.4 | Покрытие в сборе |
Загрузка ...
|
|
| СМ16х160 | СМ16х160 | Рым-болт |
Загрузка ...
|
|
| 12.097.962.0 | 12.097.962.0 | Планка |
Загрузка ...
|
|
| А11,5 | А11,5 | Шайба |
Загрузка ...
|
|
| А9.5 | А9.5 | Шайба |
Загрузка ...
|
|
| А7 | А7 | Шайба |
Загрузка ...
|
|
| В8 | В8 | Шайба пружинная |
Загрузка ...
|
|
| В4 | В4 | Шайба пружинная |
Загрузка ...
|
|
| В6 | В6 | Шайба пружинная |
Загрузка ...
|
|
| В10 | В10 | Шайба пружинная |
Загрузка ...
|
|
| 12.098.121.3 | 12.098.121.3 | Щиток левый |
Загрузка ...
|
|
| 12.098.152.7 | 12.098.152.7 | Щиток правый |
Загрузка ...
|
|
| М8 | М8 | Гайка-барашек |
Загрузка ...
|
|
| М10х20 | М10х20 | Болт |
Загрузка ...
|
|
| М10х25 | М10х25 | Болт |
Загрузка ...
|
|
| М10х35 | М10х35 | Болт |
Загрузка ...
|
|
| М10х30 | М10х30 | Болт |
Загрузка ...
|
|
| М6х20 | М6х20 | Болт |
Загрузка ...
|
|
| М8х35 | М8х35 | Болт |
Загрузка ...
|
|
| М8х30 | М8х30 | Болт |
Загрузка ...
|
|
| М10 | М10 | Гайка-барашек |
Загрузка ...
|
|
| М16 | М16 | Гайка |
Загрузка ...
|
|
| М10х40 | М10х40 | Винт |
Загрузка ...
|
|
| М6 | М6 | Гайка |
Загрузка ...
|
|
| М4 | М4 | Гайка |
Загрузка ...
|
|
| 12.098.150.2 | 12.098.150.2 | Держатель в сборе |
Загрузка ...
|
|
| 12.098.163.1 | 12.098.163.1 | Кожух битера правый |
Загрузка ...
|
|
| 12.098.147.1 | 12.098.147.1 | Кожух карданного вала |
Загрузка ...
|
|
| 12.098.140.6 | 12.098.140.6 | Кожух карданного вала нижний |
Загрузка ...
|
|
| 12.098.154.3 | 12.098.154.3 | Лента |
Загрузка ...
|
|
| 12.097.963.7 | 12.097.963.7 | Лист резиновый |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
