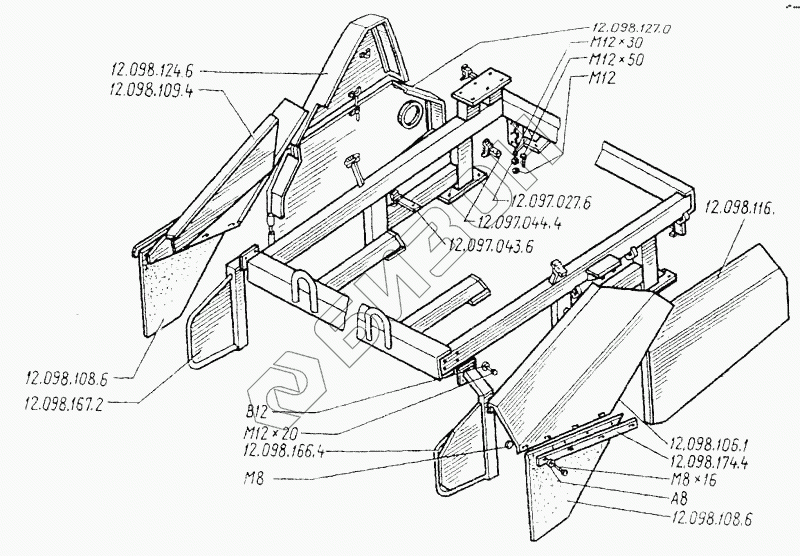

Графический каталог запасных частей к технике: ТКЗ КС-6Б. Рама корнеуборщика. Ограждение
12.097.043.6
12.098.108.6
12.098.108.6
В12
А8
12.097.027.6
12.098.174.4
12.098.106.1
12.098.167.2
12.098.166.4
12.098.109.4
М12х50
12.097.044.4
12.098.127.0
12.098.116.6
12.098.124.6
М8
М8х16
М12х30
М12х20
М12х20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 12.097.043.6 | 12.097.043.6 | Кронштейн правый |
Загрузка ...
|
|
| 12.098.108.6 | 12.098.108.6 | Щиток полиэтиленовый |
Загрузка ...
|
|
| В12 | В12 | Шайба пружинная |
Загрузка ...
|
|
| А8 | А8 | Головка смазочная сферическая |
Загрузка ...
|
|
| 12.097.027.6 | 12.097.027.6 | Прокладка стопорная |
Загрузка ...
|
|
| 12.098.174.4 | 12.098.174.4 | Планка прижимная |
Загрузка ...
|
|
| 12.098.106.1 | 12.098.106.1 | Ограждение левое |
Загрузка ...
|
|
| 12.098.167.2 | 12.098.167.2 | Ограждение дисков копачей правое |
Загрузка ...
|
|
| 12.098.166.4 | 12.098.166.4 | Ограждение дисков копачей левое |
Загрузка ...
|
|
| 12.098.109.4 | 12.098.109.4 | Ограждение боковое |
Загрузка ...
|
|
| М12х50 | М12х50 | Болт |
Загрузка ...
|
|
| 12.097.044.4 | 12.097.044.4 | Кронштейн левый |
Загрузка ...
|
|
| 12.098.127.0 | 12.098.127.0 | Кожух защитный правый |
Загрузка ...
|
|
| 12.098.116.6 | 12.098.116.6 | Кожух защитный левый |
Загрузка ...
|
|
| 12.098.124.6 | 12.098.124.6 | Кожух защитный верхний |
Загрузка ...
|
|
| М2 | М2 | Гайка |
Загрузка ...
|
|
| М8 | М8 | Гайка-барашек |
Загрузка ...
|
|
| М8х16 | М8х16 | Болт |
Загрузка ...
|
|
| М12х30 | М12х30 | Болт |
Загрузка ...
|
|
| М12х20 | М12х20 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
